高精度42型混合式步进电机结构建模

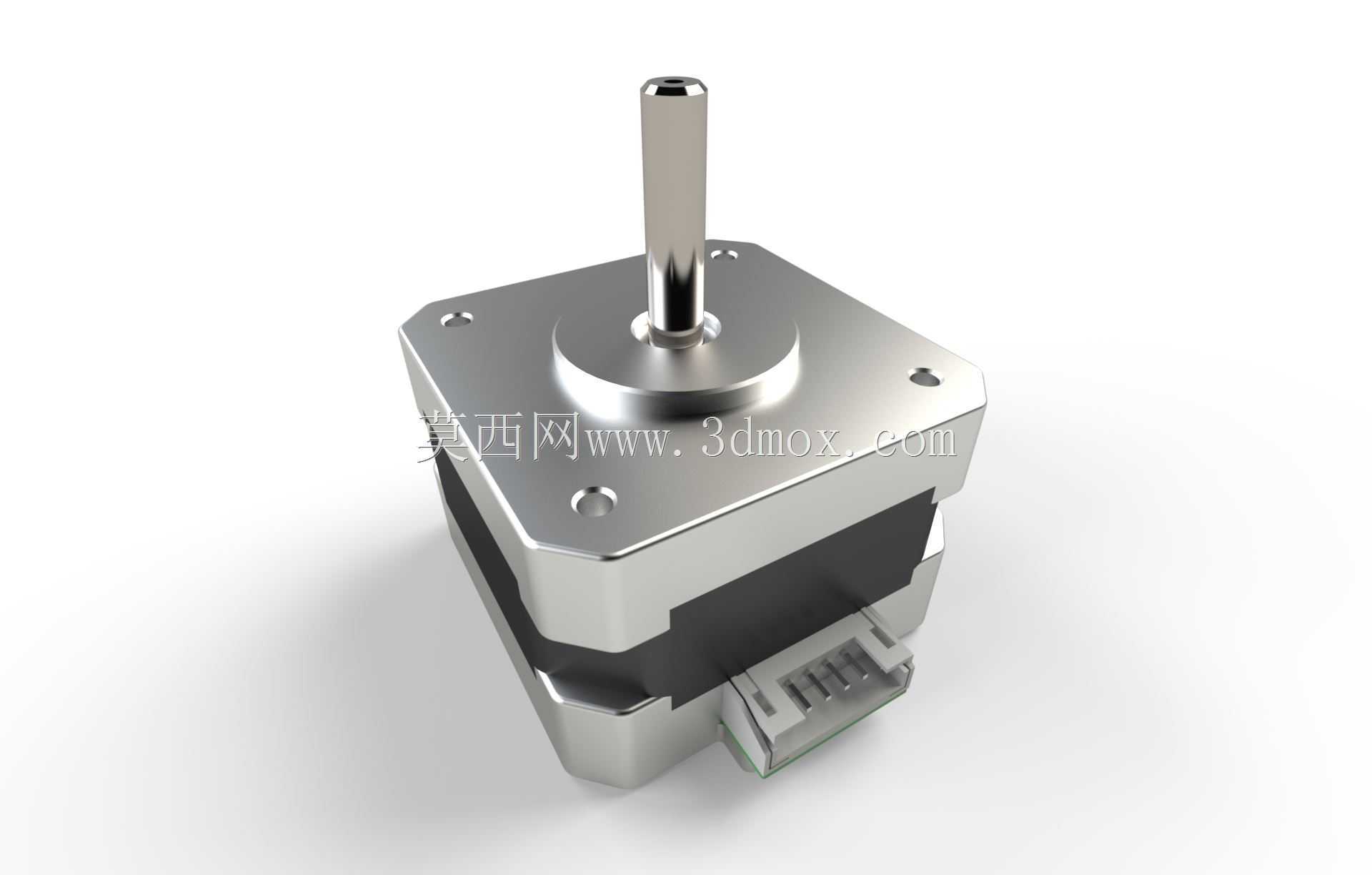

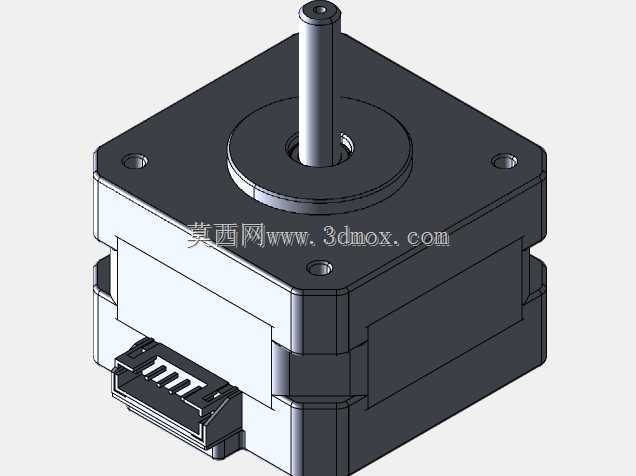

　　这款步进电机的建模还原了量产42系列混合式步进电机的完整结构细节，从实际工程选型与装配适配角度出发，完整复现了电机本体的所有安装配合特征。日常在自动化生产线的送料机构、3D打印设备的运动轴驱动、小型数控雕刻机的进给单元、医疗检测设备的样本推送模组里，这类步进电机都是核心的执行元件，靠脉冲信号精准控制转角，不需要额外的位置反馈就能实现开环状态下的精准定位，非常适合对成本控制有要求、定位精度需求在0.1度级别的中低速传动场景。建模过程中优先还原了前端盖的四个安装孔位特征，孔距严格遵循42mm见方的行业通用安装标准，安装孔的沉台深度、通孔直径都适配M3规格的内六角安装螺丝，不管是直接锁付在设备安装立板上，还是搭配减震垫、

　　支架转接都能直接匹配安装边界，不会出现装配干涉。输出轴的直径、轴长、D型切边的尺寸都做了精准还原，切边位置对应配套联轴器的锁紧螺丝位，装配时不需要额外修配就能直接和同步轮、联轴器、丝杠螺母座完成配合，轴伸端的轴承位台阶也做了细节还原，能直观看到轴承的压装深度与端盖的配合关系。电机本体的层叠结构也做了拆分式的细节呈现，定子铁芯的硅钢片层叠纹理、转子磁钢的嵌装位置、后端出线座的接插件引脚间距都和实物一致，接插件的卡扣结构也完整建模，方便设计人员在做整机布线时提前预留接插件的插拔空间，避免后期装配时出现线缆弯折半径不足、接插件和周边结构件干涉的问题。从结构设计的角度看，这类方形机壳的步进电机相比圆形机壳的同规格产品，

　　安装定位的基准面更平整，靠端盖的四个角平面贴合安装面就能保证输出轴和传动部件的同轴度，不需要额外做找正调整，能大幅降低产线装配的调试工时。建模时还特意还原了机身表面的散热筋特征，虽然这类步进电机的发热主要集中在定子绕组部分，但表面的微凸筋结构能增加和空气的接触面积，在持续低速运行的场景下能帮助降低绕组温升，延长电机的连续运行时长。在做设备结构设计时，用这个模型可以直接在装配环境里做干涉检查，提前核对电机和周边走线槽、传感器安装位、传动张紧机构的位置关系，不用等实物打样回来才发现空间预留不足的问题，能有效缩短设备的研发迭代周期。
