工业级长条形安装式传感检测装置结构

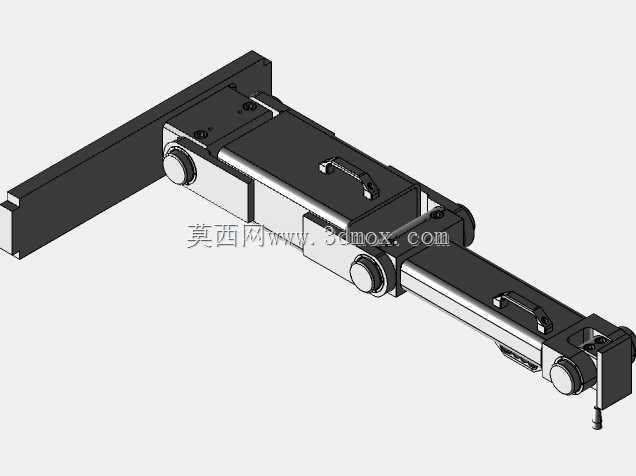

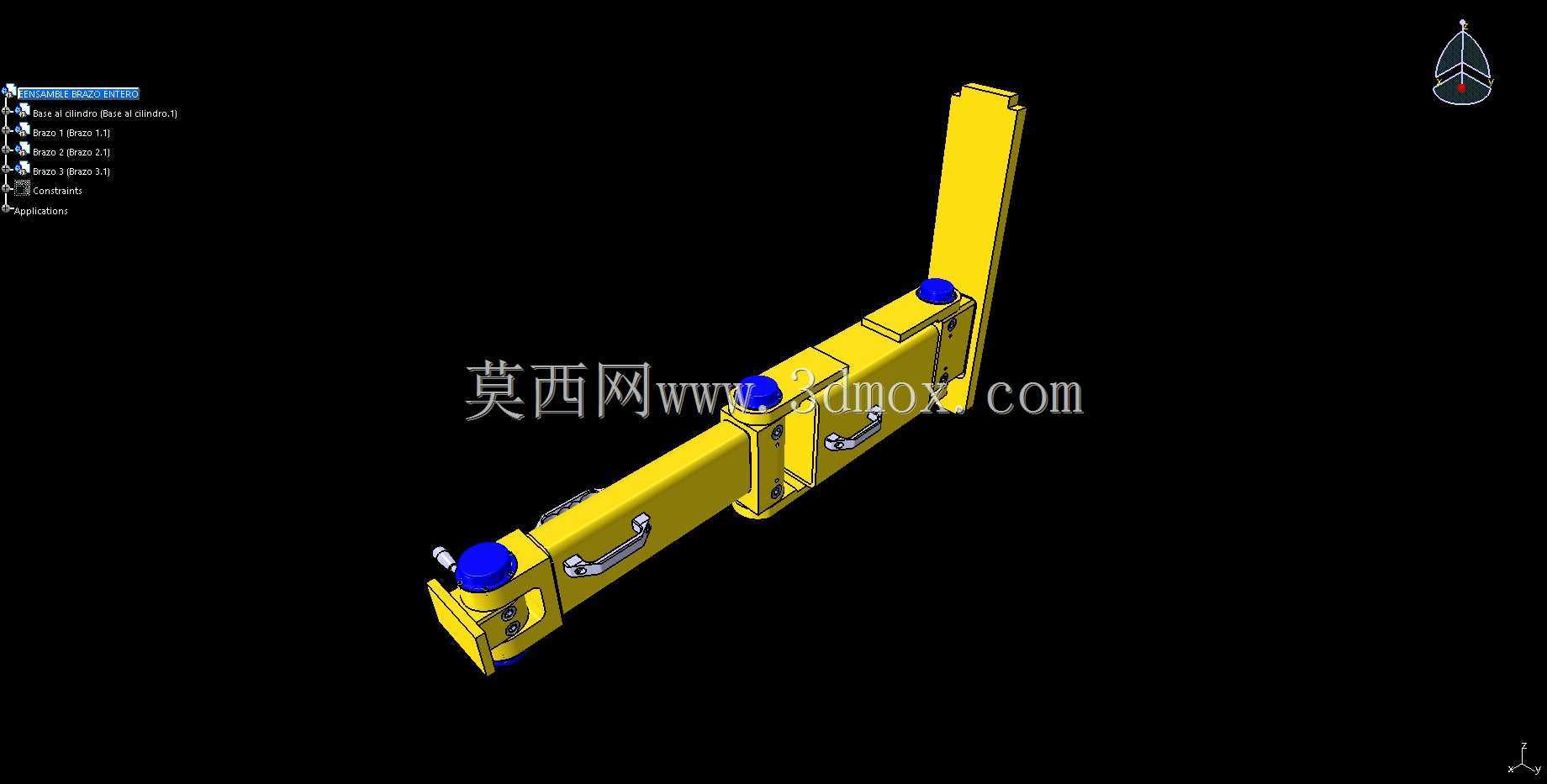

　　在工业自动化生产线的工位到位检测、物流分拣线的物料位置识别、重型装备的行程限位反馈场景里，这类长条形安装结构的传感装置是现场布设时的常用选型，区别于一体式微型传感器，它的结构设计核心是解决多点位同步检测、安装位可调、现场防护适配的实际工程问题。从结构组成来看，主体采用高强度铝合金型材作为承载梁，截面做了等强度优化，在保证整体直线度的前提下尽可能降低自重，梁体上加工有通长的T型安装槽，不需要额外打孔就能调整检测端头的固定位置，适配不同工位的检测间距需求，现场安装时只需要松开端头的锁紧旋钮就能滑动调整位置，调整到位后旋钮压合T型槽内的防滑垫片就能完成锁止，不需要重新做安装孔位加工，能大幅缩短产线调试的周期。

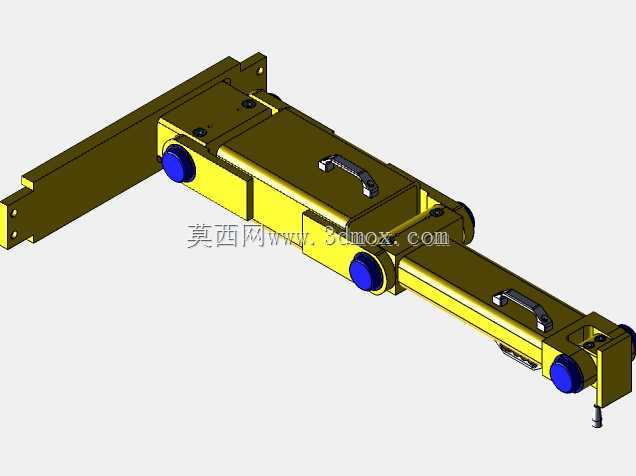

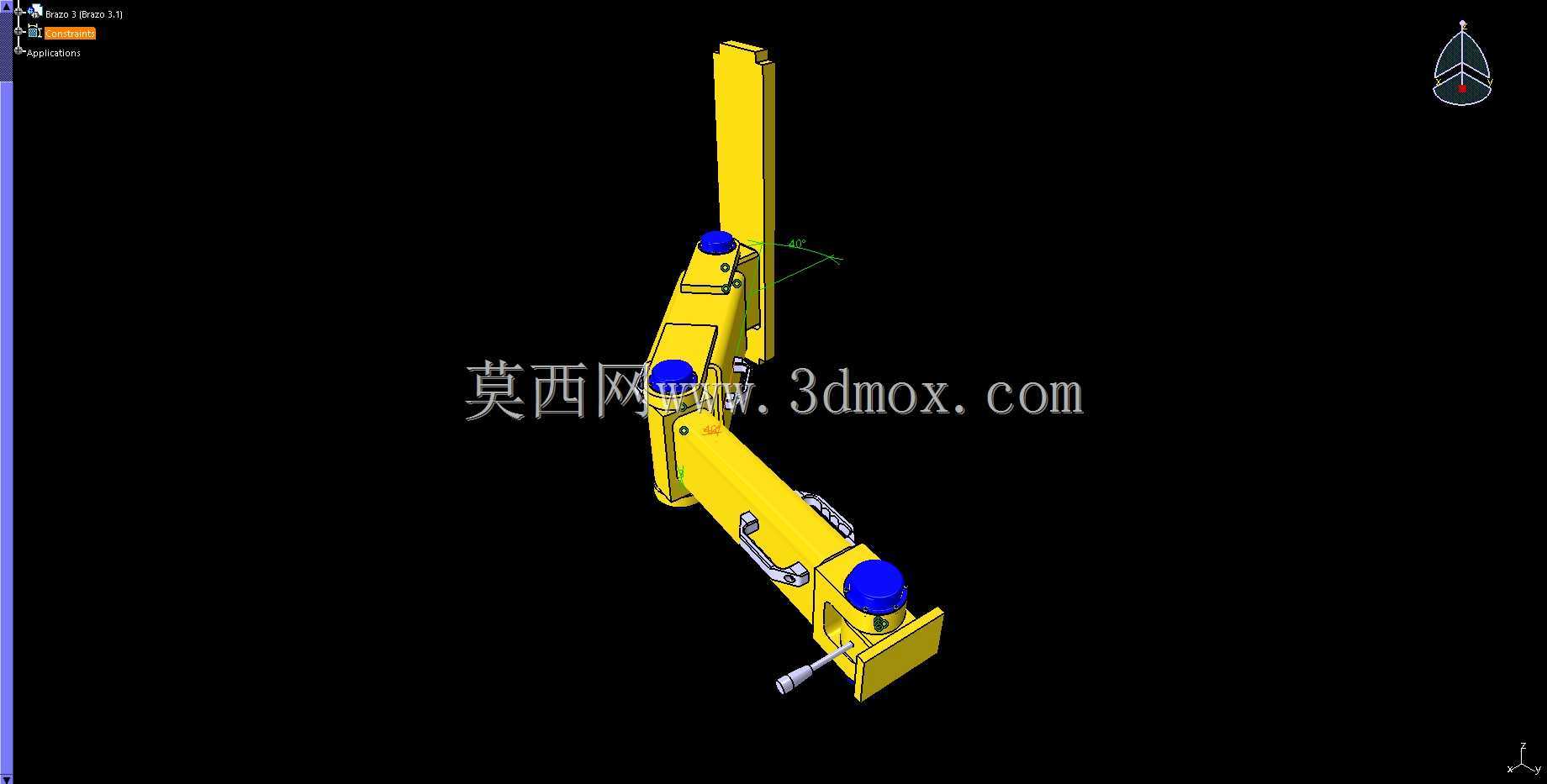

　　三个检测端头分别布置在梁体的两个端部和中部位置，每个端头都做了万向微调结构，检测头的伸出长度、偏转角度都能独立调整，蓝色的防护端帽采用耐油聚氨酯材质，既可以缓冲现场可能出现的工件碰撞，也能阻挡切削液、粉尘进入检测元件的安装腔，端帽和梁体的连接位置做了O型圈密封，能适应多粉尘、有少量切削液飞溅的机加工车间环境。安装侧的垂直支臂和水平主梁采用铰接式连接，铰接位置带刻度盘，能根据现场安装面的角度调整主梁的水平度，支臂上同样加工有长条形安装孔，能适配不同高度的安装基面固定需求，支臂和主梁的铰接锁紧件采用偏心凸轮结构，不需要额外工具就能手动完成锁止，方便现场运维人员快速调整。从安装边界来看，主梁的有效安装长度覆盖常规输送线的宽度范围，

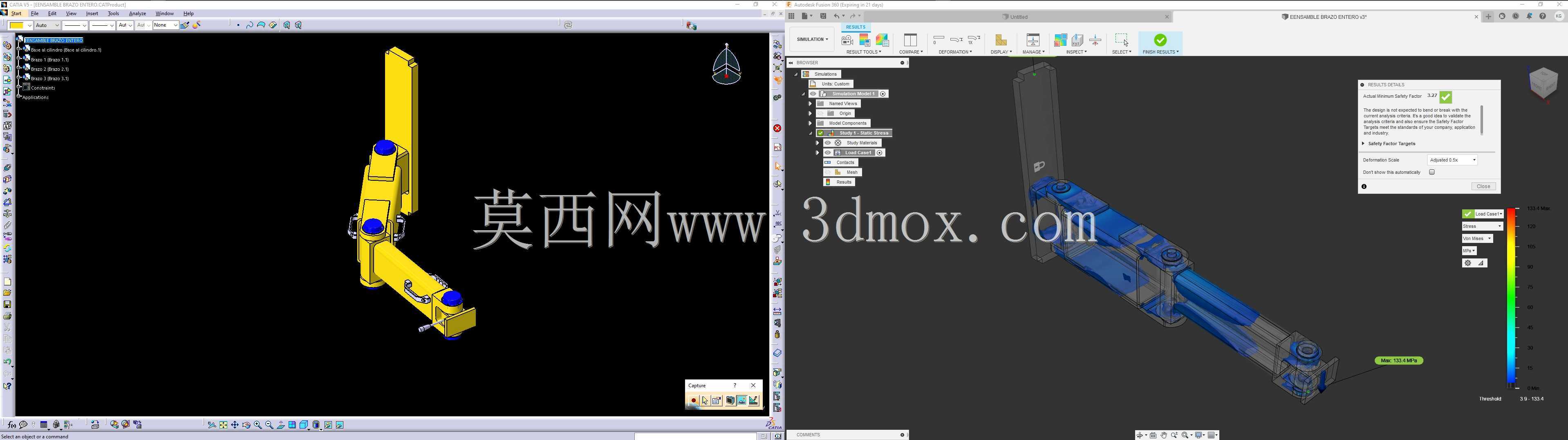

　　垂直支臂的高度调整行程能满足从地面安装支架到设备侧装板的不同高度差需求，整体结构的外露棱角都做了R3的圆角处理，避免现场安装调试时划伤操作人员，梁体内部预留了走线槽，检测元件的线缆可以完全藏在槽内，通过支臂内部的通孔引出到设备接线端，不会出现线缆外露被工件剐蹭的问题。在实际应用中，这类结构的传感装置常被用在汽车焊装线的车身到位检测、板材加工线的物料边缘定位、仓储堆垛机的货位位置确认场景，相比分散安装的单个传感器，它的整体安装基准统一，多个检测点的位置度偏差能控制在很小的范围内，不需要逐个校准每个传感器的安装基准，调试时只需要调整一次主梁的安装水平度，再单独微调每个检测头的位置就能完成布设。设计过程中针对梁体的受力变形做了仿真验证，

　　在端部承受常规工件碰撞冲击力的情况下，梁体的最大变形量不会影响检测精度，铰接位置的防滑结构经过反复循环锁紧测试，不会因为设备运行的振动出现位置偏移，检测端头的防护等级能满足工业现场的常规防护需求，不需要额外加装防护外壳。结构上的快拆设计也方便后期运维更换检测元件，只需要拧开端部的防护帽就能抽出内部的检测元件，不需要拆卸整个梁体的安装结构，能减少设备停机维护的时间。梁体表面做了硬质阳极氧化处理，耐磨性能优于普通喷漆处理，长期在车间环境下使用不会出现表层脱落、锈蚀的问题，锁紧旋钮采用滚花设计，戴劳保手套也能轻松拧动，符合现场操作的实际使用习惯。
