重型四柱龙门支撑承载机架结构

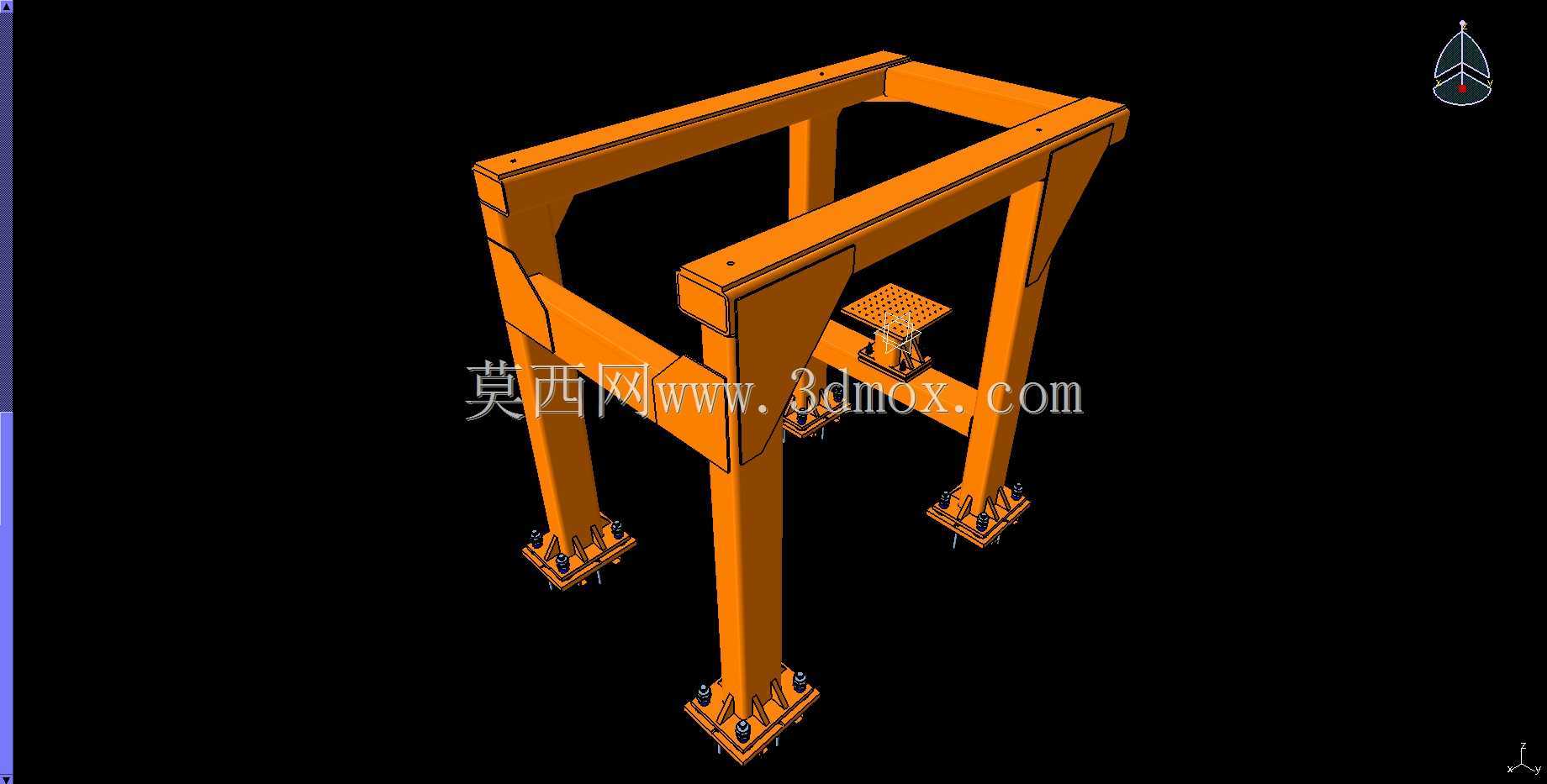

　　该结构件为典型的四柱龙门式承载机架，整体采用方通型钢焊接成型，主要用于车间内重载工件的吊装、设备主体支撑以及自动化产线的高位架设。四根垂直立柱承担主要竖向载荷，顶部双纵梁与端梁形成闭合框架，可在跨度范围内布置起吊葫芦、移栽机构或工艺执行单元。立柱底部设置加宽法兰底板，通过多组地脚螺栓与混凝土地面锚固，能够将上部弯矩与倾覆力矩有效扩散至基础，避免长期受载后出现立柱偏移。从实际布置来看，这类机架常见于机加工车间的重型工件转运、检测工位的探头悬挂，以及装配线上方的动力头安装位。设计时优先控制框架的整体刚性，而非单纯减重，因此立柱与横梁均选用较大截面的矩形管，节点处采用连续焊并增设加强筋，防止起吊瞬间的冲击载荷造成焊缝开裂。

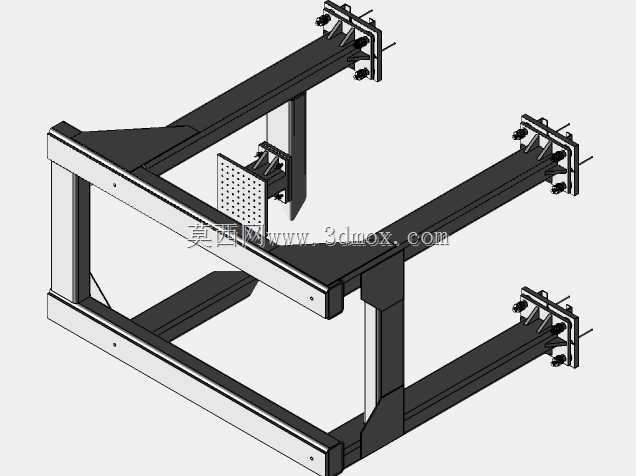

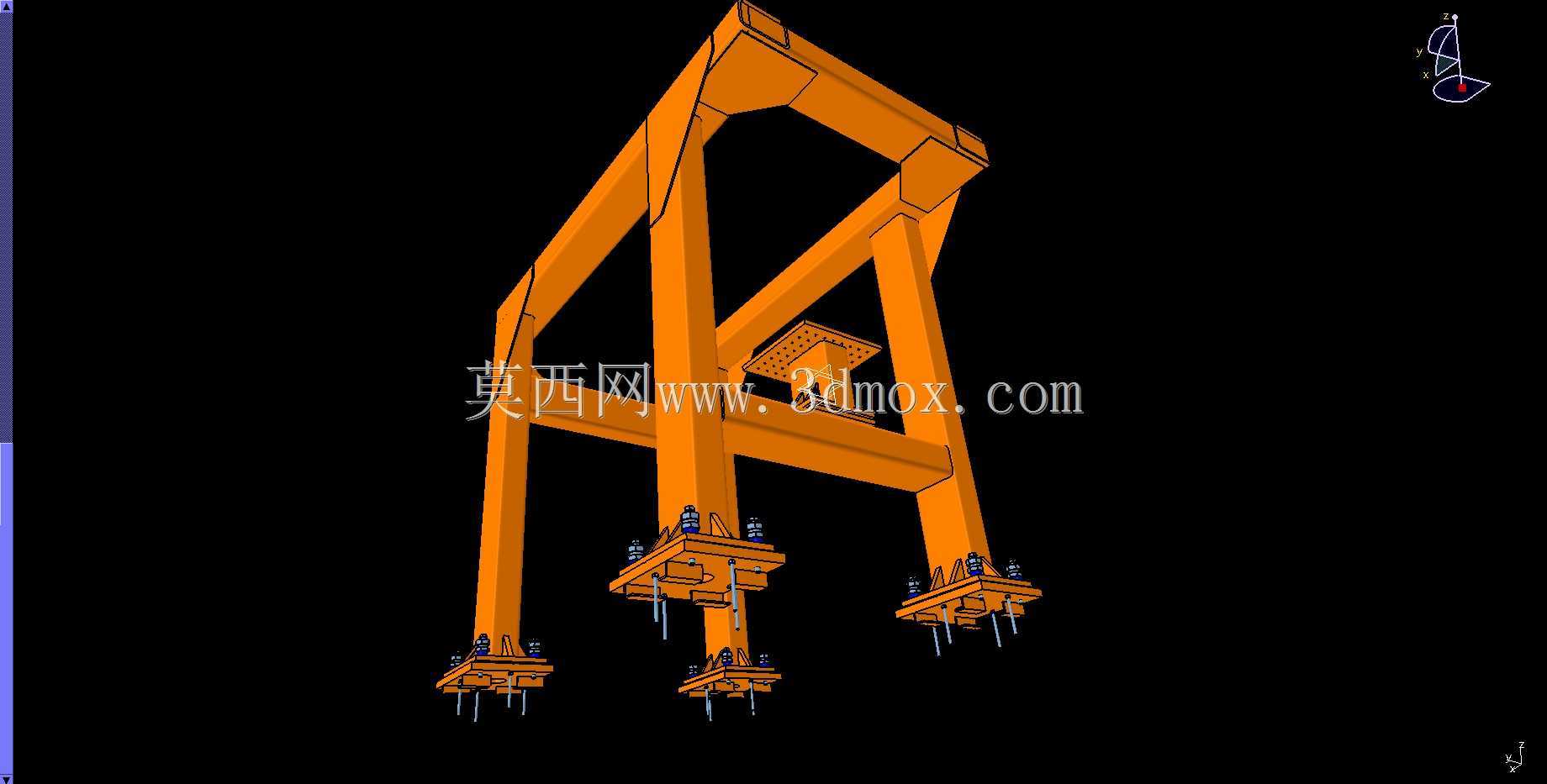

　　中部悬空的小平台用于安装电气控制箱、阀岛或传感器支架，平台表面采用网格板，既减轻自重，也便于走线和散热。机架的安装边界需要重点核对：立柱中心距决定了可用作业跨度，底板孔位必须与预埋钢板或地脚螺栓孔完全对齐，顶部梁的下沿高度则决定了有效起升空间。现场就位时，通常先拼装单片侧架再吊装横梁，随后用水平仪校正立柱垂直度，紧固地脚后再对节点进行复检。对于需要在梁上移动小车的工况，梁面直线度与平行度需控制在较小公差内，否则运行时会出现卡滞或偏载。该三维结构完整呈现了型材拼接关系、底板螺栓分布和平台安装位置，可直接用于焊接工装制作、基础图核对以及现场安装方案推演。
