剪叉式液压升降作业平台结构设计

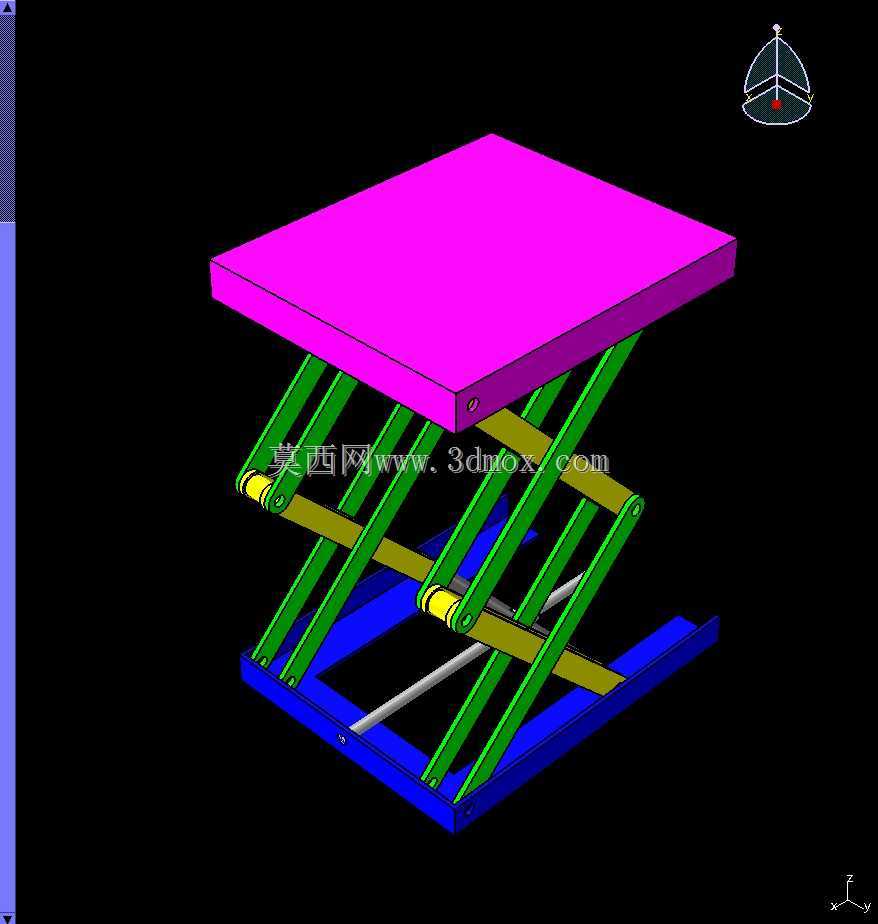

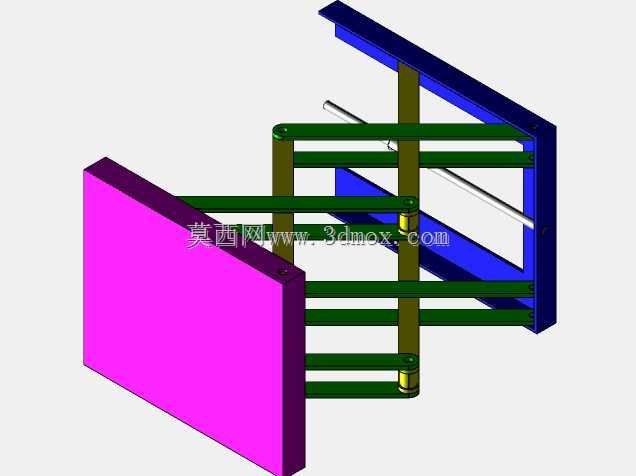

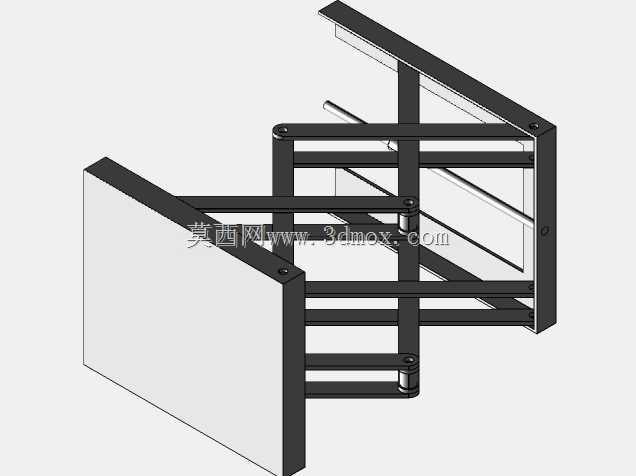

　　该剪叉式升降平台的结构建模，核心围绕固定工位的垂直举升需求展开，常见于车间流水线工位高度适配、仓储轻型物料堆高、设备检修辅助站位等场景，区别于移动式高空作业车，该结构底座为固定式安装设计，无需预留行走轮组与转向空间，更适合长期固定在单一工位承担重复性举升动作。从结构组成来看，平台分为顶部承载台、中层剪叉臂组、底部安装底座、液压驱动油缸四个核心部分，顶部承载面为整块平板结构，表面预留了工装安装的螺纹孔位，可直接固定夹具、待装配工件或防护护栏，边缘做了加厚处理来抵消偏载带来的板面形变，避免工件放置后出现局部凹陷。中层剪叉臂采用双层并列布置，相比单组剪叉结构，双侧臂组可将顶部载荷均匀分流至底座两侧，大幅提升偏载耐受能力，

　　臂体之间通过铰接销轴连接，所有铰接位都预留了轴承安装位，实际生产中可加装自润滑轴套降低反复举升的磨损量，臂体的交叉中点设置通长铰接轴，保证左右两组剪叉动作完全同步，不会出现单侧卡顿、台面倾斜的问题。驱动部件选用横向布置的液压油缸，缸体与推杆端分别铰接在上下层剪叉臂的预设支座上，油缸伸缩时直接推动剪叉臂开合，无需额外配置传动齿轮或链轮，动力传递路径短，长期运行的维护点更少。底座采用框架式焊接结构，底部边框预留了地脚螺栓安装孔，可直接与混凝土地面或设备机架刚性连接，底座内部预留了液压站、管路的排布空间，不会额外占用设备外部的安装区域。设计过程中优先校核了最低位与最高位两个极限状态的受力边界，最低位时剪叉臂近乎收拢，整体高度极低，

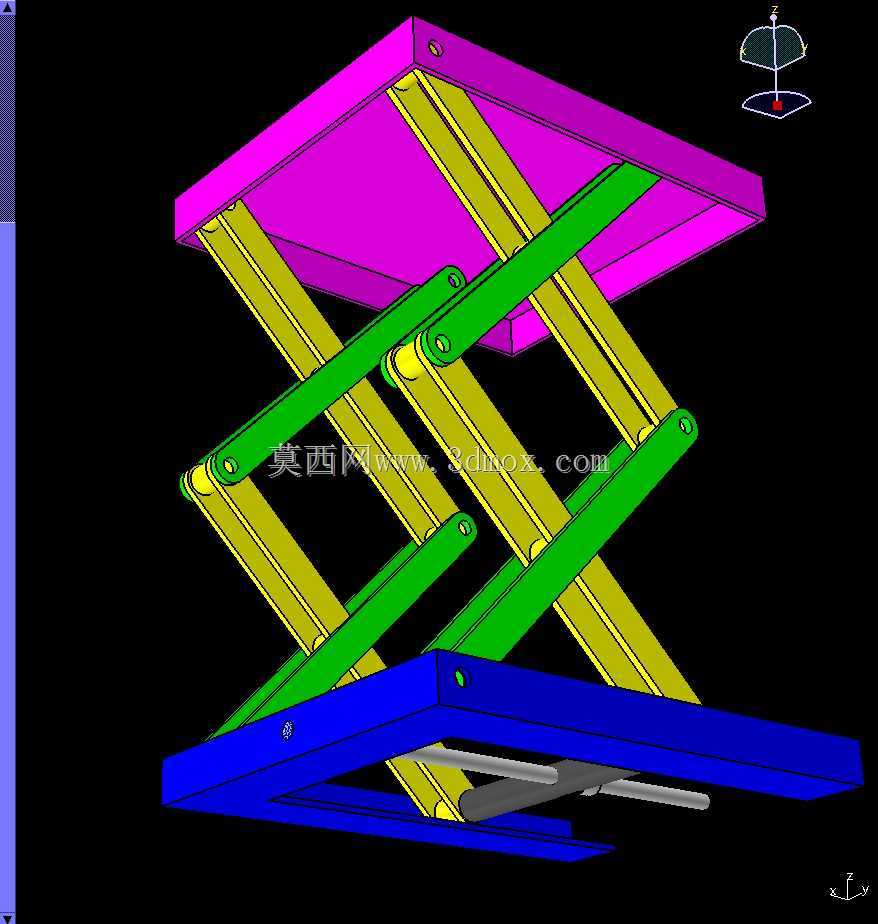

　　方便工件从侧面平移上料；最高位时剪叉臂完全展开，铰接点的受力方向经过优化，避免油缸承受过大径向载荷。建模时所有铰接位都做了同轴度约束，运动仿真可完整模拟全行程升降过程，不存在干涉卡顿，臂体与台面、底座的连接支座都做了加强筋处理，匹配常规工业场景的额定承载需求，整体安装边界规整，无需在工位周边预留额外的避让空间，适配多数生产车间的固定工位改造需求。
