环形传感检测装置结构设计

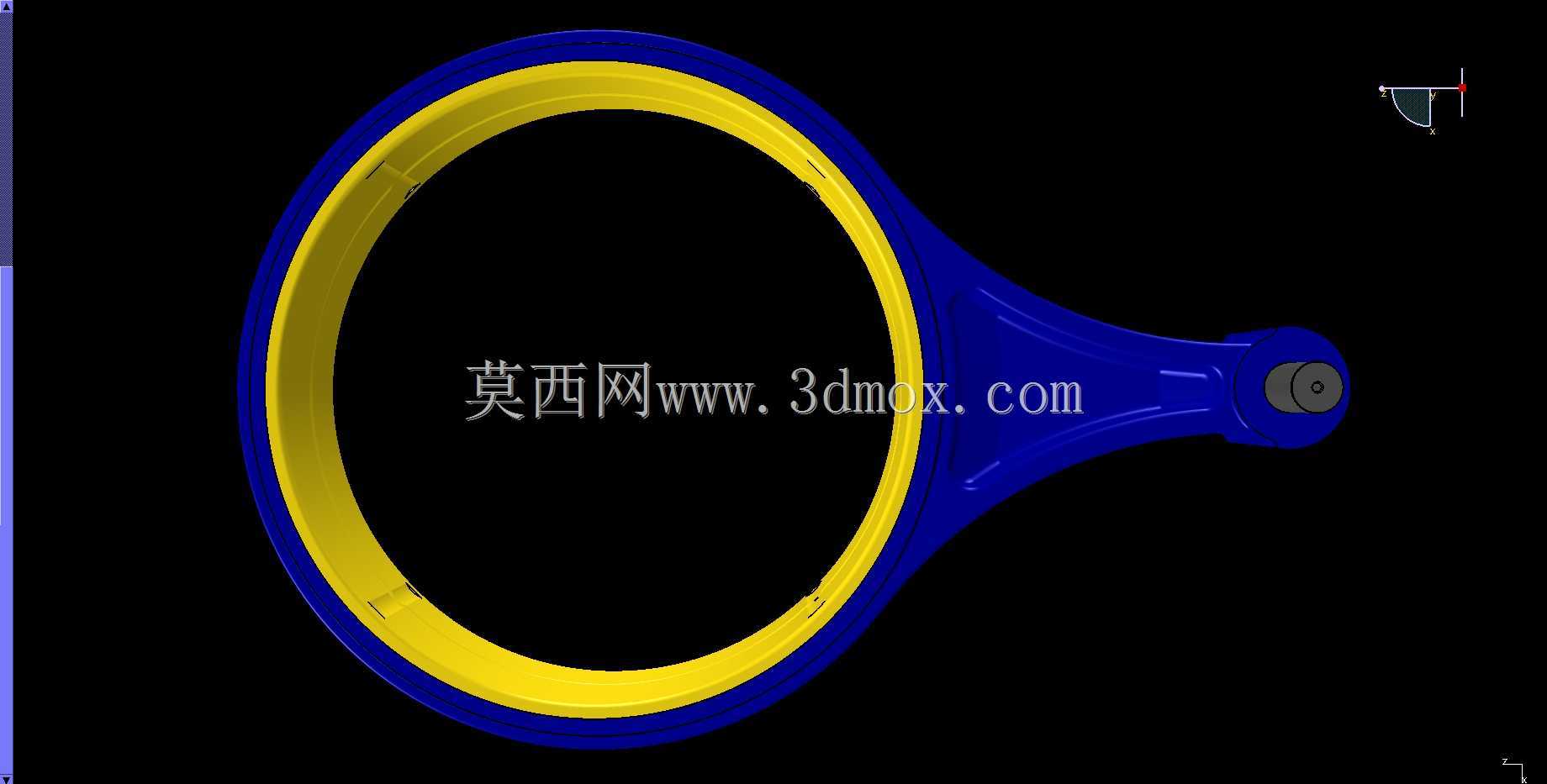

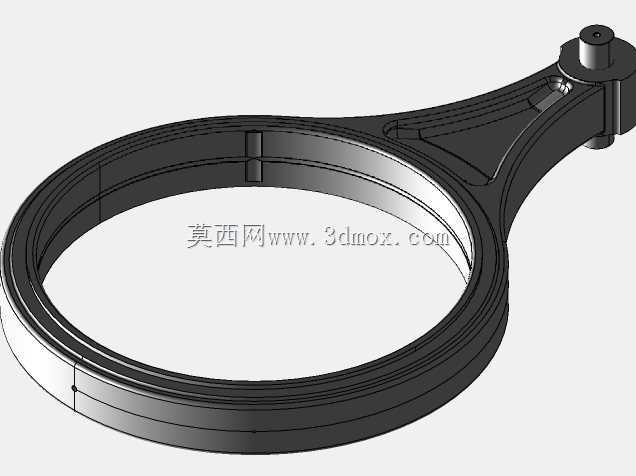

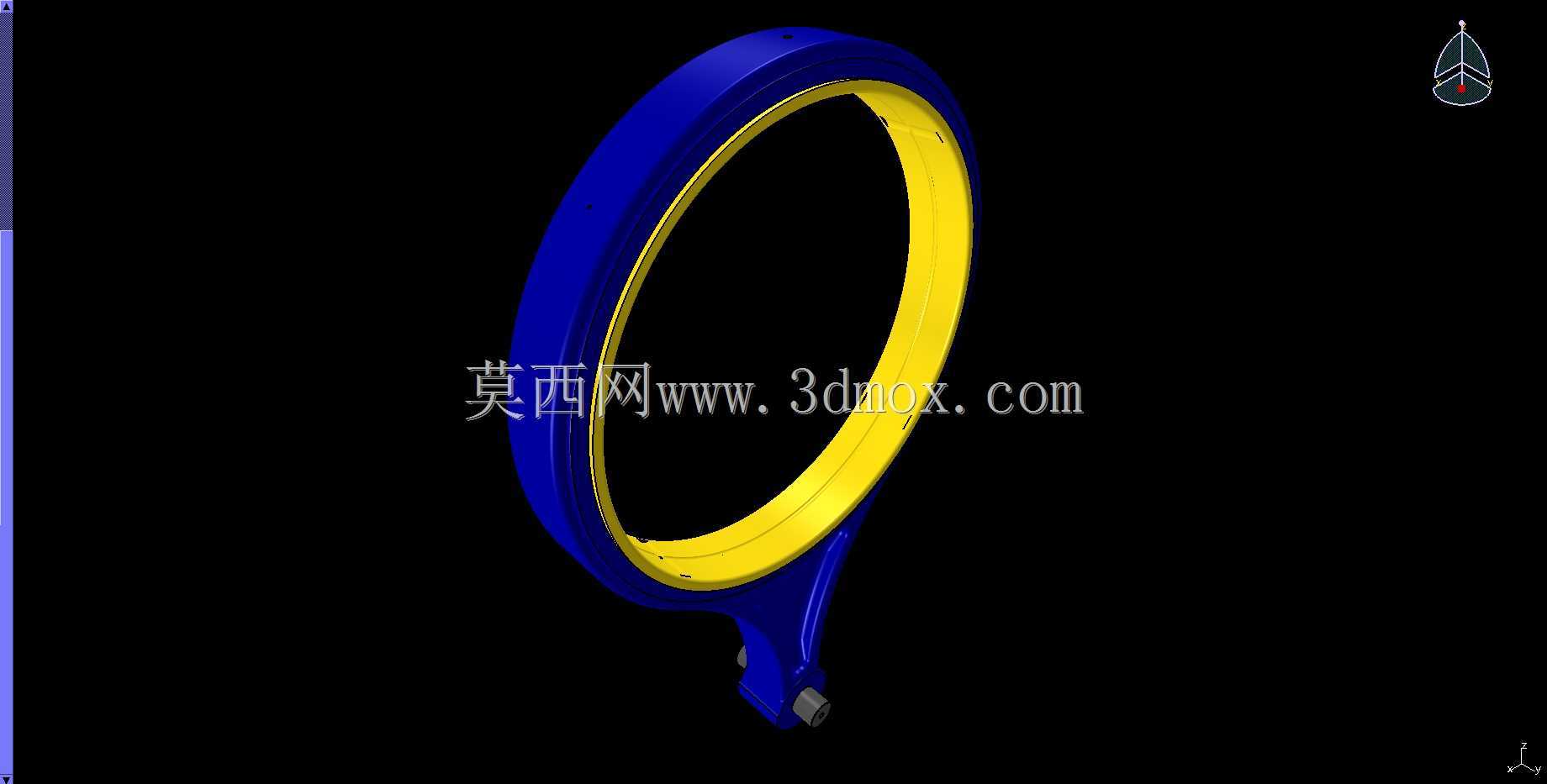

　　该环形构件的设计初衷，是为回转类设备的运行状态监测提供可靠的安装载体，在工业现场的泵组、大型回转支承、传动转轴的监测场景中，这类构件需要套设在被测回转件的外圈，为检测元件提供稳定的安装基准，同时不干涉回转件的正常运转。从结构形态来看，构件主体采用大直径环形轮廓，主体分为内外两层贴合结构，外层为承载基座，内层为检测元件安装位，底部延伸出的支脚结构用于整体固定，将环形主体的受力均匀传递到设备安装面。设计过程中首先要确认的是安装边界尺寸，环形的内圈直径必须大于被测回转件的最大外径，预留出足够的安全间隙，避免设备运行过程中出现动静部件摩擦；外圈的轮廓尺寸则需要匹配现场的安装空间，尤其是底部支脚的安装孔位，要和设备预设的安装基面完全对齐，

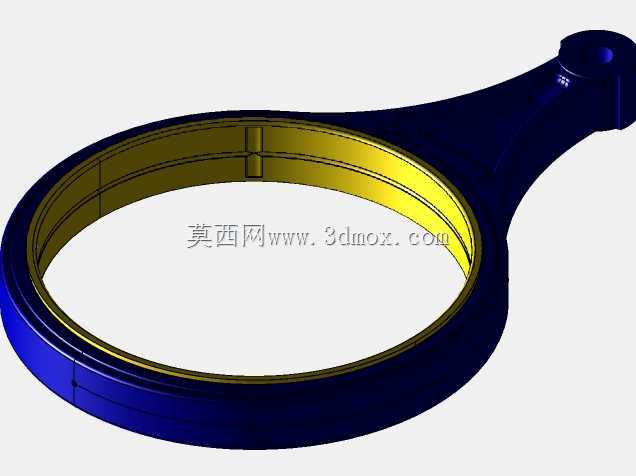

　　降低现场改造的工作量。支脚部分做了局部加厚处理，因为整个环形构件的受力都集中在支脚与安装面的连接位置，加厚结构可以避免长期运行中受振动影响出现连接松动、构件偏移的问题。内外层的环形结构采用不同的配色区分，也对应了不同的功能分区：外层结构承担整体的结构强度，需要具备足够的刚性，抵抗设备运行带来的振动和外力冲击；内层结构则用于布置传感检测元件，其形位公差要求更高，内圈的圆度、内外圈的同轴度都需要严格控制，保证检测元件和被测回转件之间的间隙均匀，避免因间隙偏差导致检测数据失真。在实际应用中，这类构件常被用来搭载位移、转速或者磨损检测传感器，实时采集回转部件的运行参数，

　　为设备的 predictive maintenance（预测性维护）提供数据支撑。设计时还需要考虑构件的拆装便利性，环形采用分体式的装配逻辑，不需要完全拆解被测转轴就可以完成构件的安装和更换，大幅降低后期维护的难度。底部支脚的安装面做了铣平处理，保证安装后整个环形构件的端面和被测转轴的轴线垂直，避免出现倾斜带来的检测误差。从建模逻辑来看，先通过回转命令生成环形的基础主体，再对底部支脚进行拉伸切除和加强筋布置，最后处理安装孔和内外层的配合面，整个建模过程需要全程关联安装尺寸链，任何一个尺寸的偏差都可能导致最终无法适配现场设备。这类构件虽然结构不复杂，但作为传感检测系统的机械载体，其加工精度和结构稳定性直接决定了整个监测系统的可靠性，在冶金、风电、重型机械等有大型回转设备的场景中都有广泛的使用需求。
