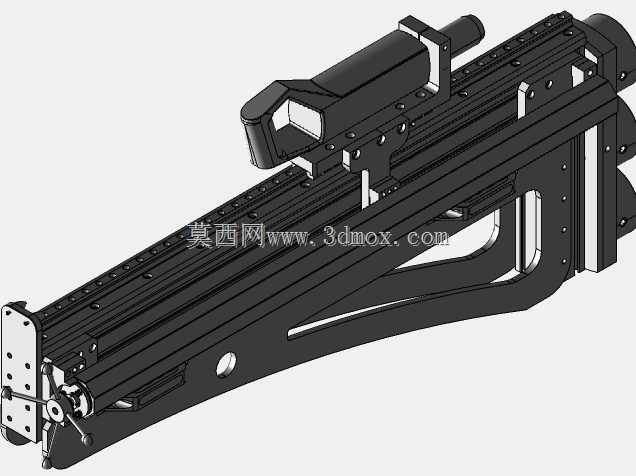

手动钻床磁性基座工装夹具结构

　　这套结构的核心定位，是为手动进给式钻孔作业提供可快速吸附固定的支撑载体，常见于大型钢构件现场修配、模具局部补孔、机架装配配钻、钣金件二次加工等场景。这类作业往往无法将笨重工件搬上固定式台钻，作业点分散、基准面多为型钢或钢板立面，普通台虎钳和平口钳既无安装位置，也无法在垂直、仰角面上提供稳定夹持，磁性基座方案正好解决这一痛点。

　　从功能实现来看，该结构通过底部磁吸组件与导柱进给机构结合，将手动钻的进给方向严格约束在直线导轨范围内，避免手持钻孔时的摆抖、偏斜和断刀风险。基座侧架采用高刚性弯板形态，既承担导柱的支撑反力，也作为磁力座与进给单元之间的传力骨架。作业时，先将底面贴合在导磁工件表面，扳动磁吸锁紧机构即可形成稳定吸附；操作人员通过顶部手轮驱动主轴套筒沿导柱上下移动，实现定向下压进给。

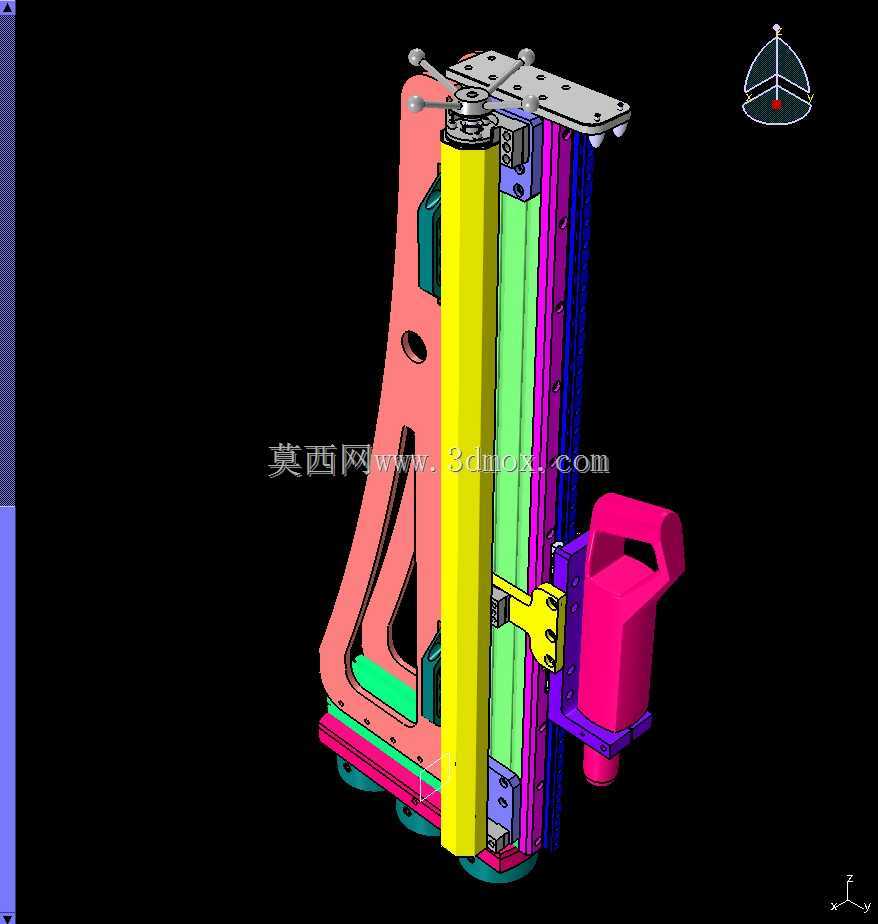

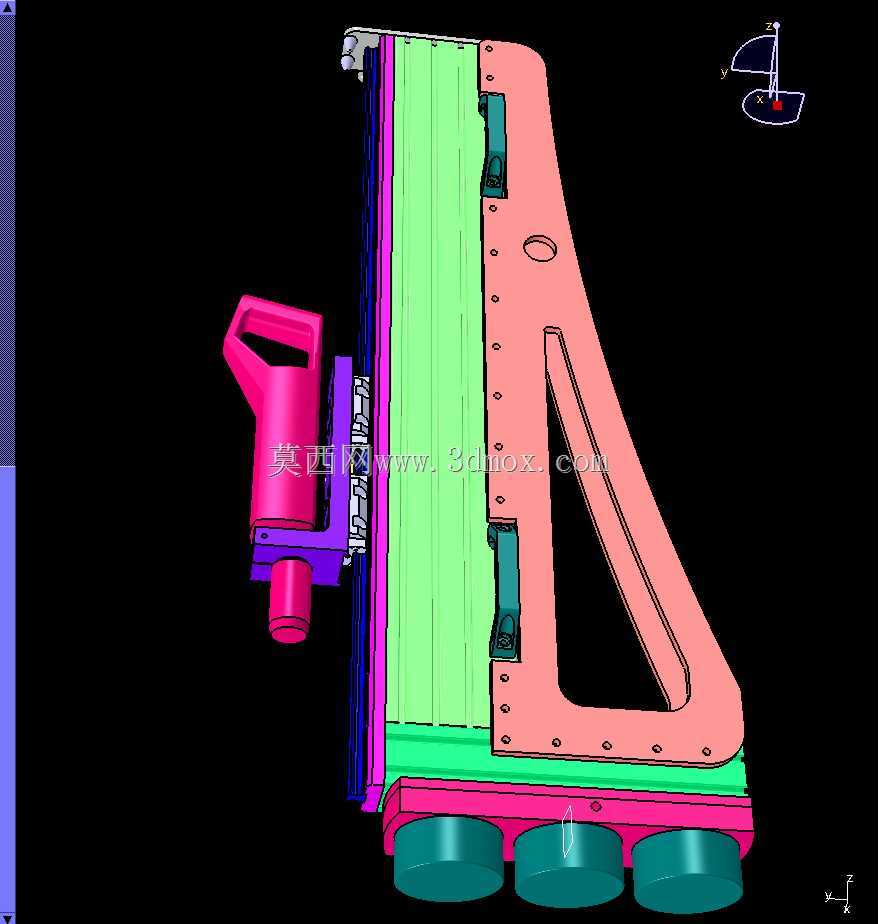

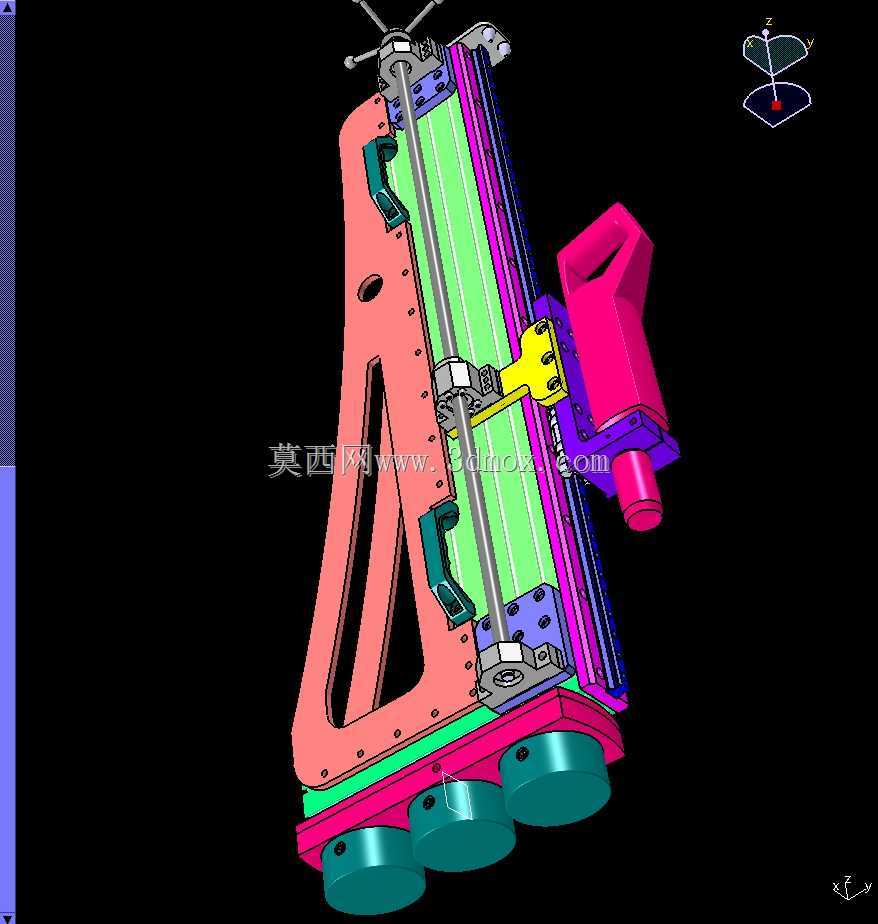

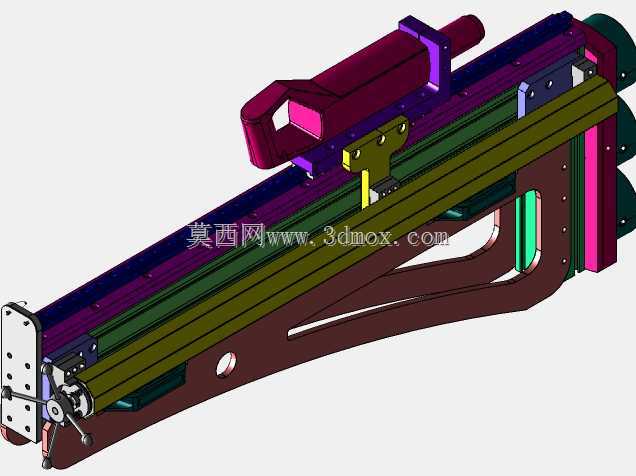

　　设计思路上，结构明显优先考虑现场刚性与操作可达性。长导柱与侧架之间布置多组连接块，使进给单元的受力点尽量靠近支撑面，减少悬臂长度带来的倾覆力矩。彩色分件显示的不同功能块中，黄色长件为主要导向承载件，绿色、紫色块负责导轨定位与锁紧，粉色部件为握持或辅助限位结构，底部带安装孔的板件用于固定磁吸发生装置。各板件多采用螺钉连接而非整体铸造，既便于加工，也方便在磨损后单独更换导向条、锁紧块等易损件。

　　外形与安装边界方面，整体呈立式窄长布局，占地面积小，适合在焊缝旁、筋板间隙、设备侧壁等狭窄区域放置。底部磁吸面需要完整贴合平整导磁面，周边应预留扳手操作和手轮旋转空间；顶部手轮直径决定了上方净空要求，侧向手柄则影响侧面避让距离。进给行程由导柱有效长度和套筒限位共同决定，选型时需结合钻头长度、钻孔深度以及工件表面突出物高度综合校核。

　　结构细节上，导向面与安装面之间的平行度、导柱对磁吸底面的垂直度，是保证孔位不跑偏的关键。锁紧块应能在调整位置后可靠固定，防止钻孔过程中导向单元滑移；基座与磁座连接区需承受钻削轴向力和少量扭转振动，螺钉规格与分布要满足反复装夹要求。对于非导磁材料工件，该结构不能直接吸附，需要额外过渡板或专用夹具配合使用。
