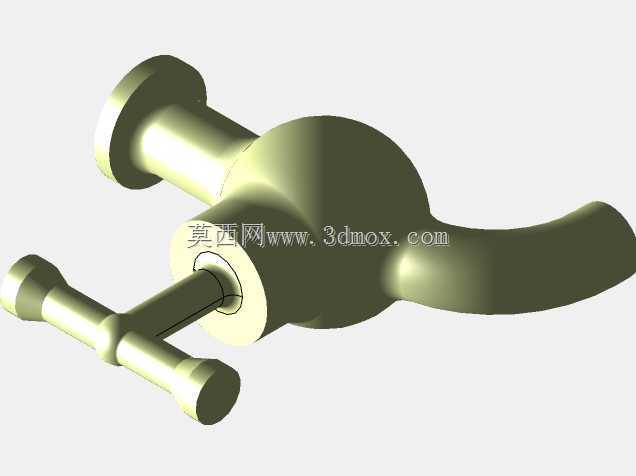

T型手柄式旋塞流体控制阀结构设计

　　在民用给排水、小型工业流体输送、实验室气路水路布设的场景里，这类手动旋塞结构的控制阀是管路系统里最常见的通断控制元件，相比常见的快开球阀，它的T型手柄操作反馈更直接，转动90度即可完成全开全关的状态切换，没有多余的操作行程，操作人员可以通过手柄的朝向直接判断管路通断状态，不需要额外加装阀位指示构件，在空间局促的管路布设场景里，这种直观的状态反馈能大幅降低误操作的概率。从结构设计逻辑来看，整个阀体采用一体化铸造的流道结构，进水端与出水端采用同轴法兰式连接接口，接口的端面预留了标准密封件安装槽，安装时可以搭配橡胶密封垫或者聚四氟乙烯密封垫，通过法兰螺栓的预紧力实现端面密封，避免流体在接口位置出现渗漏。阀体中部的腔室用来容纳圆柱形旋塞芯，

　　旋塞芯与阀体腔室之间采用锥面配合的密封结构，这种配合结构在长期使用出现磨损后，可以通过阀杆端部的压紧螺母微调旋塞的轴向位置，自动补偿密封面的磨损量，不需要频繁拆解更换密封件，维护成本远低于同通径的球阀结构。操作端的T型手柄采用对称式力臂设计，手柄的握持位置做了圆弧过渡处理，没有尖锐的棱角，操作人员戴劳保手套操作时也能稳定施力，不会出现打滑的问题；手柄与阀杆之间采用扁位配合加横向销钉固定的连接方式，传递扭矩时不会出现相对转动，即使在长期带压操作的工况下，连接位置也不会出现松脱。从安装边界来看，这款阀的整体外轮廓没有突出的不规则结构，两个连接接口的轴线处于同一直线上，安装时只需要保证两端管路的同轴度在允许偏差范围内，就可以顺利完成对接，

　　不需要额外预留倾斜安装的空间；手柄的转动平面与管路轴线平行，操作时只需要在阀体侧方预留不小于手柄长度的操作空间，就可以完成全行程的开关动作，不会和周边的管路、支架产生运动干涉。流道的设计采用等径直通结构，流体经过阀体时没有突然的通径收缩或者扩张，流阻系数比同通径的截止阀低60%以上，在输送清水、低压气体、无固体颗粒的轻质油品时，不会产生明显的压力损失，也不容易在阀腔内部残留介质，适合用在对介质残留有要求的小型流体管路里。密封结构的设计上，旋塞芯的通孔与流道完全对正时，整个流道内壁光滑无台阶，不会出现介质滞留的死角，在输送洁净水或者实验室惰性气体时，不会因为介质滞留滋生杂质影响介质纯度。阀杆穿出阀体的位置采用填料密封结构，

　　填料压盖通过两个对称布置的螺栓压紧，可以根据填料的磨损情况随时调整压紧力，避免阀杆位置出现外漏，这种密封结构可以耐受不超过120摄氏度的工作温度，满足绝大多数民用和常规工业低压管路的使用要求。在建模过程中，所有配合面都预留了合理的公差带，旋塞芯与阀体腔室的配合采用间隙配合，保证转动灵活的同时不会出现内漏；手柄与阀杆的配合采用过渡配合加销钉固定，保证扭矩传递可靠；法兰连接孔的位置度公差控制在0.1mm以内，保证现场安装时可以顺利穿入连接螺栓，不会出现孔位错位的问题。整个构件的壁厚设计充分考虑了铸造工艺的要求，所有位置的壁厚保持均匀，没有出现局部过厚或者过薄的结构，避免铸造过程中出现缩孔、浇不足的缺陷，同时也能保证阀体在1.6MPa的额定工作压力下有足够的结构强度，不会出现变形或者开裂的问题。
