液压止回阀内部结构装配展示

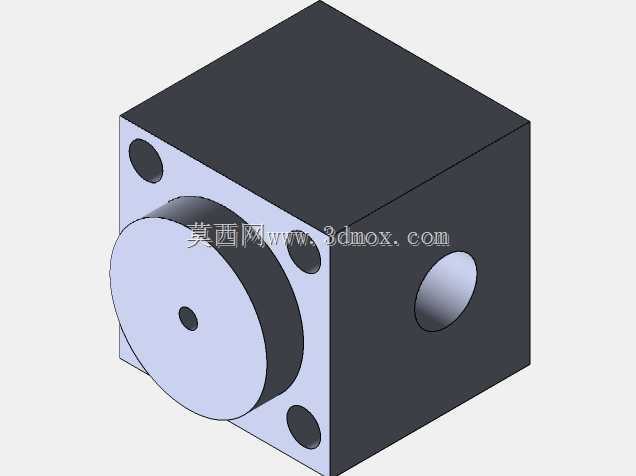

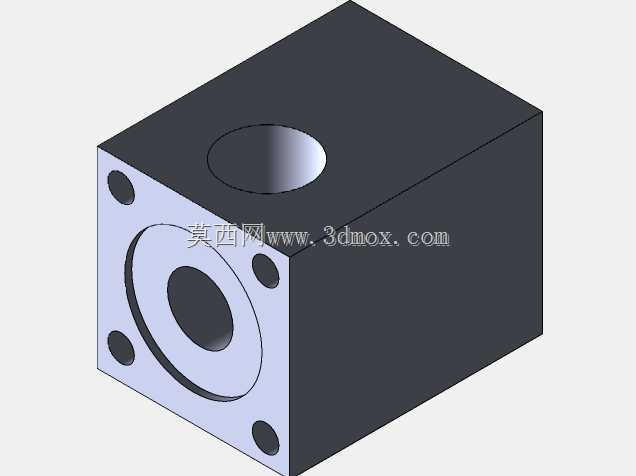

　　该止回阀结构采用直通式板式安装布局，阀体外部轮廓为规则矩形块，四个角部预留贯穿螺栓孔，可直接贴合液压阀块或油路板表面完成固定，无需额外支架。安装面与油口位置严格遵循常规液压油路接口的中心距规范，能够直接嵌入标准液压集成阀组，在机床液压站、工程机械油路、自动化夹紧系统中作为单向保压元件使用。其核心作用是控制油液仅沿单一方向通过，反向流动时在弹簧与油压共同作用下自动切断通路，避免执行元件下坠、压力倒流或回路相互干扰。从内部结构看，阀芯采用锥面密封形式，相比钢球密封具备更好的对中性与抗污染能力，闭合瞬间冲击更小，长期运行后密封面磨损均匀。弹簧腔与进油腔的流道经过圆滑过渡，可降低油液通过时的局部湍流与压降，减少发热。

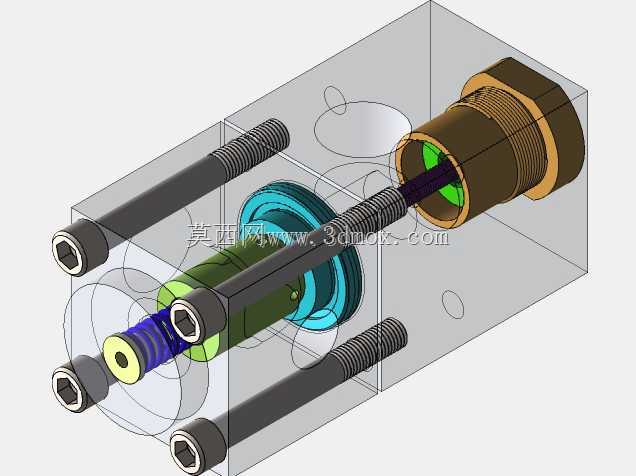

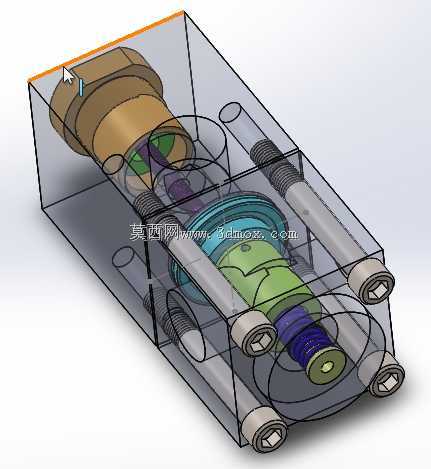

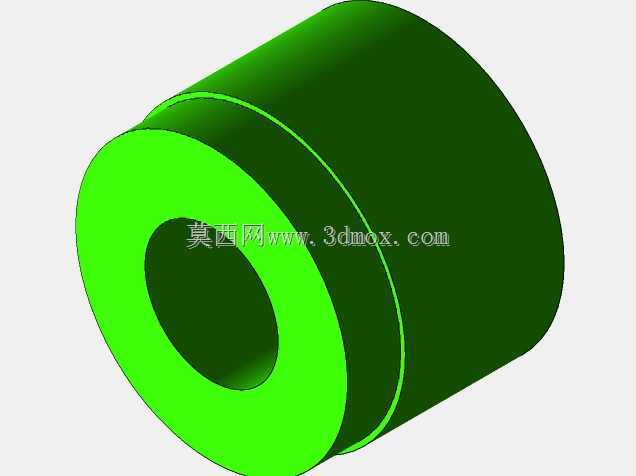

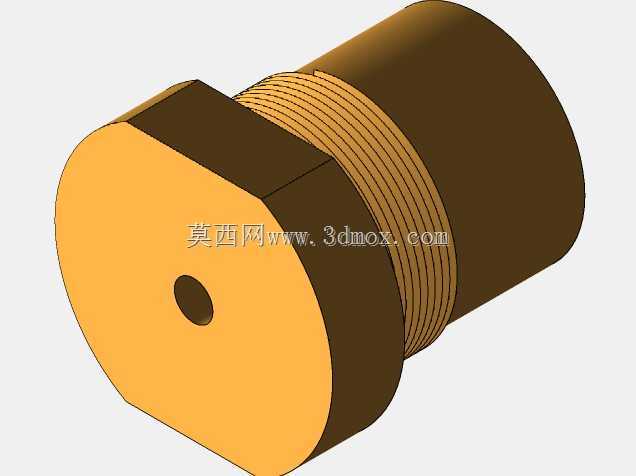

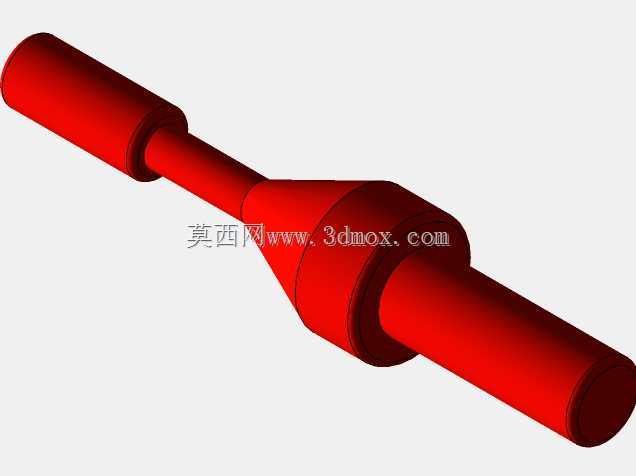

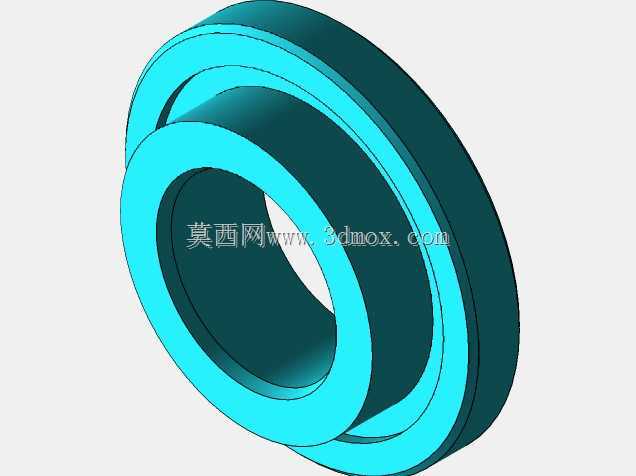

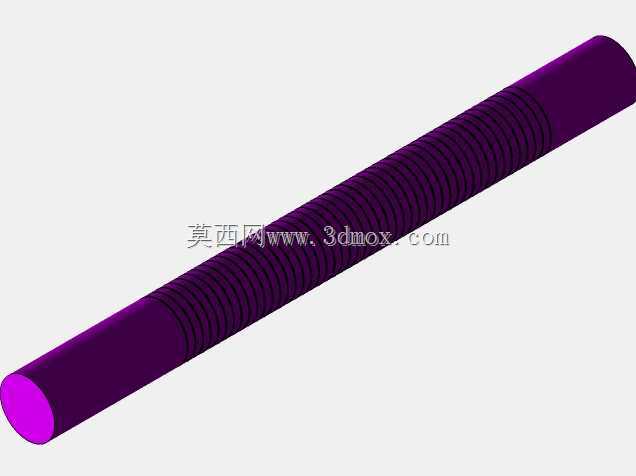

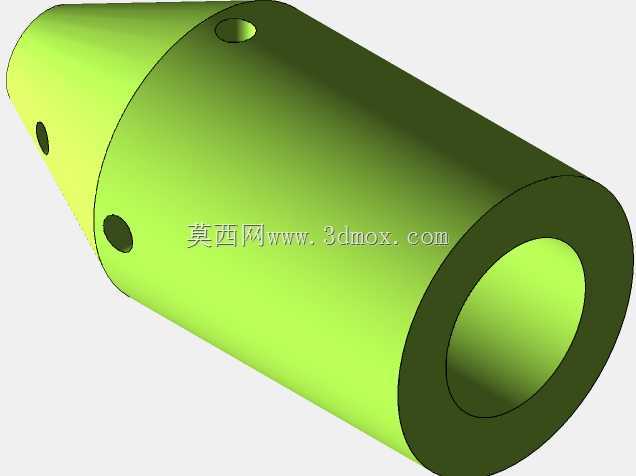

　　透明展示状态下可清晰看到阀套、阀芯、弹簧、端盖及紧固螺栓的层级装配关系：阀套压入阀体主孔后形成精密滑动导向，阀芯在阀套内做轴向短行程往复运动，弹簧提供初始复位力，端盖通过螺纹或止口限定弹簧压缩量并封闭尾部。设计过程中需要重点控制阀体主孔与安装面的垂直度、阀套外圆与内孔的同轴度，以及阀芯与阀套配合间隙，间隙过大会增大内泄漏，过小则容易在油液污染时出现卡滞。流道截面在满足通流能力的前提下尽量缩短转向路径，使正向开启压力稳定在较低区间，同时保证反向截止时无明显渗漏。外部螺栓的分布兼顾了压紧力均匀性，可防止阀体受力不均导致安装面变形。整体结构紧凑，没有外露管路，所有油道均在阀体内部成型，既减少了外部接头泄漏点，

　　也便于在有限的阀块空间内密集布置。对于液压系统设计人员而言，这类模型可直接用于核对安装边界、确认阀芯运动行程、模拟阀块叠装高度，以及评估检修时的拆卸空间；对加工与装配人员来说，透明化结构能够直观呈现各零件的装配顺序与配合关系，避免错装、漏装密封件或弹簧方向颠倒。
