创意回形带线排插外观结构设计作品

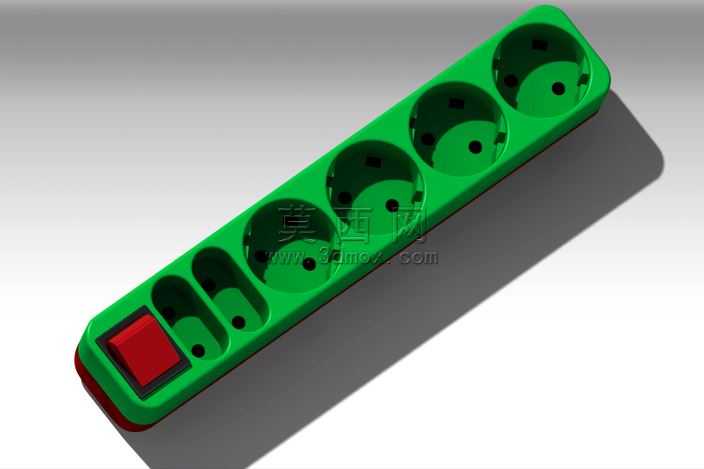

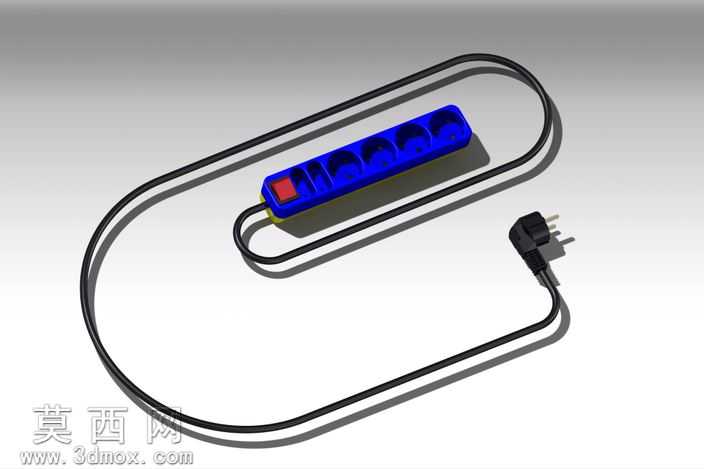

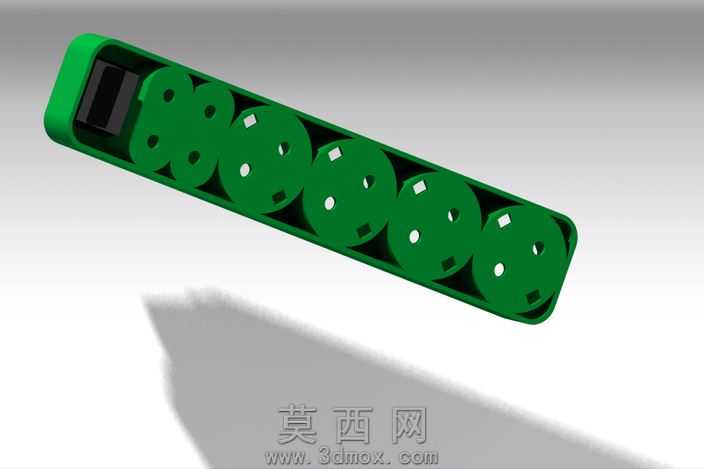

本作品为创意造型排插的三维设计成果，建模阶段依托主流三维设计软件完成全参数化构建，首先梳理排插的核心功能模块，将带开关的插位主体、一体化电源线、欧标插头三个核心部件进行拆分建模，确保各部件的装配间隙符合实际生产的公差要求。插位主体部分采用长条形圆角壳体结构，表面均匀排布五个插孔位，端部设置红色船型开关，建模时精准还原插孔的内部卡位结构、开关的按键凸起弧度，壳体边缘做R2圆角过渡处理，避免尖锐棱角带来的使用安全隐患。电源线部分采用柔性线缆建模逻辑，通过样条曲线勾勒出回形针式的创意走线形态，模拟线缆自然弯折的弧度，同时还原线缆表面的细微磨砂纹理，在线缆与插身、插头的衔接位置，做了加厚的防弯折护套结构，还原真实产品的抗弯折设计细节。插头部分采用欧标两插结构，精准还原插脚的倾斜角度、插头壳体的分模线结构，确保插脚与壳体的装配位置符合安规要求。材质与渲染阶段，为插身主体赋予深蓝色哑光阻燃塑料材质，调整材质的粗糙度参数模拟家用插座常用的PP阻燃塑料质感，开关按键采用亮红色半哑光塑料材质，与深蓝色插身形成鲜明的视觉对比，方便用户快速识别开关位置；电源线部分赋予黑色哑光橡胶材质，添加细微的凹凸纹理模拟橡胶线缆的表面触感，插头部分采用黑色硬质塑料材质，插脚部分赋予金属镍材质，调整金属的反射参数模拟镀锌插脚的哑光金属质感。渲染时采用柔和的影棚布光，主光源从45度角照射产品，勾勒出插身的轮廓与线缆的弯折形态，添加软阴影增强产品的立体感，地面采用浅灰色哑光背景，突出产品本身的造型特点。设计思路上打破传统排插直线型的刻板造型，将电源线设计为回形环绕形态，既可以通过环绕的线缆实现一定程度的长度收纳，也让产品本身具备更强的视觉辨识度，在满足家用取电基本功能的前提下，兼顾了桌面摆放的装饰性，同时所有结构尺寸均参考现有家用排插的安规标准设计，插孔间距、开关尺寸、线缆直径都符合实际使用需求，确保创意造型不脱离产品的实用属性。
