塑料注射成型工艺验证立方体结构

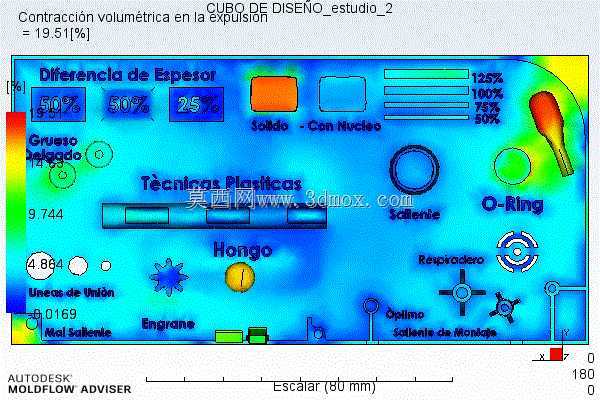

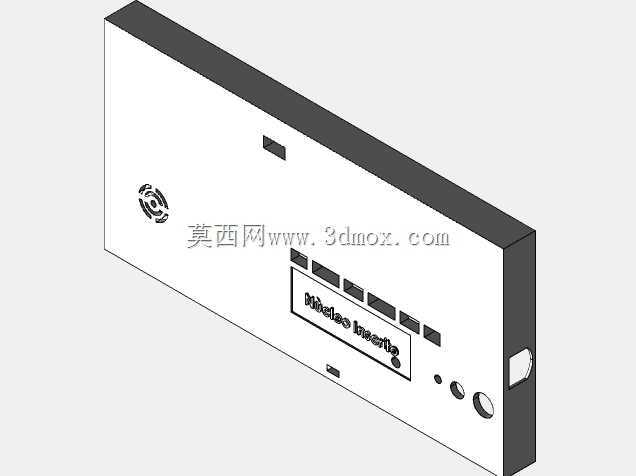

　　该立方体并非单一功能零件，而是面向注射成型工艺验证的综合样件，用于在结构设计阶段同步评估材料流动、体积收缩、壁厚过渡、密封区域和装配特征。工程人员在模具开发前使用这类样件，可提前发现局部滞流、缩痕、翘曲和脱模困难等问题，从而减少反复修模。样件表面布置了多种典型几何特征，包括不同厚度的矩形区域、圆形凸台、环形槽、薄壁筋位、柱状连接位以及带定位作用的异形轮廓。这些特征分别对应实际产品中常见的壳体、卡扣、密封圈槽、安装柱和加强筋，使一次模拟能够覆盖多类成型风险。从模流结果看，体积收缩在顶出阶段存在明显梯度，厚壁区与薄壁区之间的收缩差异会直接影响尺寸稳定性。设计时需要把主承载区域放在收缩较均匀的位置，

　　避免关键配合面落在急剧变厚或变厚后再变薄的过渡带。壁厚差异控制应服务于熔体填充路径，过厚区域容易形成内部缩孔，过薄区域则会提高注射压力并造成短射。样件中标注的厚度对比区可用于校准材料数据库，也能帮助判断浇口位置是否合理。浇口应优先选择在料流顺畅、便于排气且后续修整影响较小的区域；若从一侧偏心进料，远端环形和细筋特征可能出现迟滞，导致熔接痕落在受力或密封部位。密封结构采用O形环槽形式，槽宽、槽深和拔模角度需要与所选橡胶件压缩率匹配。槽口边缘不能有锐边，否则合模时容易划伤密封圈；槽底也应避免局部壁厚突变，防止成型后密封圈槽变形而引起泄漏。柱状装配位用于模拟螺钉柱或定位柱，其根部应设置圆角并控制肉厚，

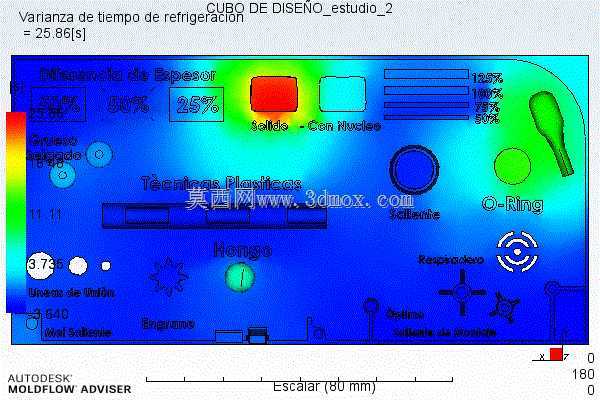

　　必要时采用火山口或局部减胶方式降低表面缩痕。薄壁筋位用于验证流动长度与厚度比，筋条过厚会在对应外表面形成缩痕，过薄则填充困难并增加模具断裂风险。流道和冷料区域的布置体现了对材料前锋温度的考虑。冷料井能够收集前锋冷料，减少冷料进入型腔后形成斑点或短射；分流道截面应在压力损失和材料消耗之间取得平衡，过细会显著提高充填压力，过粗则延长冷却时间。顶出阶段的体积收缩数据还可用于反推脱模斜度。对于外观面和密封面，拔模角度需结合表面蚀纹深度加大；对于深腔柱位，应保证顶出时受力均匀，避免顶白、顶穿或局部拉伤。若样件中存在侧凹或横向卡扣，则需要评估滑块、斜顶或强制脱模的可行性，并在三维模型中预留足够的运动空间。安装边界方面，

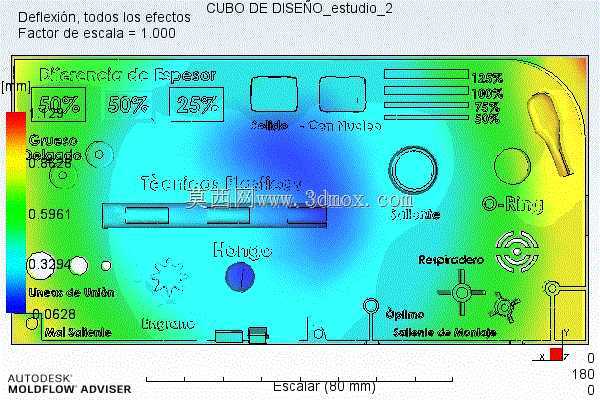

　　立方体基准面可作为检测平面，用于校核翘曲量和关键孔位同轴度。所有配合尺寸不应孤立标注，而应建立统一基准链，使模具加工、成型收缩和后续装配检测能够共用同一坐标系。对于需要嵌入螺母或金属件的区域，周围塑料壁厚要能承受包覆应力，避免冷却后开裂。该样件的价值在于把抽象的工艺参数转化为可见的几何响应。结构工程师可据此调整壁厚梯度，模具工程师可据此优化浇口、冷却和顶出，工艺工程师则可据此设定保压切换点和冷却时间。通过这种前置验证，最终产品在批量生产时更容易获得稳定的尺寸、较低的内应力和可靠的装配性能。
