四腔冷流道传感器壳体注塑模具

　　这套模型呈现的是一副用于传感器外壳类塑件成型的冷流道注射模具，采用一模四腔布局，适合批量生产尺寸较小、外观与尺寸一致性要求较高的塑料壳体。从实际生产角度看，这类模具常布置在中小型卧式注塑机上，用于电子元件外壳、接插件外罩、传感器封装件等制品的连续成型。冷流道结构在主流道与分流道中保持塑料熔融状态，开模时只取出制品，不产生或仅产生少量浇注凝料，能够减少回头料处理环节，缩短单次循环中取件和清料的时间。

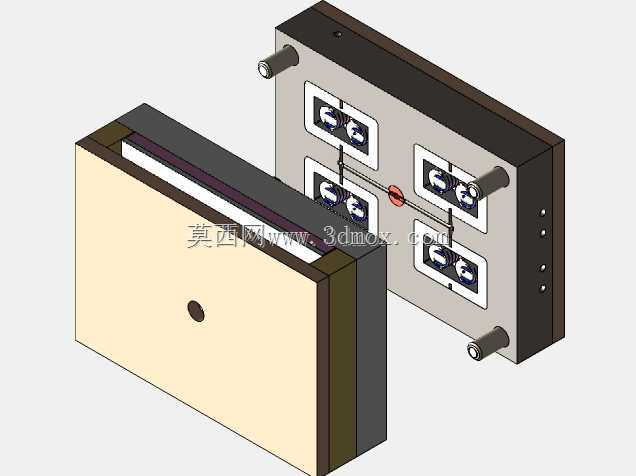

　　模型中模板分层关系清晰，动定模对合后形成完整的封闭型腔。四个型腔围绕中心浇注区域均衡布置，分流道走向尽量保持对称，目的是让熔体在相近压力和充模时间内进入各腔，降低不同型腔制品出现缺胶、飞边、收缩不均的概率。浇口位置选择在壳体非外观面或便于后续修整的区域，既保证填充顺畅，也减少浇口痕迹对装配面的影响。冷却水道沿模仁周边分布，接口设置在模板外侧，符合现场接水管的操作习惯，有助于缩短制品冷却定型时间并稳定成型尺寸。

　　从安装边界看，模具外形为规则矩形板叠结构，外侧设有导柱、导套和定位连接部位，整体厚度、长宽尺寸需与注塑机拉杆间距、容模量及开模行程匹配。顶部定位环与主流道衬套用于对准注塑机喷嘴，保证注射时对中；侧面或端面的锁模、顶出相关结构则需对应设备的顶棍孔和安装码槽。设计时不能只看三维装配是否干涉，还要核对吊环孔位置、撬模槽、分型面承压面积以及顶出行程，避免上机后出现取件不足、冷却接头干涉或装夹困难。

　　结构设计上，该类传感器壳体若带有卡扣、小孔或局部薄壁，通常需要在相应位置设置镶件、顶针或小型滑块，以便加工、排气和维修。模型把模板、紧固螺钉、导向件、冷却接口及成型区域的相对位置表达完整，可用于检查分型线走向、流道平衡、顶出布置和水路避让。对于结构设计人员而言，这类模型的价值不在于单纯展示外观，而在于帮助理解冷流道注射模从浇注、冷却、导向到顶出的空间协调关系，以及在有限模架尺寸内如何兼顾成型效率、加工工艺性和现场装拆维护。
