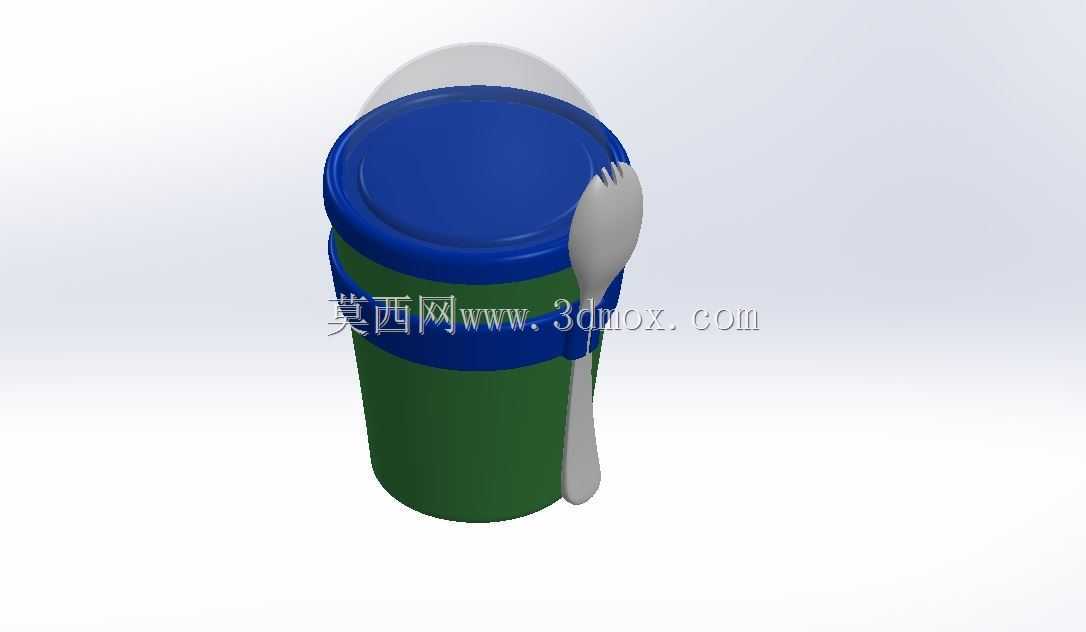

带折叠餐勺的便携密封酸奶杯结构设计

　　这款带折叠餐勺的便携密封酸奶杯，核心面向即食冷藏乳品的户外、通勤、办公场景设计，整体采用杯身、密封盖、一体式折叠餐勺三大模块组合，所有部件均适配常规食品级注塑工艺，可直接用于量产开模。杯身采用上宽下窄的微锥造型，底部预留3mm厚度的环形支撑脚，放置在平面时可形成稳定支撑，避免冷藏环境下杯底凝水导致打滑；锥度设计同时兼顾两个工程需求，一是注塑脱模时可直接沿轴向顶出，无需额外侧抽芯结构，降低模具加工成本，二是堆叠储运时同规格杯体可嵌套1/3高度，大幅提升仓储、运输环节的空间利用率。杯口位置设计有双层环形卡扣槽，与杯盖的两道凸筋形成过盈配合，过盈量控制在0.2mm，既可以保证冷藏状态下酸奶不渗漏，也能让用户徒手开启，无需借助额外工具。

　　杯盖侧面做了1.5mm深度的竖向防滑齿，手部沾有冷凝水或乳品残留时也能稳定施力拧开。折叠餐勺通过杯身侧面的一体化卡扣导轨固定，勺柄采用两段式铰接结构，铰接轴位置做了限位凸点，展开后勺柄与勺头保持180度平直状态，食用时不会出现弯折晃动；收纳状态下勺头贴合杯盖侧面轮廓，整体不会突出杯身最大外径，放入包袋时不会勾挂其他物品。从安装边界来看，杯身最大外径位于杯口位置，整体轮廓无外凸尖锐结构，可直接适配市面上常规的杯式自动灌装机工位，无需改动现有灌装生产线的定位治具；杯盖顶部预留了0.3mm深度的平面标签区，可直接粘贴产品信息标贴，也适配喷码设备的生产日期打码作业。结构设计上还做了壁厚均匀化处理，杯身主体壁厚控制在1.8mm，卡扣、

　　铰接位置局部加厚至2.5mm，避免注塑过程中出现缩痕、翘曲问题；所有转角位置均做了R0.5以上的圆角过渡，既避免应力集中导致部件开裂，也便于使用后的清洗作业，无清洁死角。这款结构除了用于酸奶盛装，也可适配布丁、果酱、代餐粥等同类即食食品的包装需求，折叠餐勺的集成设计省去了额外配备餐具的麻烦，卡扣固定结构也避免了运输过程中餐勺脱落、污染的问题。
