雷克斯轮履复合越野漫游机器人

　　该轮履复合移动平台的结构设计，核心是在紧凑车体上同时布置轮式与履带式行走单元，以兼顾铺装路面快速转场和非铺装地形的越障通过能力。车体主承力框架采用镂空式板架结构，在三维建模阶段通过减重孔、加强筋和局部翻边控制整体重量，同时保证悬架安装点、驱动元件固定点以及上部载荷接口的刚度，避免越野冲击下出现框架变形。从实际使用场景看，这类底盘可承担野外巡检、地形勘探、教学实验以及小型设备运载任务。轮式端适合在硬化路面实现较低阻力的高速移动，履带端则在泥泞、碎石、台阶或沟壑环境中提供更大接地面积和抓附力，两侧行走系统配合后，机器人能够根据地面条件调整姿态，降低单侧打滑或托底的概率。悬架部分采用带弹性元件的摆臂结构，建模时需要重点核对轮轴跳动行程、

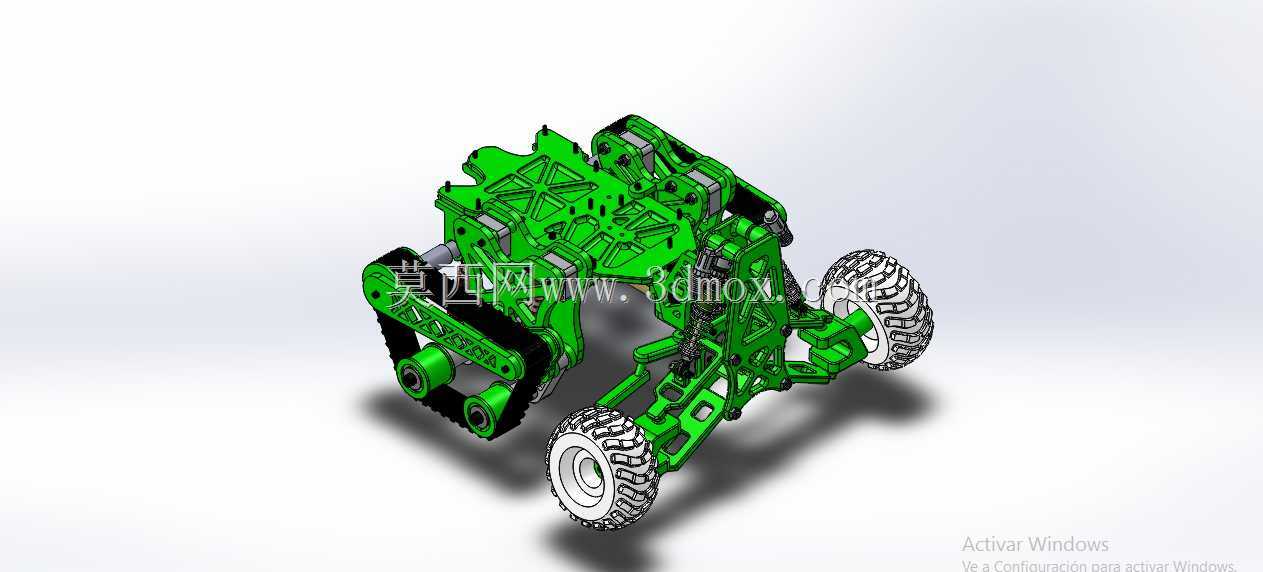

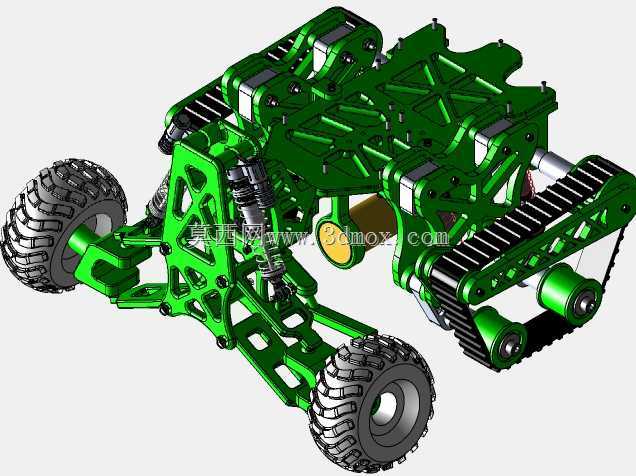

　　摆臂回转中心以及减震器安装角度。若行程预留不足，越障时车轮容易硬撞限位；若减震器角度过于竖直或水平，则会影响力传递效率并造成安装空间浪费。图中可见轮组与履带组分别位于车体前后区域，这种布局有利于把重心控制在接地轮廓中部，减少爬坡时前倾或后翻的风险。设计思路上，车体上部预留了较平整的安装面和多孔位接口，可扩展传感器支架、控制盒、电池舱或任务载荷。结构工程师在装配时应先确定载荷重心，再反向校核车架强度和行走系统接地压力，不能只按静态外观布置元件。外形边界方面，需关注履带突出量、车轮外撇角度以及摆臂下摆后的最低点，这些尺寸直接决定机器人能否通过狭窄通道、越过路沿或在斜坡上保持稳定。接线与维护空间也应在模型阶段预留，尤其是驱动轮、张紧轮和悬架铰接点，不能被外壳或上部设备遮挡。该模型对理解复合行走机构的空间布置、悬架匹配和载荷安装具有较强参考价值。
