大承载弧形传感吊具结构设计

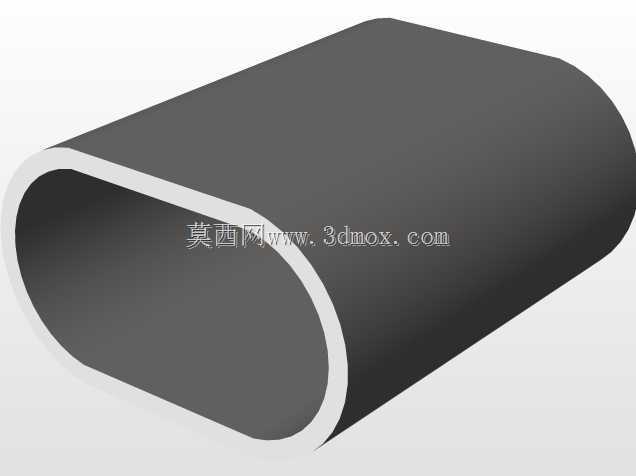

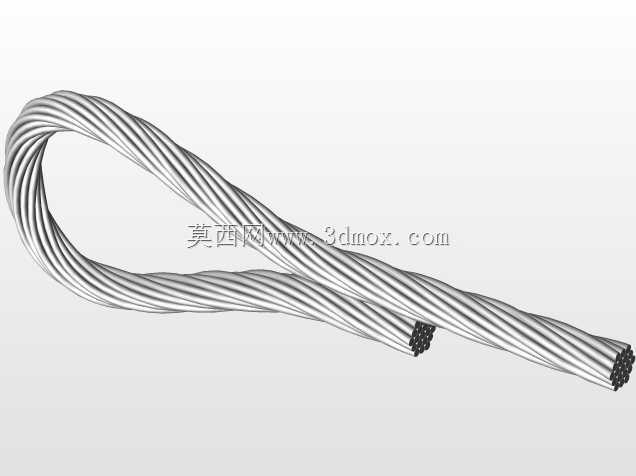

　　该构件呈现为细长弧形受力件，两端带弯折连接端，整体轮廓接近半圆，适合在受限空间内跨越障碍物完成吊挂、牵引或传感布置。端部小回折结构用于穿装销轴、挂钩或连接接头，可将载荷沿弧线传递至两端支点，避免直线吊索与周边设备、管线或工件发生干涉。

　　从工程使用看，这类弧形件常见于吊装工位、试验台架、专用工装以及需要测量张力或变形的传感环节。构件中部弧线较长，能够在两点之间形成较大的净空包络，操作人员可在弧下布置试样、夹具或检测元件；两端连接点则决定安装跨距和吊挂高度。实际选型时，需要先确认两端支点的水平距离、垂直落差以及连接孔位方向，再核对弧线最低点与被吊物之间的安全间隙，防止起升过程中刮碰。

　　设计上不能只把它看作普通弯杆。弧形截面在受拉时会伴随附加弯矩，端部弯折区尤其容易形成应力集中，因此建模时应保留连续过渡，不宜在折角处使用尖锐棱边。若该件作为传感承载件使用，还需关注中段应变区的几何一致性：截面突变会削弱测力重复性，弧线上的局部凹槽、焊点或夹持点也可能改变力流路径。较合理的做法是让主要测量段保持等截面，端部仅在连接所需范围内逐步成形，使应变分布更稳定。

　　安装边界方面，两端接头需要预留销轴装入空间和防松、防脱位置；弧形外侧应留出与护罩、机架的距离，内侧则要保证绳索、电缆或工件不会贴死摩擦。若用于频繁起吊工况，还应检查端部开口方向与受力方向是否一致，避免侧向加载使弧形件产生平面外扭曲。三维建模时可先建立两端连接点和弧线中心线，再沿路径扫掠实体，这样便于调整曲率半径、端部角度和截面规格，也方便后续进行干涉检查与受力校核。
