法兰式扭矩限制联轴器结构设计

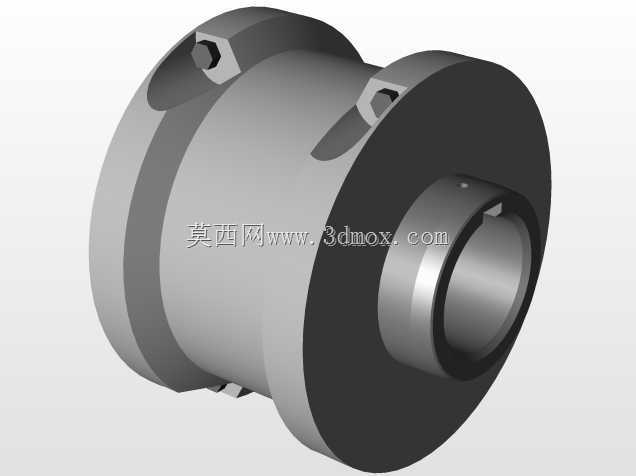

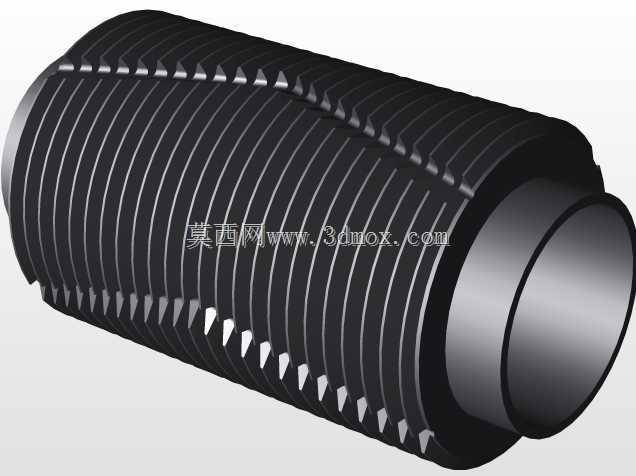

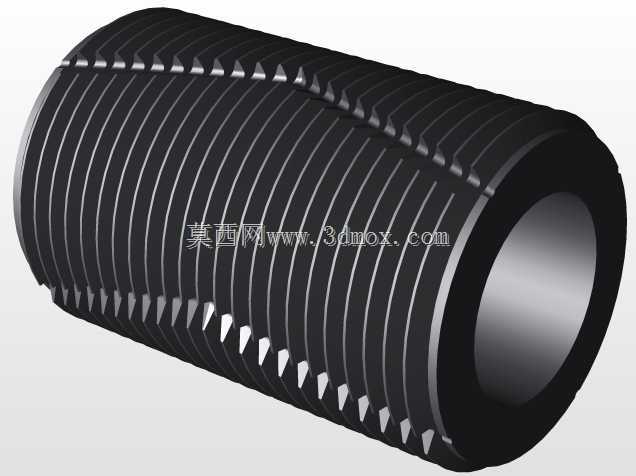

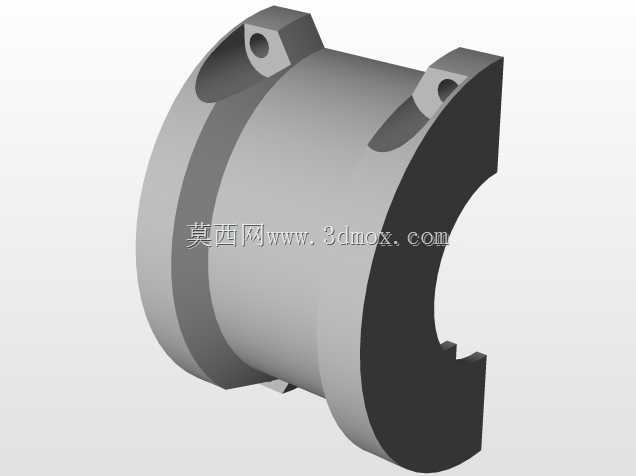

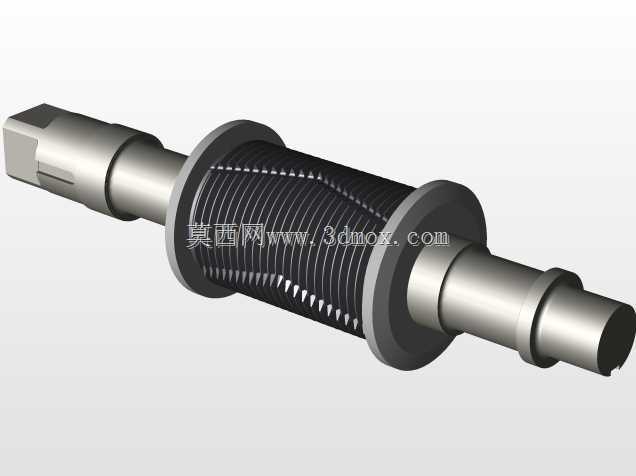

　　该传动件采用两端法兰对接的筒式构型，主体为回转对称结构，外圆设置多组周向均布的沉头紧固孔，用于输入端与输出端的轴向锁紧固定。中部筒体预留足够的壁厚与径向空间，内部可集成弹性体、摩擦片或钢球式扭矩传递机构，在正常工况下依靠预紧摩擦力或啮合结构传递额定转矩，当负载超过设定阈值时，内部传动副发生打滑或脱开，切断动力传递路径，避免伺服电机、减速器及下游执行机构因堵转、冲击载荷发生断轴、齿轮崩齿等损坏。

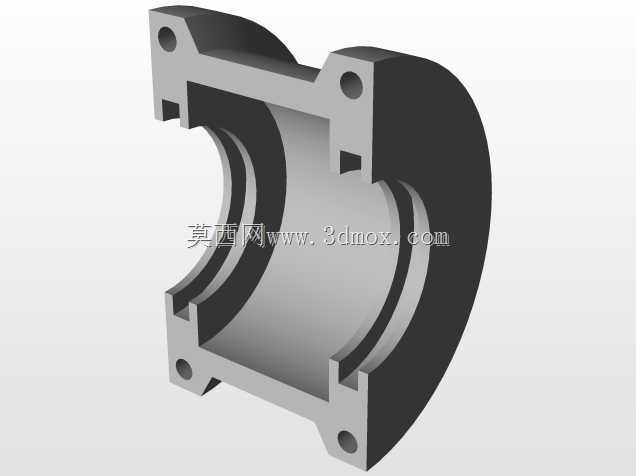

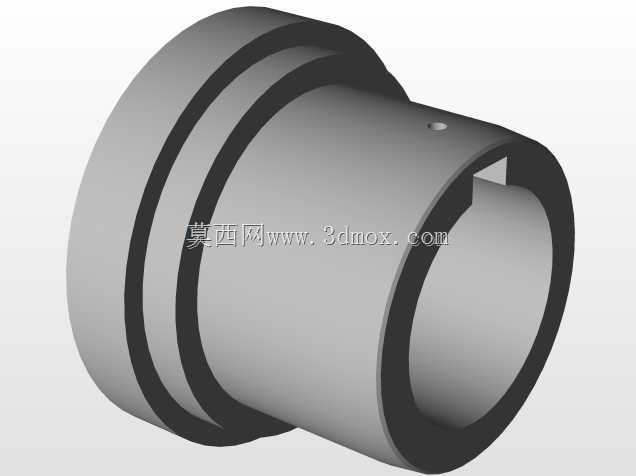

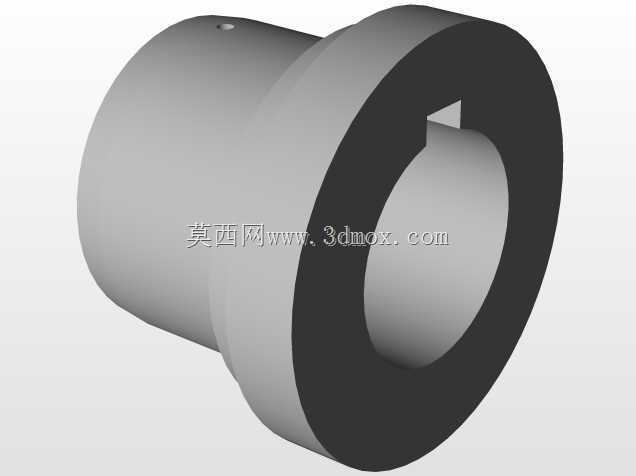

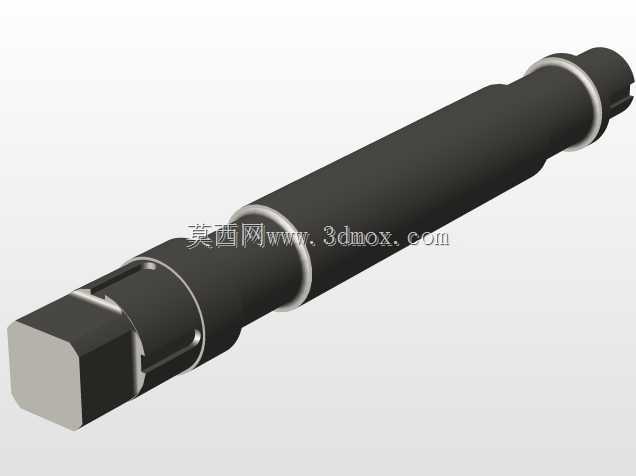

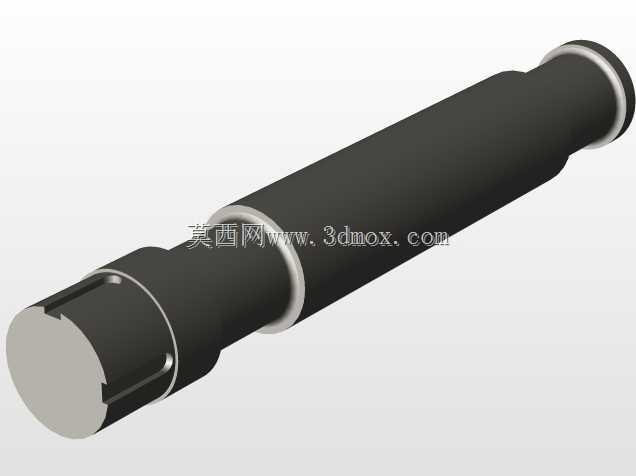

　　从安装边界来看，两端法兰端面为主要定位基准，设计时需严格控制端面与内孔轴线的垂直度，保证装配后两轴的同轴度误差处于允许范围内，降低高速运转时的附加径向载荷。外圆紧固孔采用沉头结构，可将螺栓头部完全埋入法兰端面以内，既避免旋转过程中外露件带来的安全隐患，也能缩减整机布置所需的径向空间。内孔作为轴系配合面，可根据实际轴径加工键槽、锁紧螺纹或采用胀套连接形式，适配不同直径的动力输入输出轴。

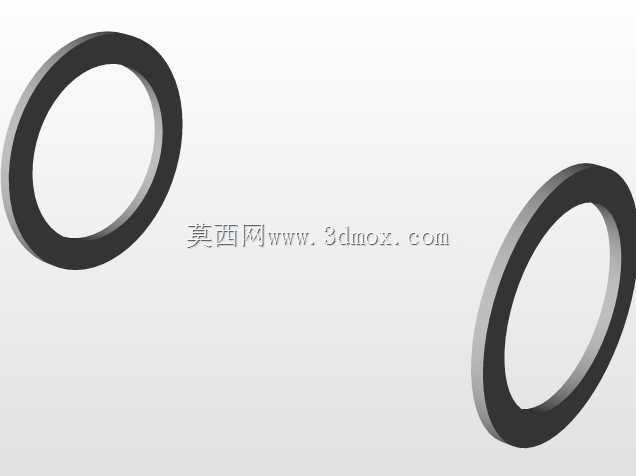

　　这类结构常见于自动化输送线、包装机械、机床进给机构以及轻工设备的传动链中，尤其适合存在频繁启停、负载波动或易发生机械卡滞的工位。在三维建模过程中，需优先保证回转特征的同轴度约束，周向孔组采用圆周阵列方式生成，确保各孔位置度一致；筒体与法兰的过渡处设置合理圆角，降低应力集中系数，同时兼顾铸造或机加工的工艺可行性。建模时还需预留内部摩擦片、碟簧等零件的装配空间，校验螺栓拧入时的工具操作空间，避免实际装配中出现干涉。整体结构没有复杂的异形曲面，全部由圆柱、法兰盘、孔组等常规机加工特征构成，加工工艺成熟，后期维护时只需拆开法兰即可更换内部磨损的摩擦元件，无需整体拆卸整条传动链，能够有效缩短设备停机维护的时间。
