深沟球轴承与紧固件集成组件结构设计

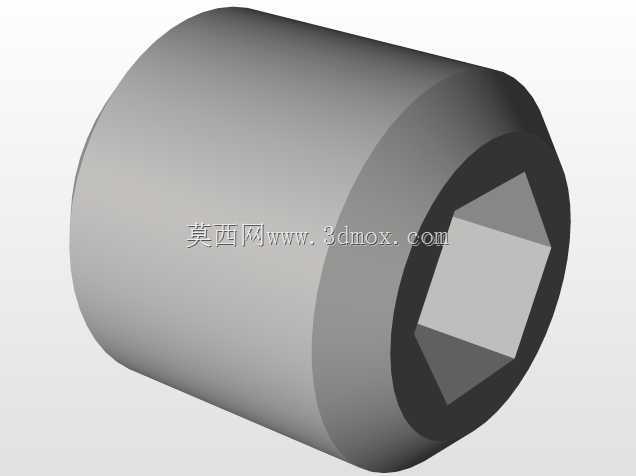

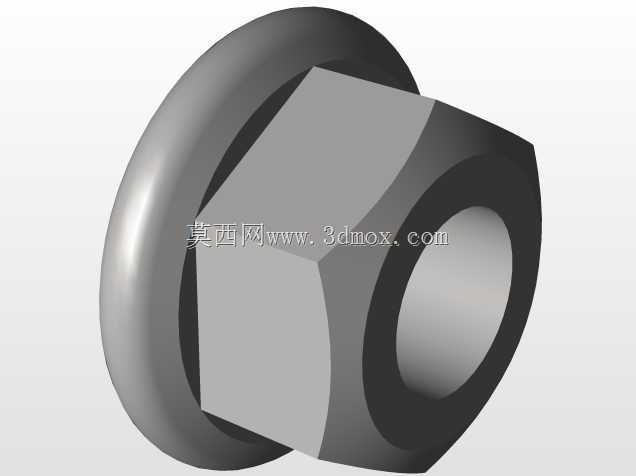

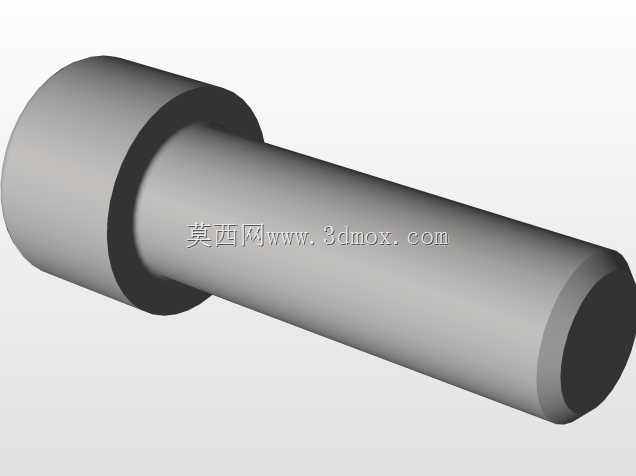

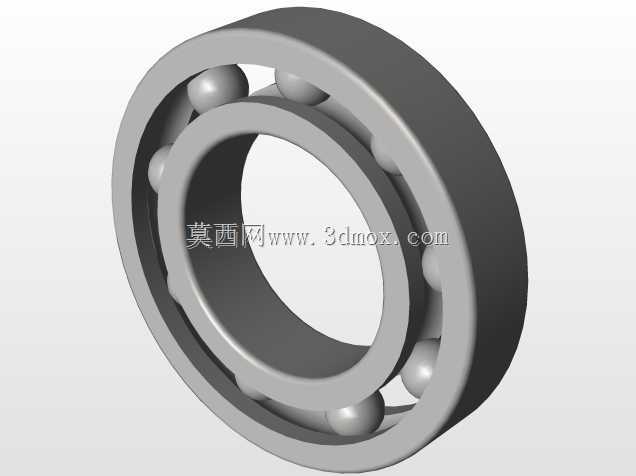

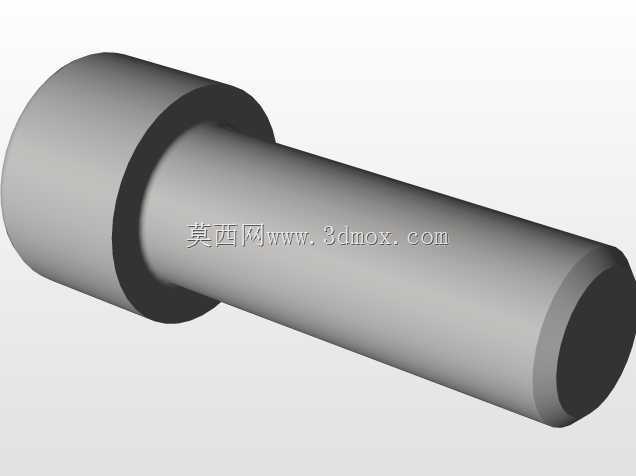

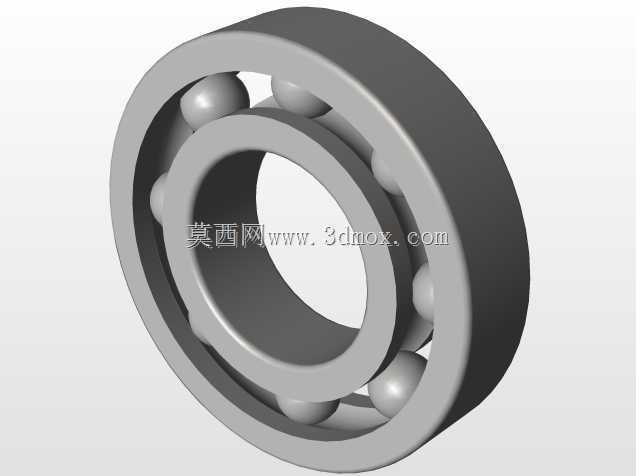

　　这套集成组件覆盖旋转支承与装配紧固两类基础机械要素，核心展示件为深沟球轴承，配套紧固件可用于轴承座、端盖、传动部件的锁紧固定，在中小型输送线、轻工包装设备、普通机床辅机、小型电机输出端等场景中十分常见。深沟球轴承的内圈与转轴采用过盈或过渡配合，外圈嵌入轴承座孔承担径向载荷，也可承受一定限度的双向轴向载荷；滚道内的钢球由保持架均匀分隔，运转时相邻滚动体不会直接接触摩擦，能有效降低运行阻力与磨损量。从结构设计逻辑看，轴承内外圈的滚道曲率与钢球直径匹配，既保证接触应力分布均匀，也预留了合理的游隙，避免温升后热胀引发卡滞。组件中的螺钉类紧固件需根据安装空间选择公称长度与螺纹规格，紧固时控制预紧力矩，防止压溃轴承端面或造成座体变形；

　　轴承的轴向定位可通过轴肩与孔肩实现，定位台肩高度需低于套圈拆卸倒角尺寸，方便后期使用拉马完成维护拆卸。外形与安装边界方面，轴承外径需与座孔公差匹配，内径与轴颈的公差等级通常按IT6至IT7选取，安装面的粗糙度、同轴度会直接影响轴承运转精度与使用寿命；相邻紧固件的分布圆直径要避开轴承外圈边缘，预留扳手操作空间，端盖处的螺钉需沿圆周均布，保证压紧力均匀。建模过程中，钢球与滚道的相切约束、保持架的兜孔间隙、螺钉头与沉孔的贴合面都需要准确还原，这些细节直接决定装配干涉检查与运动仿真的可信度。实际选型时，还要结合设备转速、载荷性质、润滑方式确认轴承的密封形式与精度等级，紧固件则根据受力环境选择强度等级，整套组件的参数匹配最终服务于设备长期稳定运行。
