角接触球轴承配套密封锁紧组件结构

　　这套三维结构围绕角接触刚性轴承的完整安装配套体系搭建，覆盖轴承轴向定位、旋转密封、间隙调整、防松锁止全流程的零件组合，常见于机床主轴、精密传动箱、伺服动力端这类对旋转精度和运行可靠性要求较高的装配场景。整套组件的核心设计逻辑，是在有限的轴承座安装空间内，同时解决轴承预紧、润滑留存、外界杂质阻隔、紧固件回转松脱这几个工程现场最常出现的装配痛点。

　　从零件功能拆分来看，不同平垫圈承担不同的定位作用：普通平垫圈用于分散锁紧螺母的压紧应力，避免螺母端面直接压伤轴承外圈或箱体加工面；弹簧垫圈则在螺母拧紧后提供持续的轴向张紧力，抵消设备运行中因振动、温度变化带来的螺纹预紧力衰减。DIN472标准孔用挡圈嵌入轴承座内壁的环槽内，作为轴承外圈的轴向限位结构，相比传统端盖定位，能大幅缩减轴向安装尺寸，适合结构紧凑的传动单元。

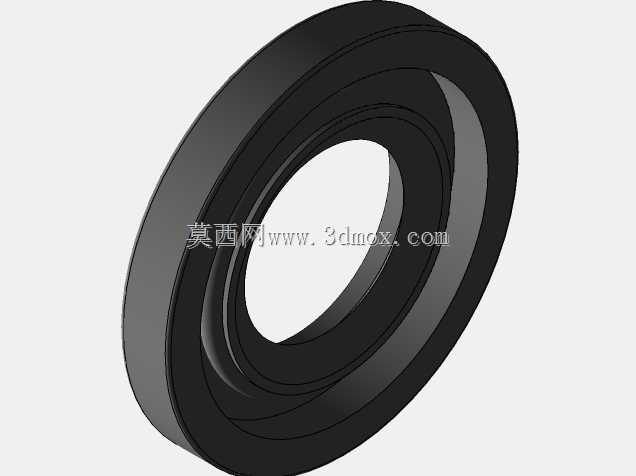

　　橡胶油封（RETENES）是整套组件的动密封核心，其双唇结构中主唇口贴合旋转轴面，阻断内部润滑脂外泄，副唇口朝外阻挡粉尘、切削液、金属碎屑进入轴承腔。建模时严格还原了油封的腰部薄壁弧度、唇口弹簧槽结构，以及外圈与座孔的过盈配合尺寸，确保装配后密封件不会随轴转动出现跟转漏油问题。

　　锁紧螺母采用带安全锁片的结构，螺母拧紧到设定预紧量后，将锁片的凸耳弯折卡入螺母槽与轴的键槽内，完全锁死螺纹副的相对转动，避免高速正反转、冲击载荷下螺母退丝。角接触轴承本身的滚道接触角、滚动体排布、内外圈挡边结构也完整还原，可直接用于模拟轴承配对安装时的预紧变形、载荷传递路径。

　　安装边界方面，所有零件的配合尺寸遵循通用机械设计标准：油封外径与座孔采用H8/s7过盈配合，内唇与轴采用h11间隙配合；挡圈槽的直径、宽度、倒角完全匹配DIN标准尺寸；锁紧螺母的螺纹规格、垫圈内外径与轴承内径形成统一的尺寸链，三维装配状态下可直接校验各零件的轴向间隙、同轴度，避免实际装配中出现垫圈干涉、油封压装不到位、挡圈无法入槽的问题。
