内燃机动力系统多缸曲轴三维结构设计

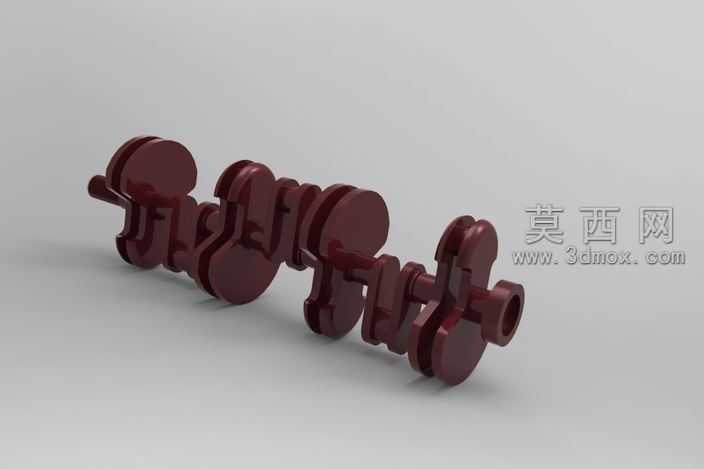

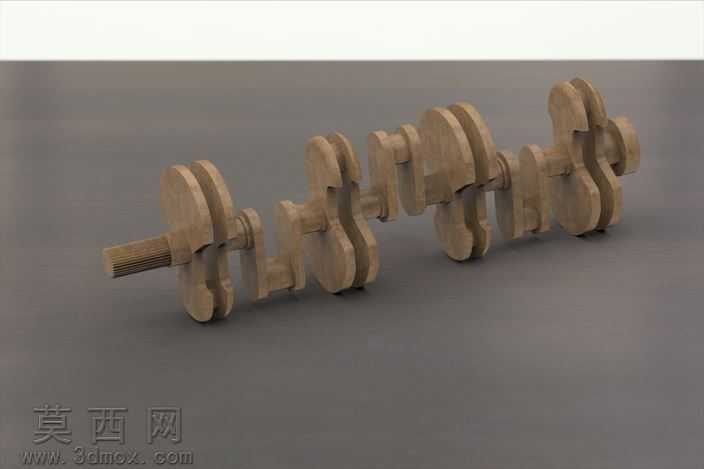

本作品为内燃机动力系统配套的多缸曲轴三维建模作品，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先梳理曲轴的功能逻辑与装配约束关系，确定整体尺寸链后再逐步细化各段结构。建模初期先绘制主轴颈的中心轴线作为基准参考，依次定位各曲柄销的偏心距，严格匹配四缸内燃机的做功间隔角对应的曲柄排布角度，保证各缸曲柄的相位差符合动力输出的平衡要求。结构设计上，完整还原了主轴颈、曲柄销、曲柄臂、平衡块、前后端输出轴段的全部细节：主轴颈与曲柄销的过渡位置设计了标准圆角结构，避免应力集中导致的部件疲劳损坏；平衡块的外形轮廓经过配重优化，可抵消曲柄连杆机构往复运动产生的惯性力，提升动力系统运转的平稳性；前端轴段预留了正时齿轮、皮带轮的安装定位结构，后端设计了飞轮连接的法兰定位面与螺栓孔位，完全匹配实际装配的接口要求。材质渲染阶段，为模型赋予了合金钢锻件的材质属性，调整材质的粗糙度、反射率参数模拟锻钢经调质处理后的金属质感，渲染时采用三点布光方案，主光源从侧上方投射突出曲轴的曲面轮廓与结构层次，补光弱化阴影区域的细节丢失，辅光勾勒模型边缘提升整体立体感，最终呈现的效果清晰展现了曲轴各段的结构衔接、偏心排布特征与平衡块的配重外形。整个建模过程严格遵循机械设计的公差配合要求，各轴段的直径、长度参数，曲柄的偏心距、夹角参数均参考通用内燃机曲轴的设计规范，可用于动力系统的结构展示、装配干涉校验、运动仿真分析等场景，完整还原了真实曲轴的功能结构与外形特征。
