带导流涵道的多叶片螺旋桨结构设计

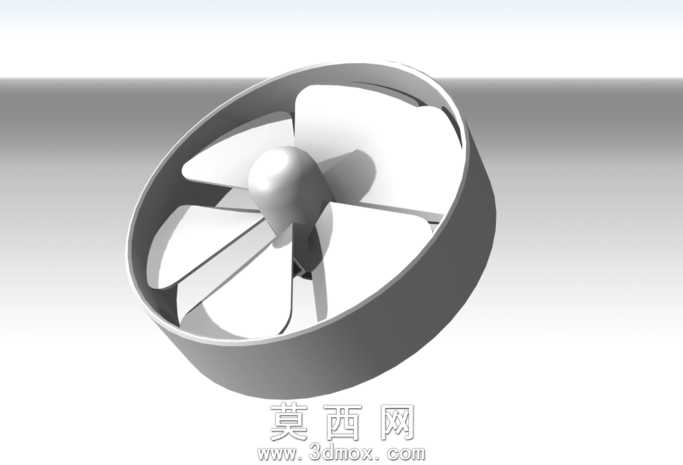

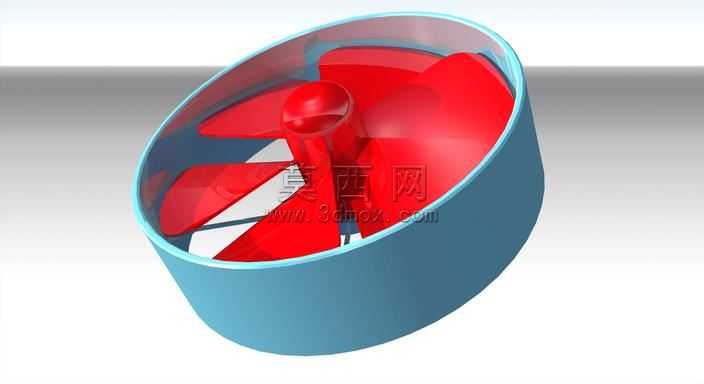

本作品为带环形导流涵道的多叶片螺旋桨三维建模作品，整体采用一体化结构设计思路，在常规开放式螺旋桨的基础上增设外围环形涵道结构，能够有效约束桨叶旋转时的流体流向，减少叶尖涡流损耗，提升推进效率，同时涵道结构可对内部桨叶形成物理防护，避免桨叶与外部物体发生碰撞损伤。建模过程中首先完成中心桨毂的基础造型，以中心旋转轴为基准，采用曲面放样功能构建单片桨叶的翼型曲面，桨叶从根部到梢部采用渐变厚度设计，根部与桨毂衔接处做加厚圆角过渡，保证结构连接强度，梢部做薄化处理契合流体动力学要求，完成单片桨叶建模后通过圆周阵列功能生成均匀分布的多片桨叶，保证各桨叶角度、尺寸完全一致，避免旋转时出现动平衡偏差。外围涵道采用薄壁圆筒结构建模，内壁与桨叶梢部预留均匀的装配间隙，涵道两端做圆滑导角处理，减少流体进出涵道时的阻力，涵道外壁做等厚处理保证整体结构刚度。材质渲染环节，桨叶与中心桨毂部分采用高饱和度红色工程塑料材质，添加轻微磨砂质感表现工程部件的真实触感，涵道部分采用浅蓝色哑光金属材质，表面添加细腻的金属颗粒质感，区分不同部件的材质属性，同时通过光影渲染突出桨叶曲面的弧度变化与涵道的环形结构特征。结构设计上充分考虑部件的装配合理性，中心桨毂预留轴孔安装位，可匹配对应规格的动力输出轴，涵道与内部桨架的连接位置做隐藏式支撑结构设计，在保证结构连接强度的同时减少支撑结构对流体的阻挡。整体建模过程严格遵循参数化设计原则，各部件尺寸关联对应，可根据实际使用需求调整桨叶数量、涵道直径、桨叶角度等核心参数，适配不同动力规格、不同应用场景的推进需求，可用于小型航空飞行器、水下推进装置、涵道风扇类产品的结构验证与方案展示。
