螺旋锥齿轮传动副精密结构设计

项目分类:齿轮 发布时间:2022-05-03 ID:612978
  • 螺旋锥齿轮传动副精密结构设计
  • 螺旋锥齿轮传动副精密结构设计
  • 螺旋锥齿轮传动副精密结构设计

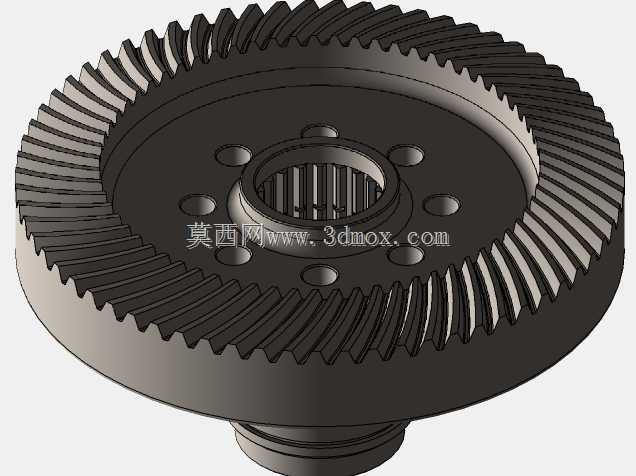

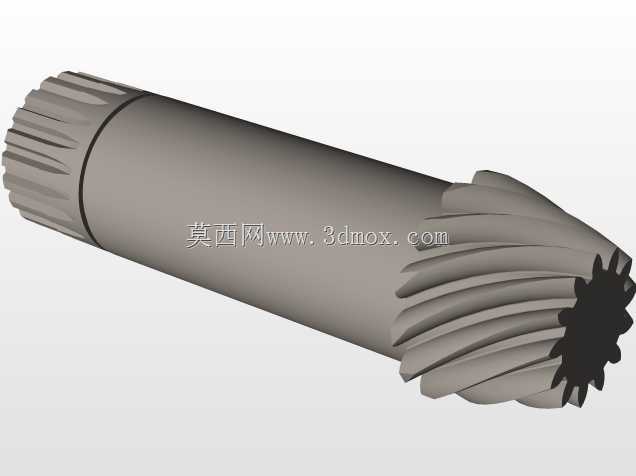

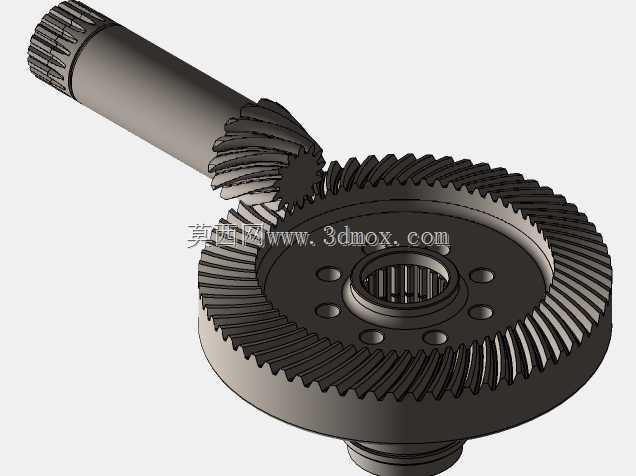

  这套交错轴螺旋锥齿轮传动副,常见于车辆驱动桥主减速器、小型工程机械转角传动单元以及需要垂直变向传递扭矩的设备内部,核心作用是在输入轴与输出轴呈90度交错的工况下完成动力换向,同时通过设定的齿数比实现减速增扭。从结构上看,主动小齿轮采用轴齿一体化设计,轴端加工有外花键,用于和输入侧的联轴器、法兰或者传动轴内花键配合,保证周向固定并传递扭矩,轴颈区域预留了轴承安装位,可匹配圆锥滚子轴承或深沟球轴承组件,约束轴系的径向与轴向窜动。齿部位于轴身中段,螺旋齿向与从动大轮的齿向精准配对,啮合过程中多齿同时接触,相比直齿锥齿轮,重合度更高,传动冲击更小,运行噪音更低,承载能力也更强。从动大齿轮为盘式结构,中心设置内花键通孔,

  可直接套装在输出轴或者差速器壳体的配合轴颈上,端面均匀分布多个螺栓过孔,用于和对接法兰完成轴向锁紧固定;轮缘区域加工连续螺旋锥齿,齿向曲率经过修形处理,可补偿装配误差、负载变形带来的啮合偏移,避免齿端应力集中。腹板处做了轻量化挖空设计,在保证整体刚性的前提下降低转动惯量,让启停响应更迅速。建模过程中,齿面采用渐开线锥齿轮共轭曲面生成逻辑,严格控制分锥角、螺旋角、压力角以及齿厚参数,保证两轮在正确安装距下可以实现全齿面贴合;主动轴的各段轴径按照定位配合要求设置公差带,花键参数符合通用传动连接标准,从动轮的安装孔、螺栓孔位置度与端面垂直度均按照实际装配约束设定。实际选型装配时,需要重点核对两个齿轮的轴向安装距,保证节锥顶点重合,

  同时预留合理齿侧间隙,既要避免热态下齿面顶死,也要防止间隙过大引发换向冲击;轴承位的配合公差需要区分内外圈,和轴配合选过盈、和壳体孔配合选过渡或小间隙,保障轴系运转顺畅。这类传动组件对安装刚度较为敏感,支撑壳体的轴承孔同轴度、垂直度误差会直接影响啮合接触区位置,设计配套壳体时需要在轴承座周边设置加强筋,降低负载下的结构变形。
