多面体棱线空间桁架支撑结构造型

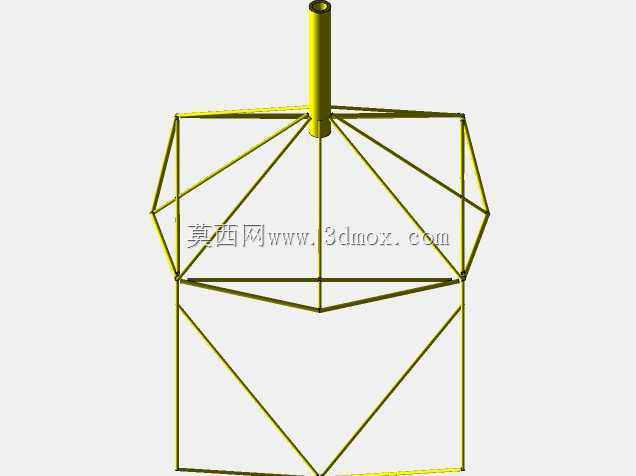

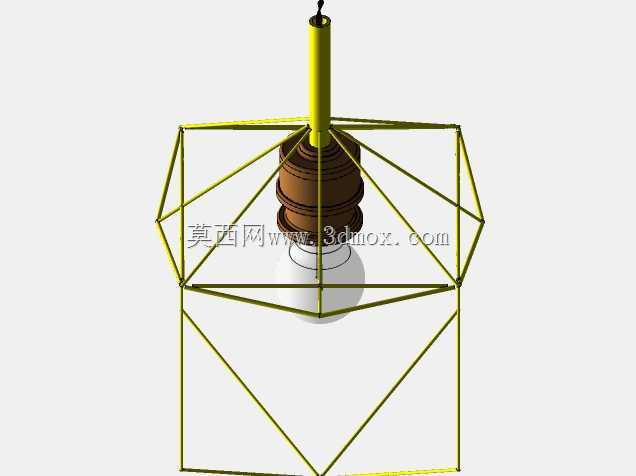

　　该结构以空间多面体棱线作为主要受力骨架，杆件沿几何边界布置，在较少材料用量下形成具有明确方向感的三维承托体系。顶部设置竖向圆管，可作为穿线通道、吊杆连接段或与上部构件对接的基准轴，其中心线与下部框架的几何中心重合，便于在装配时快速找正。中部框架由上下两层多边形轮廓和多根斜向腹杆组成，节点集中在多边形顶点位置，力流从顶部竖管向各斜杆扩散，再传递至下层杆件，整体受力路径清晰，适合承受竖向吊挂、侧向约束以及有限的扭转载荷。从使用场景看，这类结构可用于轻型展示装置、艺术化支撑骨架、实验台架、灯具悬挂框架或小型设备的外围承力件。它不依赖大面积封闭板面，而是通过杆件之间的几何关系获得刚度，因此在视觉上通透，在工程上也便于后期增减附件。

　　若用于展示或建筑小品，框架内部可布置线路、装饰件或传感器；若用于设备台架，则可在节点处增设安装板、抱箍或连接耳片，以固定小型功能模块。设计思路上，模型优先确定了中心竖管和上下多边形的相对位置，再以直线连接对应顶点，形成稳定的三角分割面。三角形腹杆能够减少平面外变形，使每根杆件主要承受轴向力，避免因细长杆受弯而导致截面浪费。下层杆件向外延伸形成支脚边界，支脚端点决定了落地或对接时的占位范围；在实际选型中，需要根据地面条件校核支脚间距，防止支撑面过小而引起倾覆。外形边界方面，上部竖管直径较小，适合与标准管接头、法兰或锁紧件配合；中部多面体最大轮廓决定了外围安全距离，安装时应预留检修空间，避免斜杆与周边管线、墙面或设备外壳发生干涉。

　　下部支脚并非等长直落，而是通过斜杆向外展开，使支撑宽度大于顶部连接区域，这种布置有利于提高整体稳定性。节点处理是该类结构的关键。若采用焊接，需控制顶点处多杆汇交的焊缝顺序，减少热变形；若采用装配式连接，则可在节点处使用接头块、球节点或板材夹持，以便运输和现场调整。杆件截面可根据载荷选择圆管、方管或型材，但应保持整体比例协调，过粗的杆件会削弱多面体棱线的轻盈感，过细则无法满足变形控制要求。对于需要频繁移动的场合，可在支脚底部设置脚轮或调节脚；对于固定安装场景，则可通过底板膨胀螺栓与基础连接。该模型还体现了几何约束与结构约束的统一：多边形边长、斜杆角度和竖管高度共同决定内部净空，设计时既要验算强度和稳定性，也要检查内部是否能够容纳预定的安装对象。杆件之间不应出现无意义交叉，所有连接关系应服务于传力、定位或装配需求。
