工业搅拌设备用混合臂结构设计

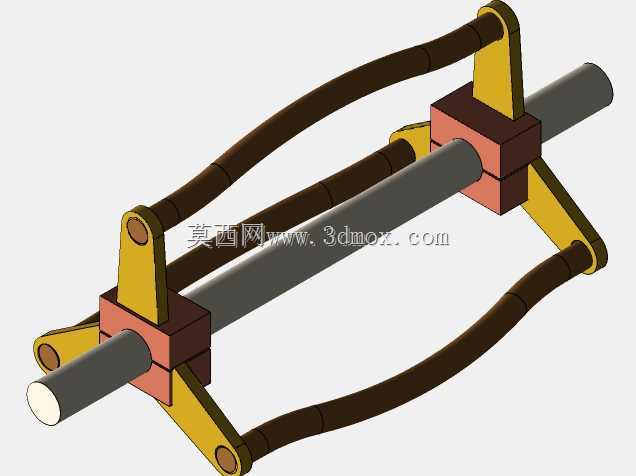

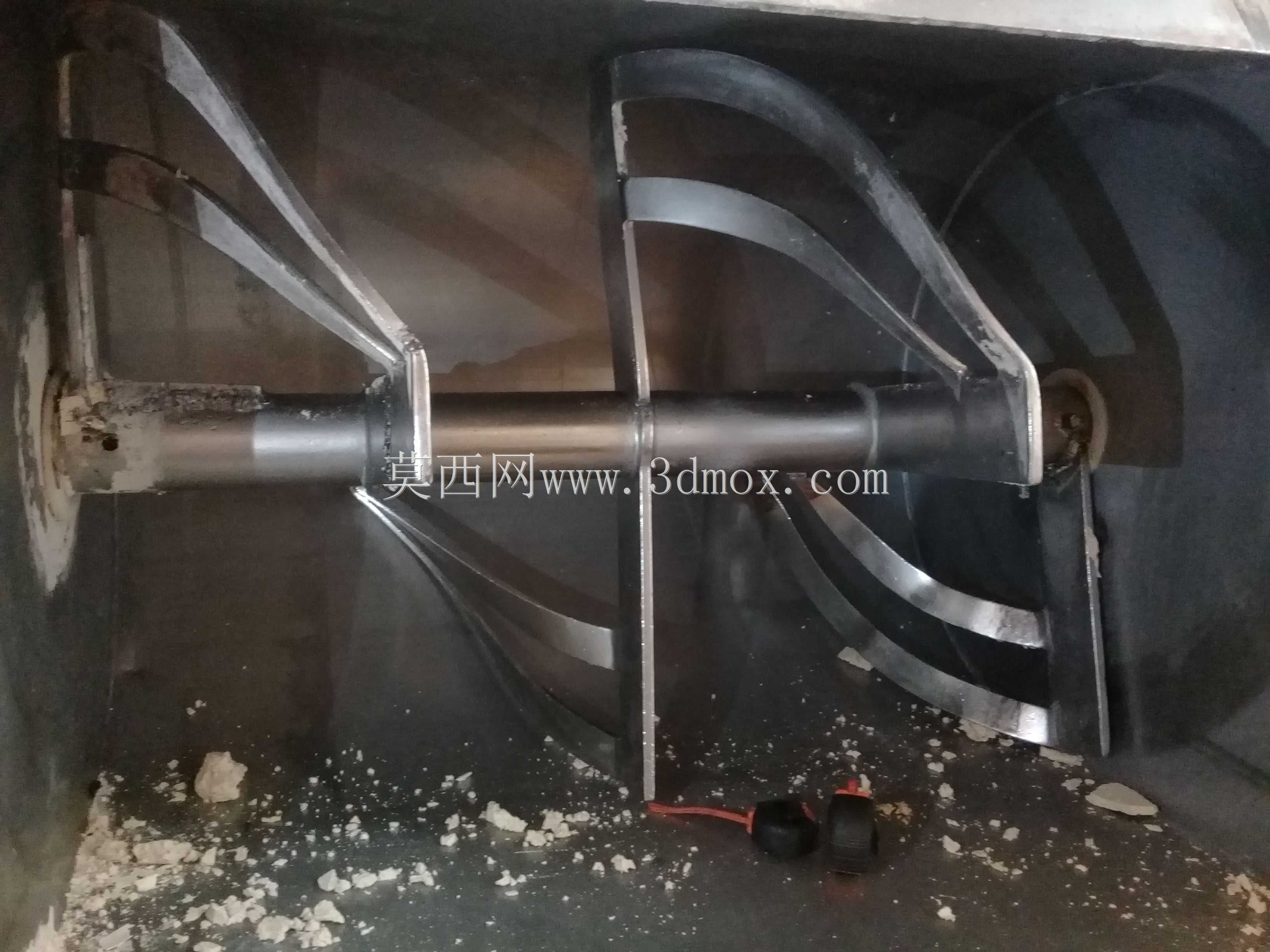

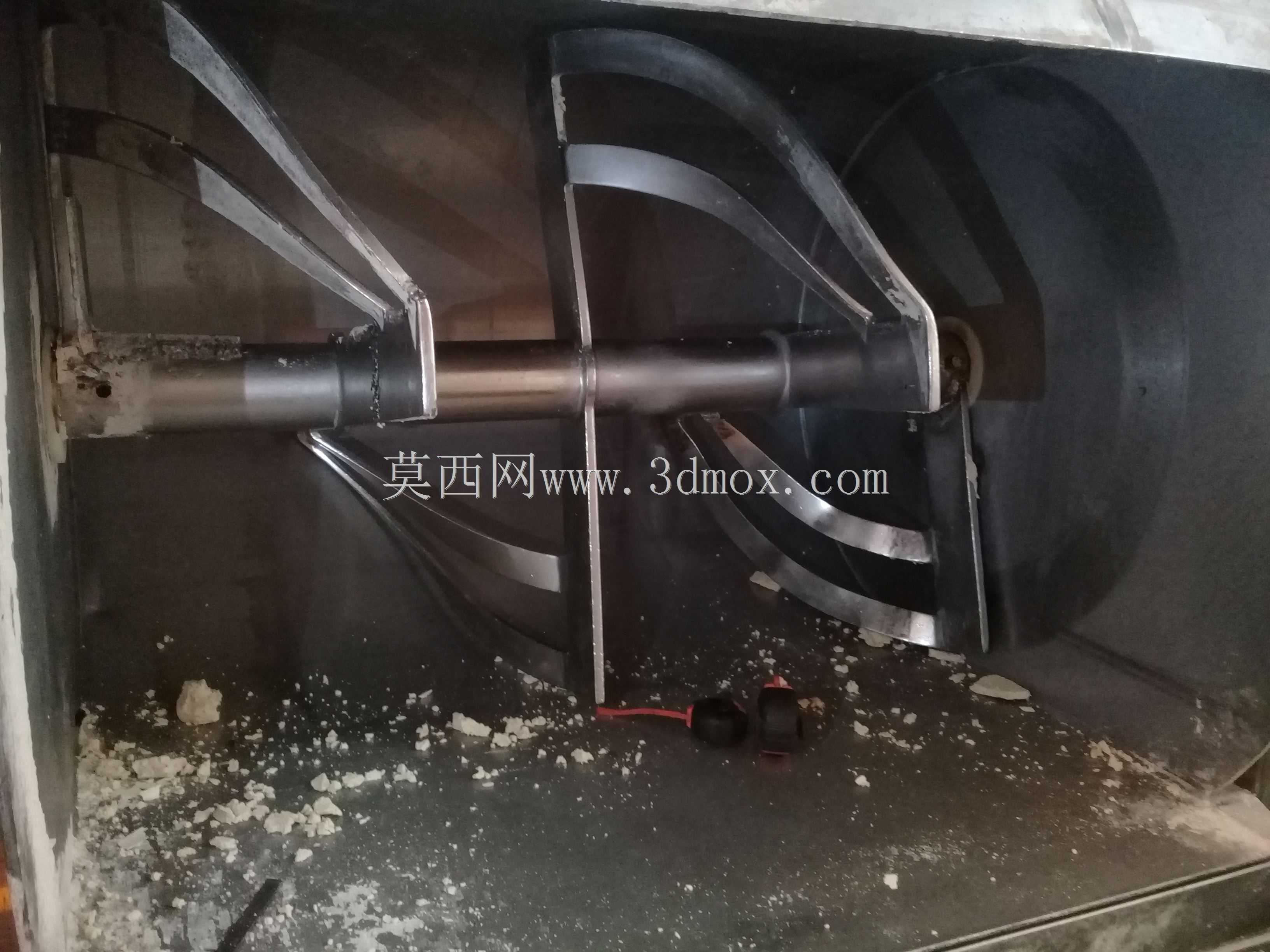

　　混合臂作为工业搅拌设备的核心执行部件，直接决定物料在搅拌腔体内的径向翻动、轴向对流与剪切混合效率，其结构形态并非随意弯折的杆件，而是围绕不同物料的流变特性、搅拌转速区间与罐体几何边界反复迭代确定。在化工浆料配制、食品粉体混配、建材浆料搅拌等工况中，混合臂需要带动桨叶推动高黏度物料脱离罐体死区，同时避免臂体自身形成物料挂壁的滞留面，因此臂体的截面选型、弯折角度与安装相位都要匹配实际搅拌流场。从结构设计逻辑来看，该混合臂采用分段式弯折构型，靠近安装座的臂段优先保证刚性传递，截面尺寸偏大以抵消搅拌过程中交变载荷带来的弯曲变形，避免臂端出现径向跳动；向搅拌端延伸的臂段逐步优化过流形态，减少臂体在物料中运动时的阻力，

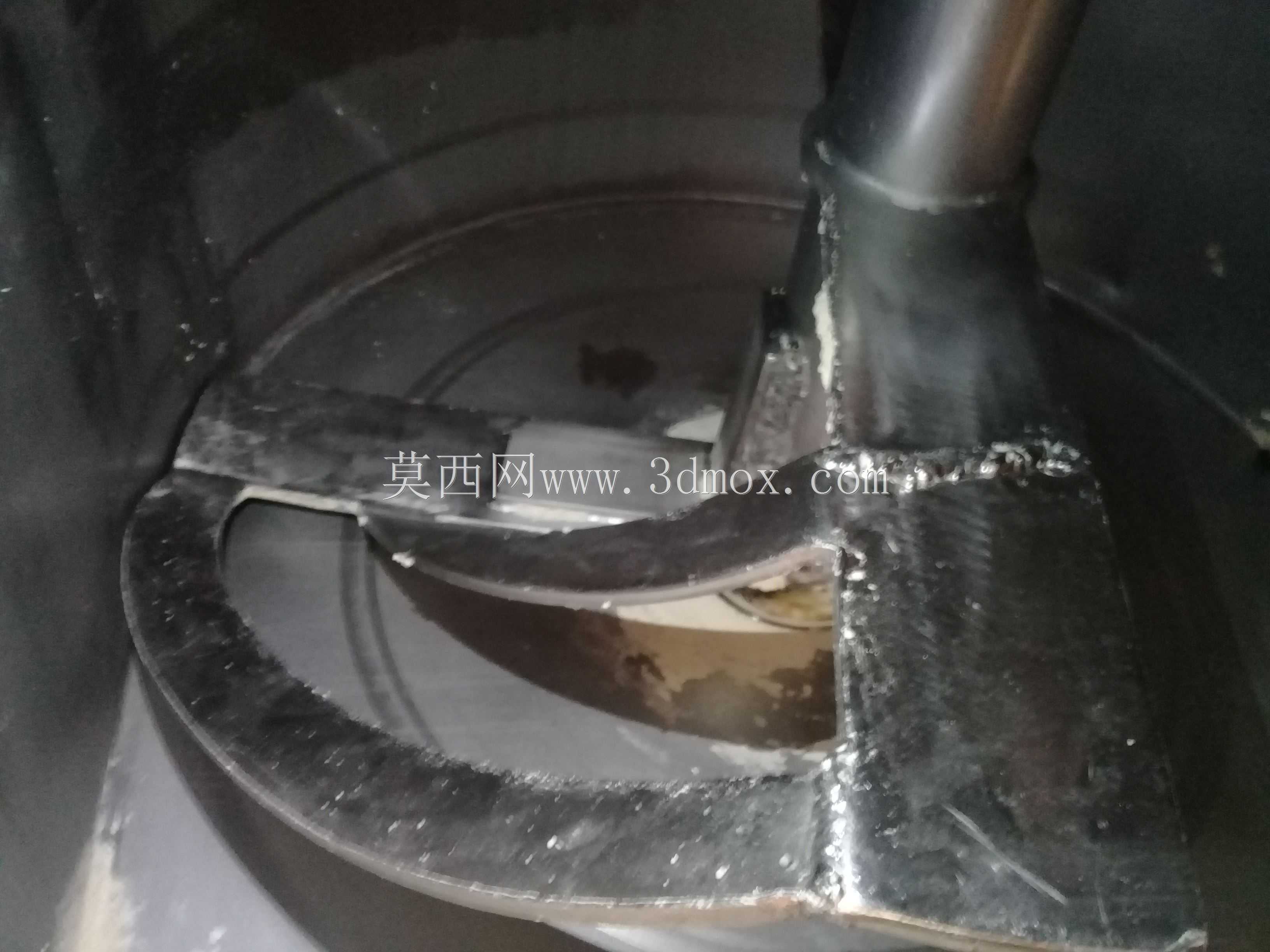

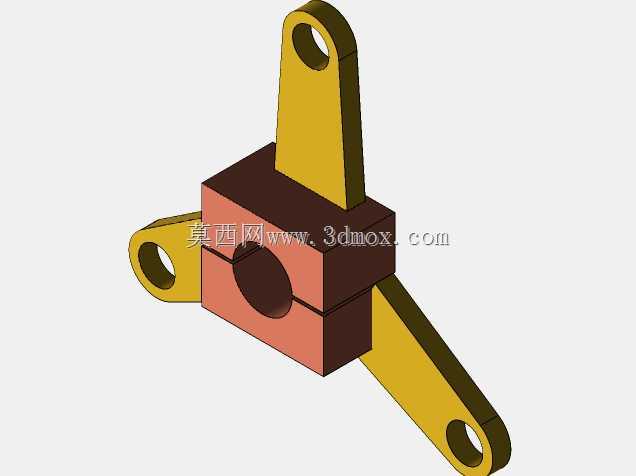

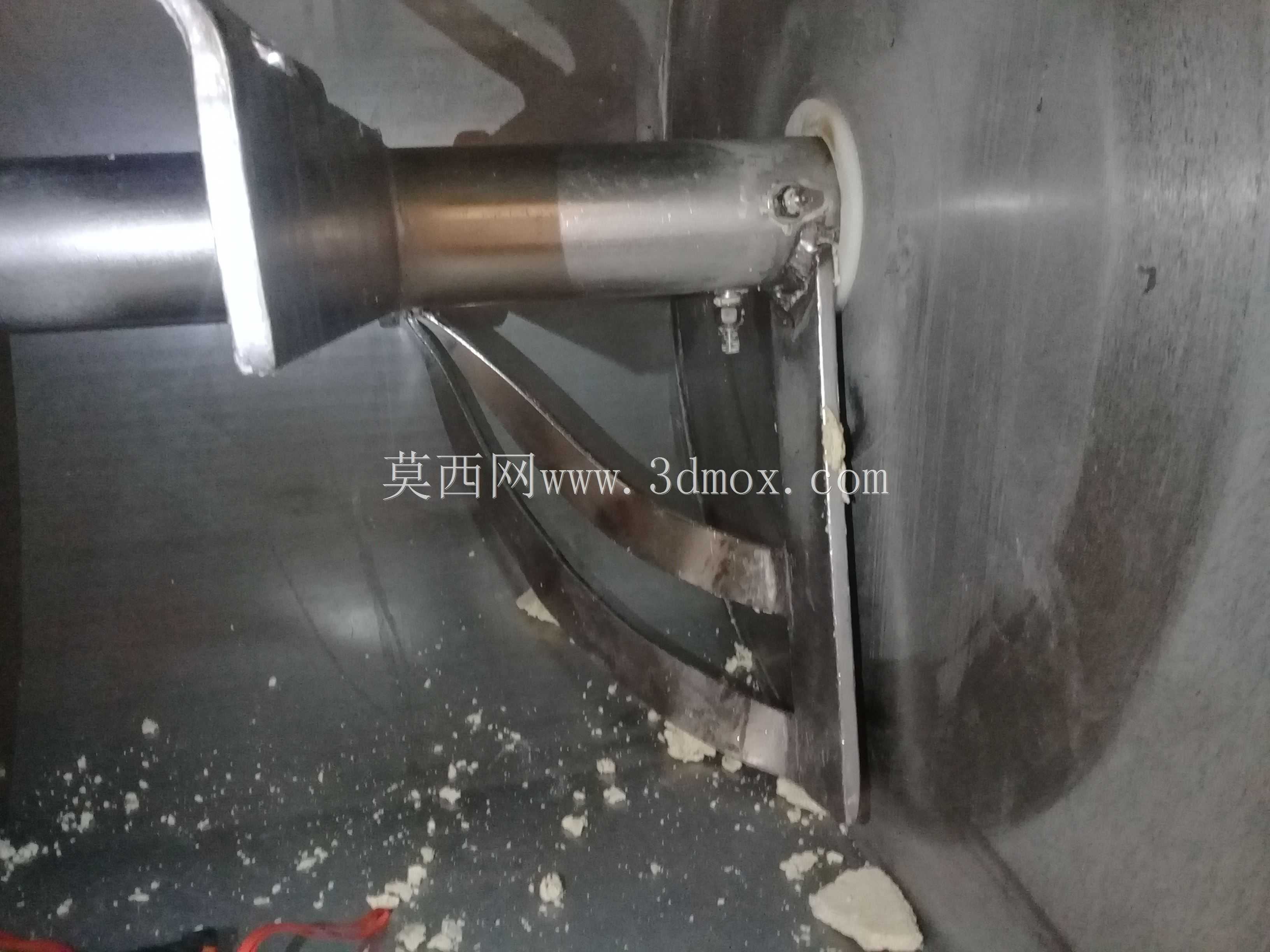

　　同时引导物料沿设定路径形成上下循环流场。臂体上预留的桨叶安装位采用统一的连接基准面，保证多组桨叶装配后相位偏差可控，不会因安装错位引发搅拌负载不均、设备振动超差的问题。在安装边界层面，混合臂的回转半径需严格匹配搅拌罐的内径尺寸，臂体最外端与罐壁的间隙要控制在合理范围：间隙过小会导致物料中的硬质颗粒卡滞臂体，甚至刮擦罐体内壁；间隙过大则罐壁附近的物料无法获得足够的搅动动能，形成混合死区。臂体的轴向安装高度同样需要结合罐内液位高度调整，保证低液位工况下臂体仍能浸没在物料中，高液位工况下不会因臂体位置过低导致底部物料沉积。设计过程中还要兼顾臂体的工艺可行性，弯折处采用大圆弧过渡，避免应力集中引发的疲劳断裂，

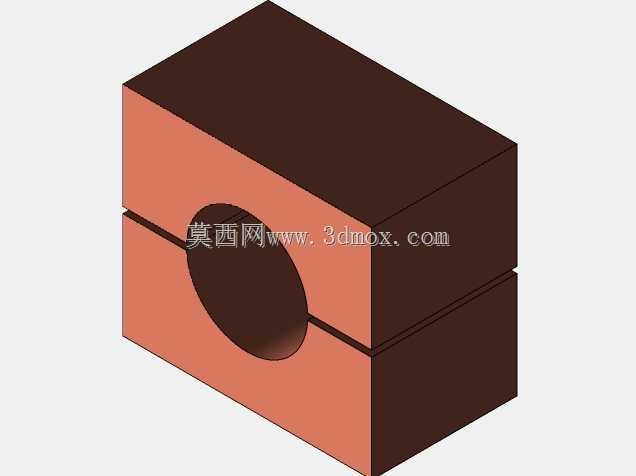

　　同时减少焊接或折弯加工的工艺难度。连接端的安装孔位与搅拌主轴的配合公差经过匹配，既保证装配时的同轴度要求，也方便后期磨损后的拆装更换。针对不同物料的腐蚀特性，臂体可适配对应的表面处理方式，在不改变整体结构尺寸的前提下提升部件的工况适应能力，让混合臂在连续生产过程中保持稳定的搅拌性能，降低设备运维的频次与成本。
