兰帕拉isi-007传感组件爆炸结构

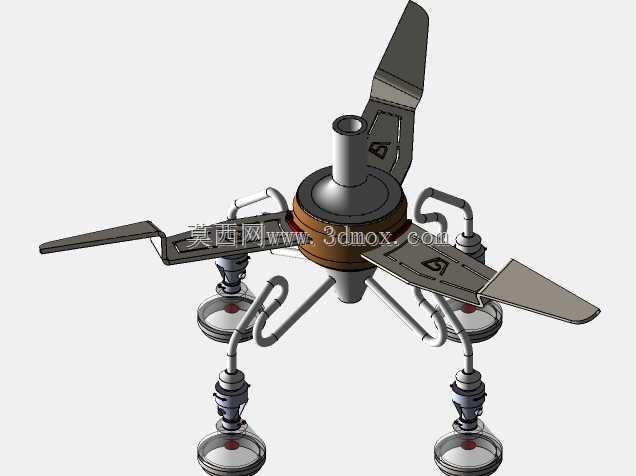

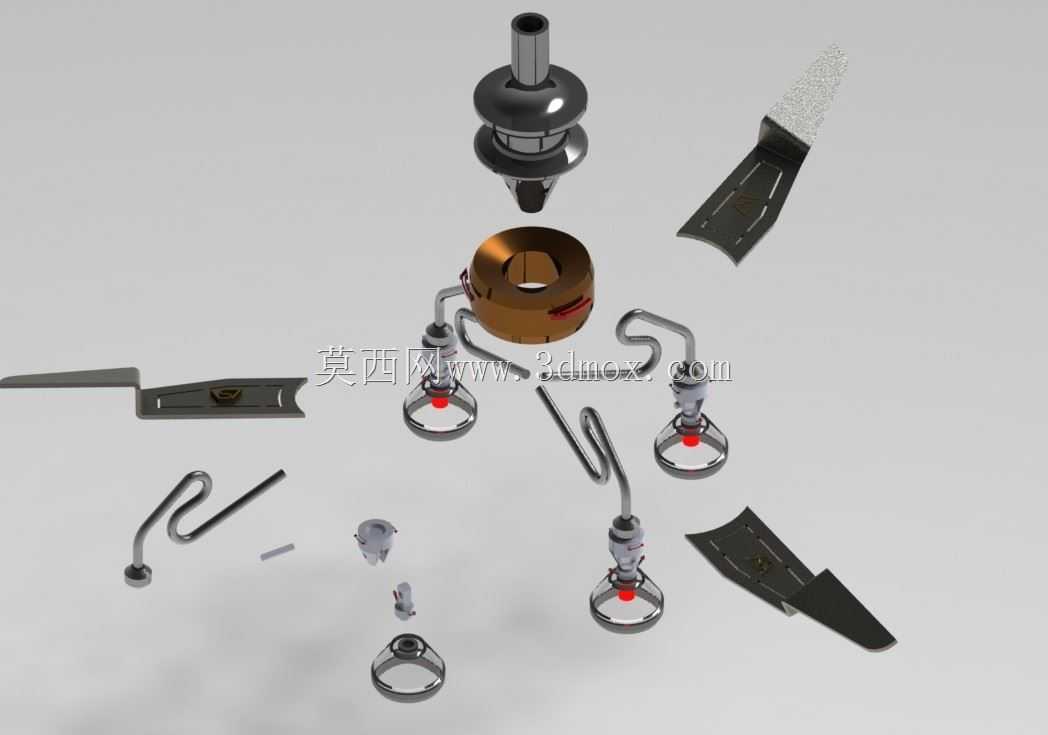

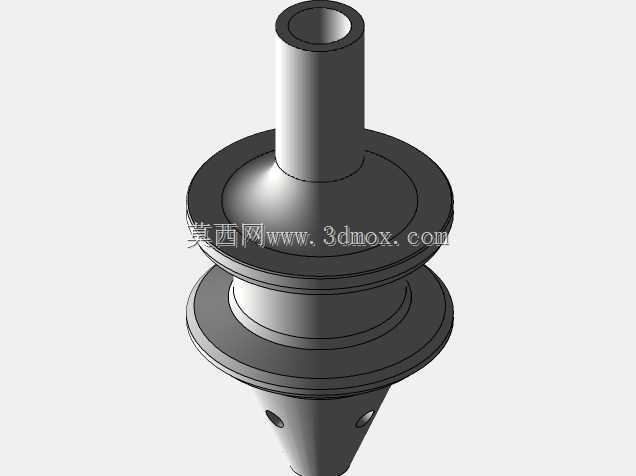

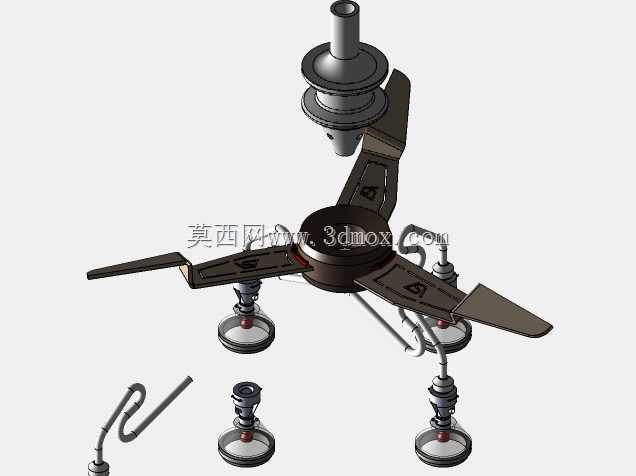

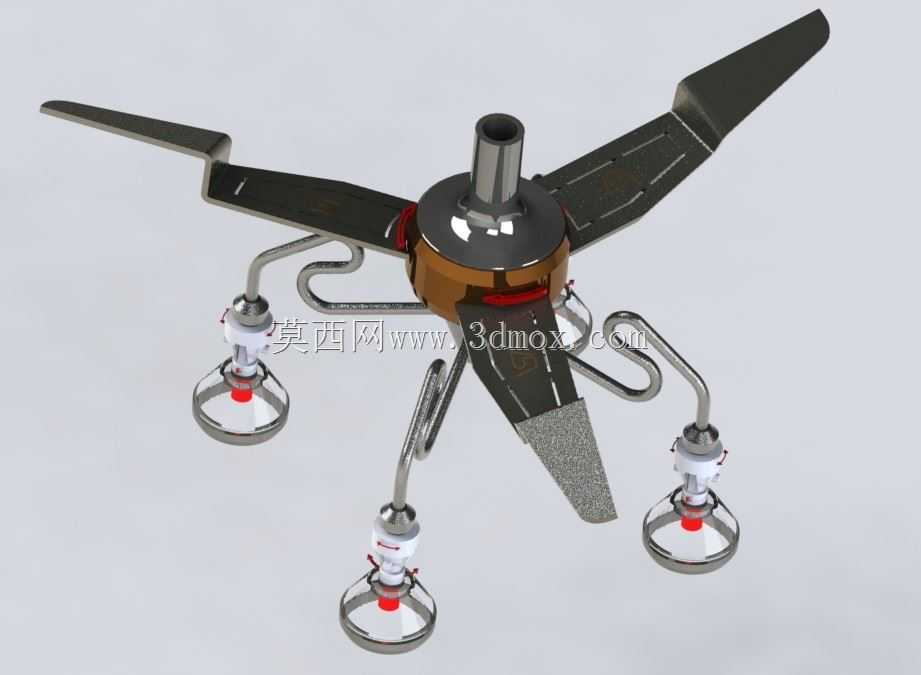

　　这套传感组件采用爆炸视图呈现，各零件沿装配轴线与连接路径分离，能够直观看到壳体、弯管支架、固定片、环形件、端部触头及细小紧固件之间的配合关系。实际应用中，这类组件多用于设备状态检测、位置反馈或小型执行端信号采集场景，安装空间通常集中在工装夹具、自动化工作站或实验装置的局部机构上。设计时先确定感应端的工作位置，再围绕触头布置支撑与走线结构，使弯曲金属管既承担姿态保持作用，也为内部线路提供保护通道；扁平固定片则负责把组件锁定在安装板或支架表面，避免设备运行振动造成感应点偏移。从结构边界看，上部柱状接头用于对接外部管路或安装座，中部环形件可作为定位、限位或磁路相关构件，下部带红色标识的触头是功能核心区域。多个支脚状零件分散布置，

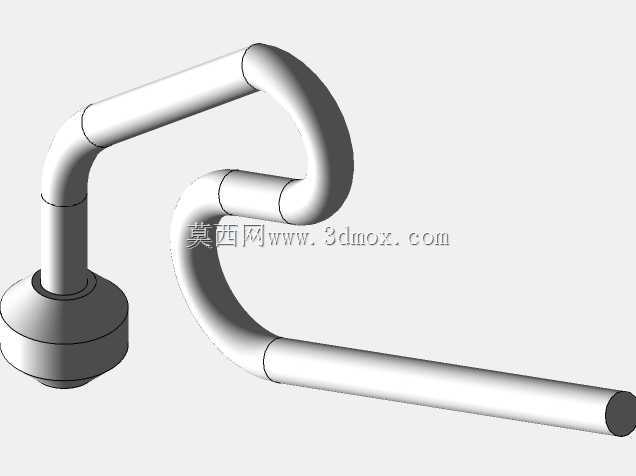

　　说明该组件在装配后需要形成稳定支撑，并让感应端与被测对象保持明确间距。弯管部分的曲率不能过小，否则会增加内部穿线难度，也会在反复调整位置后产生应力集中；固定片上的开孔位置需要与安装基面的孔位对应，边缘折弯角度则要兼顾贴合度和装配操作空间。对于结构设计人员，建模时应优先建立触头与安装基准的相对位置，再逆向推导支架、壳体和紧固件尺寸，这样能减少后期因检测距离变化导致的整体改型。组件外形并不追求大体积集成，而是强调在狭窄空间内完成固定、防护与信号拾取。端部触头的同轴度、弯管的空间走向以及固定片的平面度，都会直接影响最终检测稳定性。若用于多工位并列安装，还需核对相邻组件之间的最小间隙，防止弯管外轮廓、接头高度和片状支架发生干涉。整体结构把传感功能拆分为可独立加工和装配的多个小件，有利于维修更换，也便于针对不同安装面调整支架形式。
