防护型法兰联轴器结构三维设计模型

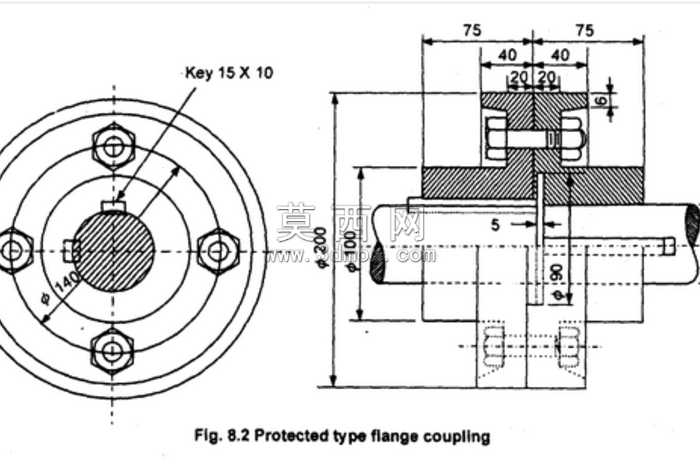

本模型为防护型法兰联轴器的三维设计成果，建模过程严格遵循机械设计规范，以二维工程图纸标注的尺寸参数为核心依据，在三维建模软件中完成全参数化构建。建模阶段优先搭建基准轴与基准面，定位两侧法兰盘的同轴度基准，先绘制单侧法兰盘的截面草图，通过旋转特征生成法兰盘基体，再按照圆周阵列规则完成螺栓通孔、定位沉孔的特征创建，保证各孔位的角度公差与位置度符合装配要求。针对中间的键连接结构，单独绘制键槽的切除特征，严格匹配Key15X10平键的尺寸规格，确保键与轴、键与法兰轮毂的配合间隙符合公差要求；两侧法兰的对接面设置精准的贴合基准，配套的螺栓、螺母紧固件按照标准件参数单独建模后完成装配约束，还原螺栓穿装、螺母锁紧的真实装配关系，外侧的防护包覆结构通过拉伸与切除组合特征完成，完整覆盖螺栓连接区域，实现防护结构的功能表达。材质配置阶段，为法兰盘、轴体、键结构赋予调质结构钢材质，调整金属粗糙度参数体现机加工表面的质感，为螺栓螺母赋予镀锌紧固件材质，为防护结构赋予对应防护壳体的材质属性，渲染阶段采用柔和的工业环境光，突出各部件的轮廓边界与装配层次，清晰展示内部连接结构与外部防护结构的位置关系。设计思路上围绕法兰联轴器的传动稳定性与安全防护需求展开，既保证轴与法兰的周向固定可靠、螺栓组的连接预紧力均匀传递扭矩，又通过外侧防护结构避免运转过程中紧固件松脱飞出的安全隐患，所有结构特征均对应工程图标注的尺寸，包括法兰外径200mm、轴径140mm、法兰对接段的各段长度尺寸、键槽深度与宽度参数，确保三维模型与二维图纸的尺寸完全一致，可直接用于装配验证、工程教学演示以及后续的加工工艺参考，完整还原防护型法兰联轴器的结构组成与工作原理，清晰展示各零部件之间的配合关系与装配逻辑。
