可乐瓶脱漆机上部旋转执行工装结构

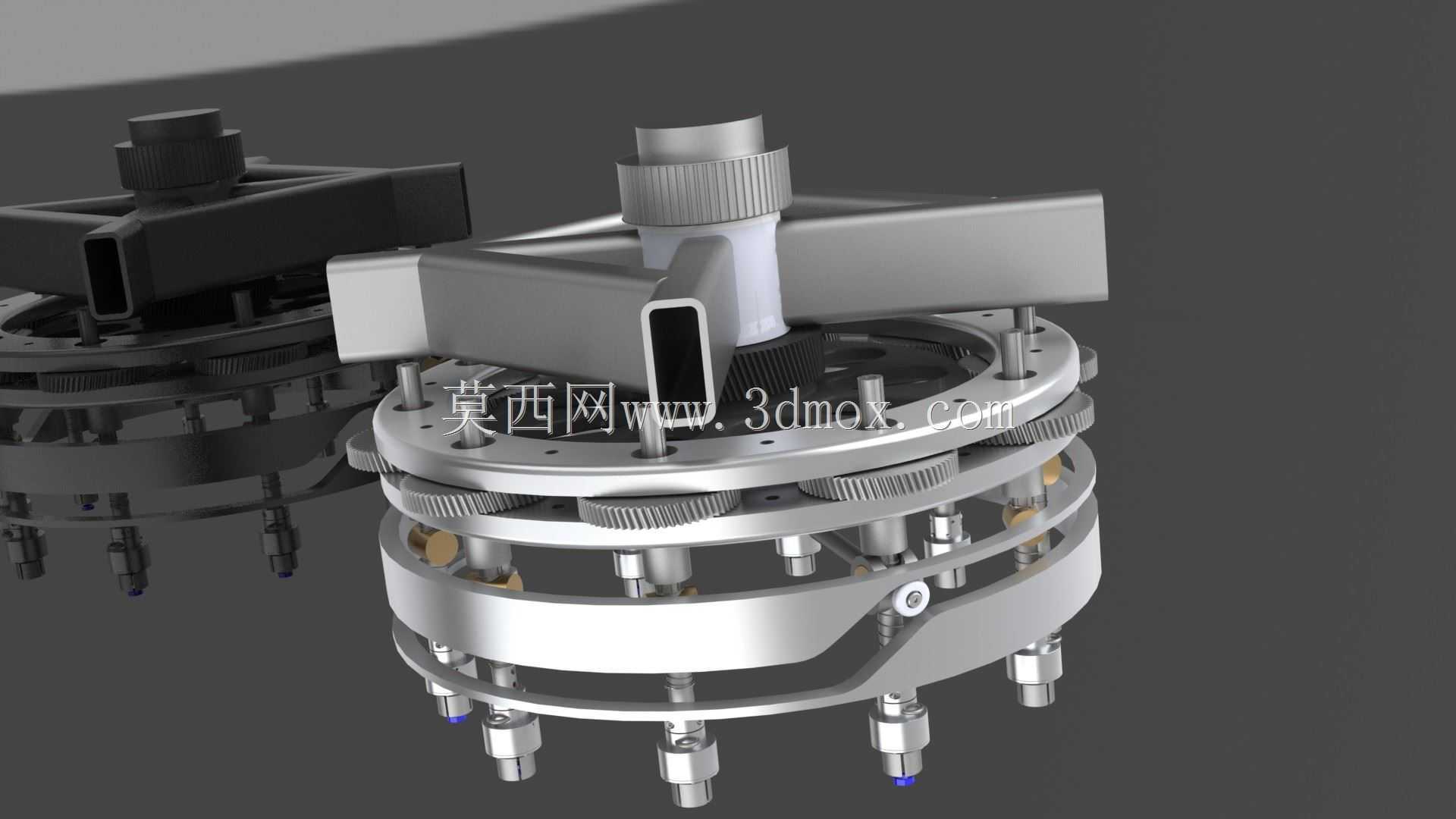

　　该结构面向瓶装容器表面处理工位，重点解决瓶体进入脱漆工序前上部定位、旋紧和多点同步作业的问题。整机上部采用圆盘式布置，中心设置带滚花纹理的竖向操作件，便于人工调整或锁紧；外围通过环形机架形成封闭承载边界，多个作业头沿圆周均布，使瓶体在同一工位内获得一致的接触压力与动作行程。从实际产线角度看，这类上部机构通常安装在瓶体输送转盘或定位夹具上方，下方对应瓶身夹持位，作业头下降后与瓶口、瓶肩或表面处理工具连接，完成旋转摩擦、刮除、刷洗或辅助脱漆动作。圆盘周边可见齿轮啮合与分层支撑板，说明动力并非由每个头独立提供，而是通过中央或侧部输入后经齿圈、小齿轮分配到各执行轴，这种方案能减少驱动元件数量，保证各轴同步性，也便于控制转速差。

　　机架由方形管材和环形板件拼合而成，上方横梁承担安装与导向功能，下方多层圆环用于固定轴套、限制轴系窜动，并为管路、线束或弹性元件留出空间。端部接头采用外螺纹快换形式，现场可根据瓶口规格更换夹套、刷头或磨削头，维护时不需要拆解主体圆盘。设计上优先考虑了工位节拍：多轴均布使设备每转一个分度即可同时处理多个瓶体，竖向中心件则用于手动微调压紧高度或在检修时锁定上部模块。安装边界方面，上部外轮廓由方形横梁决定，外接管路和驱动接口应避开横梁端面；下部作业头呈悬垂状态，升降行程需与下方瓶托匹配，避免瓶肩受压过载。环形板上的紧固螺钉用于轴向限位和间隙补偿，齿轮区域应保留防护罩空间。该模型对工装设计人员的价值在于呈现了多工位旋转执行机构的典型组织方式：承力件、传动件、执行件分层布置，既保证刚度，又让易损件位于便于更换的外侧；对设备选型人员而言，可据此判断上部机构与瓶体输送线、脱漆槽位、清洗工位之间的高度配合、轴头数量和改造余量。
