二部电梯用盘形凸轮式传感导向构件

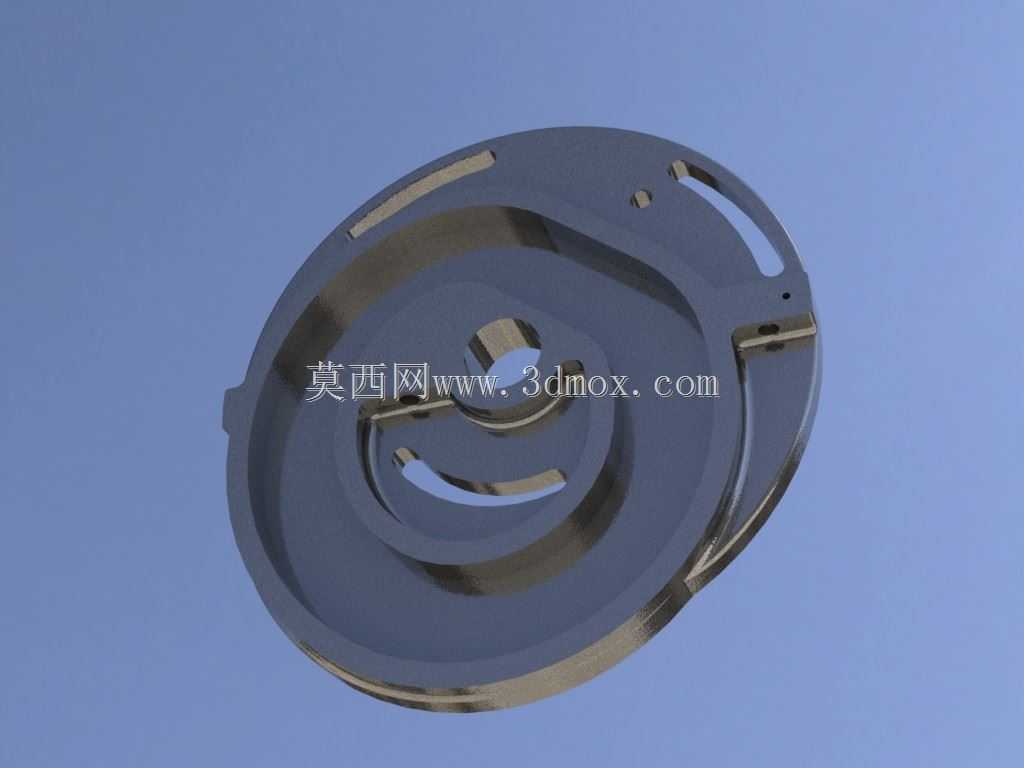

　　该构件以盘形轮廓为主体，中心设置带键槽或扁位特征的安装孔，用于与回转轴形成周向固定，避免传动过程中出现角度滑移。外缘与内侧布置多段弧形沟槽、凸台及局部缺口，这些型面并非单纯装饰，而是承担位置反馈、行程约束、滚轮导向或触发传感元件的作用。在二部电梯及类似自动化输送场景中，这类盘件常安装在层门联动机构、换速触发机构或位置检测轴系上，随轴转动时通过沟槽与从动件配合，把旋转运动转化为预定的直线位移或开关信号。

　　从结构功能看，盘面不同半径处的曲线段对应不同工作区间：深槽区域可容纳滚轮或销钉并限制其脱离，浅槽或开口段用于完成换向、让位或触发；边缘小孔和凸台可作为紧固件避让位、定位基准或附加拨块安装面。设计时需要重点控制沟槽宽度、深度、过渡圆角以及中心孔与轮廓的同轴度，否则从动件在高速通过曲线拐点时容易产生冲击、卡滞或磨损。对于传感用途，轮廓的角度位置直接决定信号触发点，因此型线公差和安装相位必须与整机动作时序匹配。

　　实际建模过程中，应先建立回转基准面，再以中心孔轴线为装配基准绘制各段工作曲线。沟槽侧壁建议保留拔模或等宽约束，便于后续加工与滚轮配合；厚薄过渡区域应避免尖角，降低热处理或载荷循环下的应力集中。外缘局部切除结构虽然减轻了质量，但也会削弱盘面刚度，需在满足转动惯量要求的同时保证关键受力区厚度。

　　安装边界方面，该盘件属于薄型回转零件，轴向占用空间较小，但径向尺寸决定了从动件的布置半径。装配时需确认盘后间隙、紧固件沉头深度以及相邻传感器的探测距离，防止转动过程中与支架、线缆或层门部件发生干涉。若用于电梯门机系统，还应校核盘件在启停换向时的惯性影响，保证触发位置稳定、动作连续。整体结构紧凑、型面功能集中，适合用于需要把机械位置转换为检测信号或限定从动件运动轨迹的机构中。
