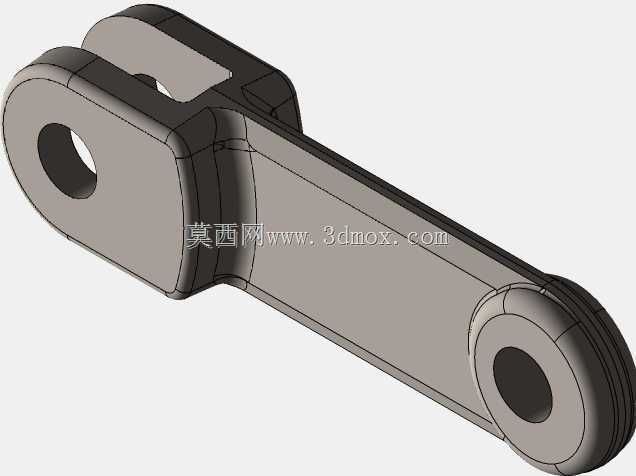

双叉耳铰接式传动连杆结构

　　该铰接连杆属于机械传动系统中的受力传力构件，整体采用长条形臂身设计，两端分别设置同轴铰接孔位，其中一端为开口叉耳结构，另一端为单耳铰接端，可分别与对应销轴、支座完成铰接装配，实现两构件之间的力传递与角度摆动补偿。

　　从实际应用场景来看，这类连杆广泛出现在各类需要往复摆动传力的机构中，比如轻工自动化设备的摆臂传动单元、工程机械的操纵连杆组、专用设备的启闭联动机构，也可作为工装夹具的压紧传力臂使用。工作过程中，构件主要承受沿杆身轴向的拉压载荷，同时在铰接位置承受销轴传递的径向剪切力，叉耳端的开口设计可在装配时直接卡入对应连接座，无需从销轴端部整体穿套，大幅降低狭小装配空间内的安装难度。

　　设计层面，杆身主体采用等厚薄壁加强构型，上下表面平整，两侧沿长度方向做连续圆弧过渡，既避免直角应力集中，也能在同等材料用量下提升截面抗弯模量。两端铰接孔均做同轴度约束，孔口边缘设置倒角，既方便销轴压入或穿装，也能去除加工毛刺避免装配时划伤配合面。叉耳端的两个耳片厚度均匀，开口宽度与配套连接座的厚度预留合理间隙，保证摆动过程中不会出现卡滞，同时耳片外侧与杆身衔接处做渐变加厚处理，抵消耳片根部的应力峰值，避免长期交变载荷下出现疲劳断裂。单耳端的厚度与叉耳单片厚度形成受力匹配，孔位周边局部加厚，保证销轴承压面的接触面积充足，降低接触面压。

　　安装边界方面，该连杆的整体长度决定了两铰接点的中心距，选型时需核对两端孔的内径尺寸与配套销轴的配合公差，杆身宽度方向需预留周边构件的摆动避让空间，避免连杆运动过程中与相邻支座、管线发生干涉。叉耳开口的宽度尺寸需与对接连接件的厚度匹配，装配后双耳与对接件的侧面间隙控制在合理范围，既不能间隙过大导致传力时出现冲击晃动，也不能间隙过小造成转动卡涩。杆身平整的表面也可作为加工、检测时的基准面，方便三坐标测量铰接孔的位置度与平行度，也可直接在平面上加工定位孔、安装感应触片等附加元件，拓展使用功能。

　　这类构件的建模过程需重点保证两端孔的轴线平行度，以及叉耳开口的对称度，所有过渡圆角需连续无突变，才能准确还原真实零件的力学特性与装配关系，为后续的运动仿真、有限元受力分析提供准确的数模基础。
