四孔弯管感应加热炉体结构设计

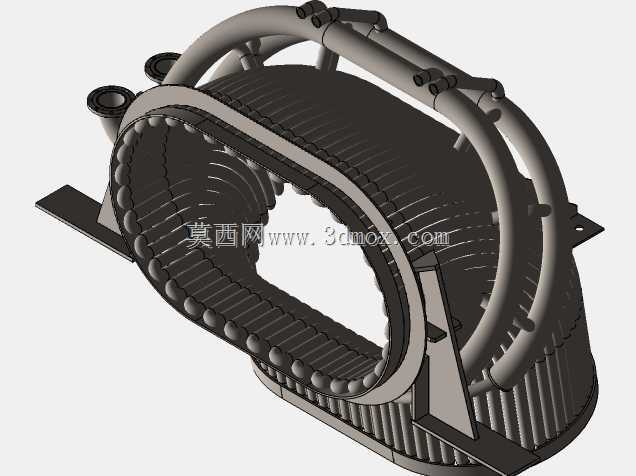

　　该结构呈现的是一种用于冶金或热处理场景的感应加热炉体，核心对象为带四个接口的弯形管路或环形工件。从整体构型看，炉体采用近似跑道形的闭合环绕布局，外部由多组平行的弧形汇流排或冷却水管构成骨架，内侧密布感应线圈匝，能够在工件通过或置于腔体内部时产生交变磁场，实现对金属管壁的快速、均匀加热。这种设计常见于钢管弯制前的局部透热、管材退火、钎焊预热或连续热处理生产线，尤其适合异形截面、弯管及环形件的温加工需求。

　　在功能特性上，四孔接口分别承担介质进出、冷却回路或抽真空/保护气通路的作用。外侧粗大的弧形管路既作为导电母排，又兼作冷却水通道，可将大电流低电压的中频或工频电源均匀分配至各段线圈，同时带走线圈自身及工件辐射产生的热量。线圈内侧与工件之间保留有均匀气隙，既保证电磁耦合效率，又为热膨胀、氧化皮脱落及工装输送留出空间。底部设置的两块立式支座与底板形成稳定安装界面，支座上开有螺栓孔，可直接固定于型钢机架或混凝土基础上，侧面的支耳则用于吊装、对位及检修时的临时支撑。

　　设计思路上，结构优先考虑了热变形补偿与电气对称性。弧形母排通过分段卡箍与绝缘垫块固定，避免因热胀冷缩产生的附加应力传递至线圈；线圈匝间留有通风间隙，外侧包裹的绝缘与耐热材料在图中以深色层表示，可减少漏磁并降低外壳温升。四个接口的位置经过排布，使冷却水流向与电流路径相匹配，减少局部死水区和热点。整体外形在宽度方向受支座安装孔距约束，高度方向需保证工件上下料空间，长度方向则由弯管曲率半径决定；在设备选型时，应核对炉体开口尺寸与工件最大外径、弯曲半径及输送辊道中心线的匹配关系，并预留至少数十毫米的维护间隙。

　　从建模角度看，该模型完整表达了线圈、母排、支座、接口法兰及紧固件的空间关系，可用于干涉检查、管路布线、冷却水流量分配分析以及与前后辊道、推料机构的装配协调。对于结构工程师而言，重点在于校核支座在热态下的刚度、母排连接面的接触压力以及吊装工况下的局部应力；对于电气与工艺工程师，则可据此评估磁场分布、加热区长度与工件节拍的匹配程度。
