双环铰接式传动摆臂结构设计

项目分类:通用机械零部件 发布时间:2022-05-03 ID:613009
  • 双环铰接式传动摆臂结构设计
  • 双环铰接式传动摆臂结构设计
  • 双环铰接式传动摆臂结构设计
  • 双环铰接式传动摆臂结构设计
  • 双环铰接式传动摆臂结构设计

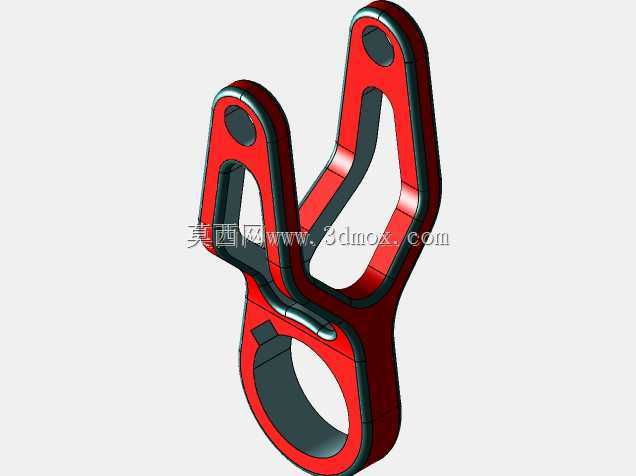

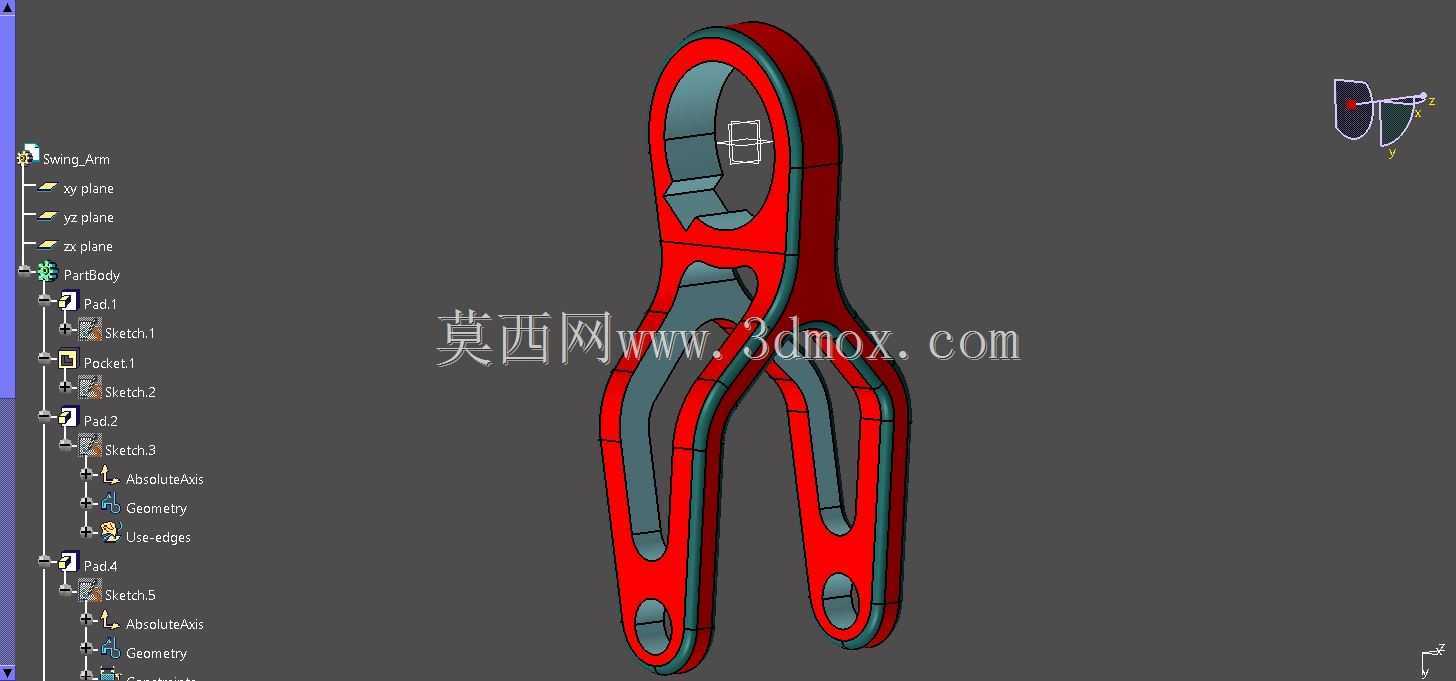

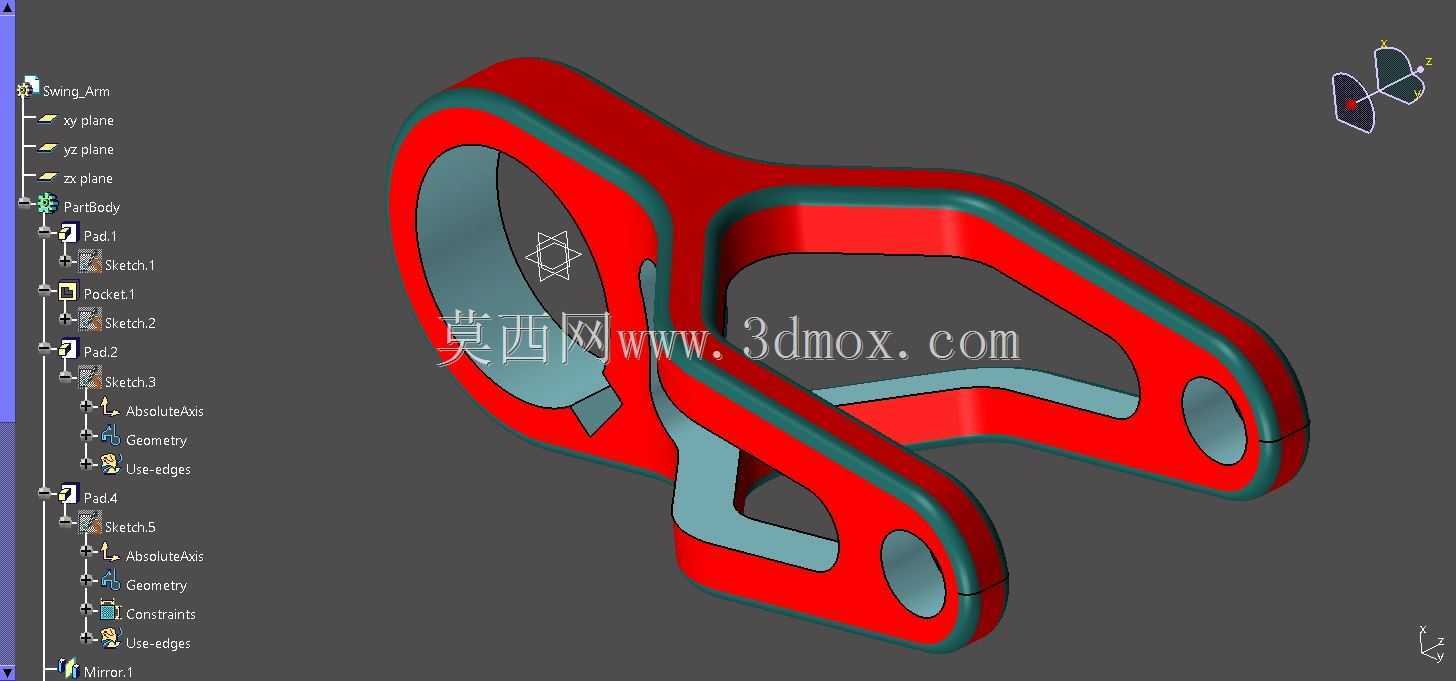

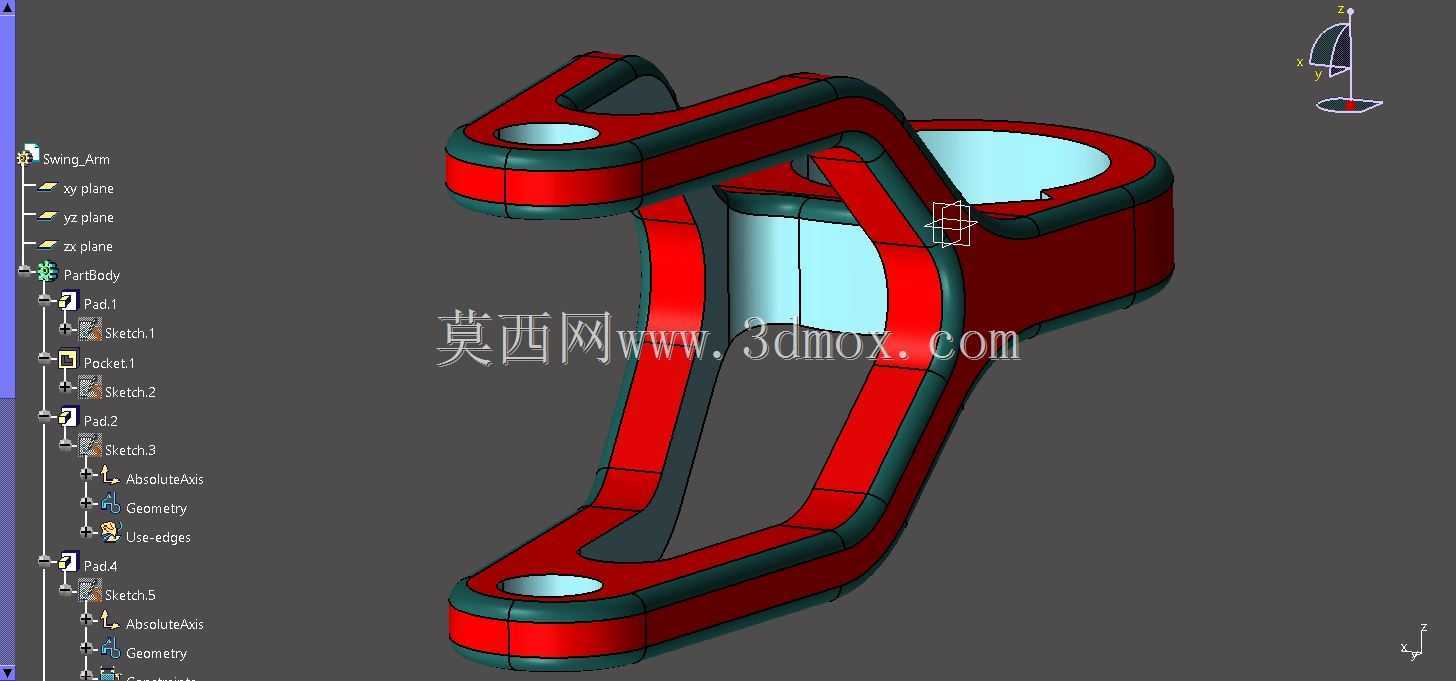

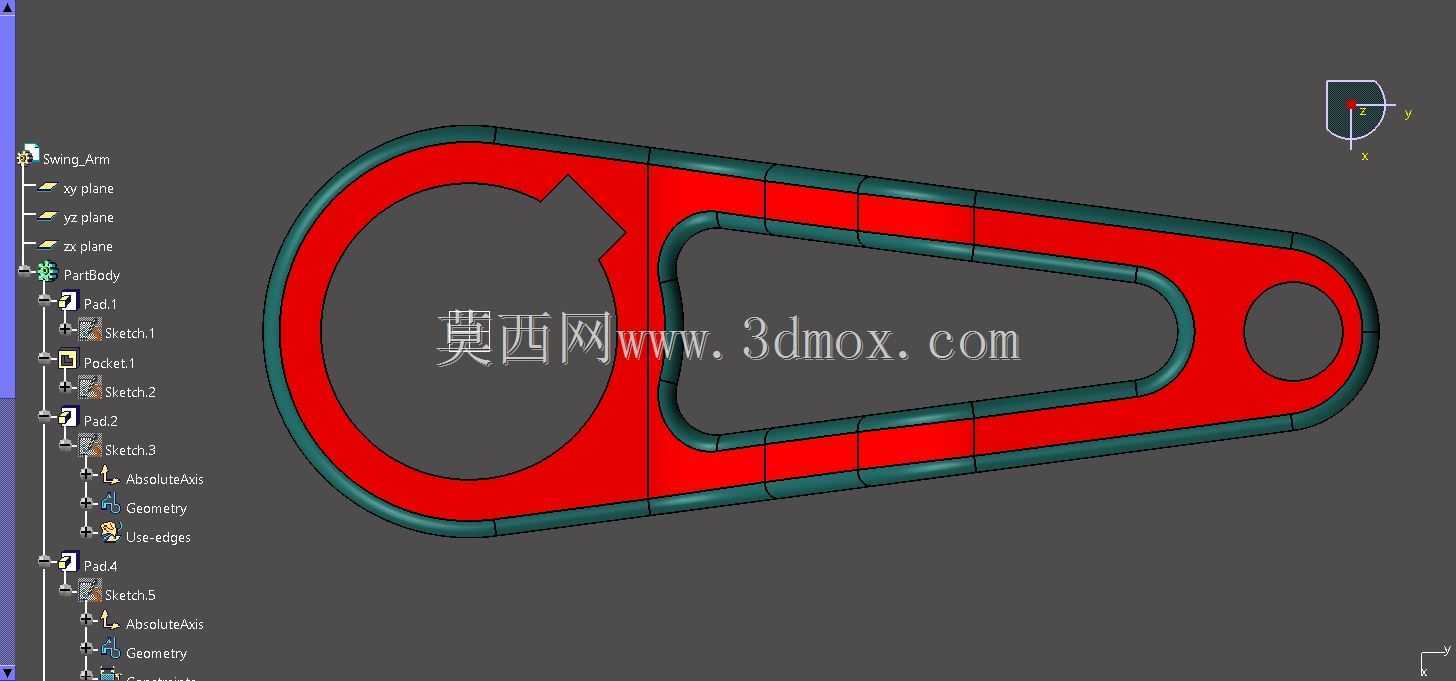

  这类双环铰接摆臂常见于需要往复摆动传递动力的机械结构中,在自动化生产线的取料工位、轻工机械的间歇传动单元、检测设备的探针驱动模组里都能见到同原理构件的身影,核心作用是将旋转动力转化为特定轨迹的往复摆动,或是在多连杆机构中作为力传递的中间铰接构件,衔接动力输入端与执行末端。从结构设计逻辑来看,该摆臂采用双闭环框型结构,区别于单臂式摆杆的设计,这种结构在同等材料重量下能获得更高的抗扭刚度,避免高速摆动时构件出现侧向形变,保证末端执行位置的重复定位精度。大端的环形安装位用于与固定铰接轴配合,内孔预留了衬套安装的余量,实际生产中可根据工况选配铜基衬套或是滚针轴承,降低铰接位置的转动磨损,延长构件的维护周期;

  两个小端的铰接孔分别用于连接动力输入曲柄与末端执行连杆,孔位的中心距经过严格的尺寸链校核,保证摆动过程中不会出现运动卡滞,同时满足预设的摆角行程要求。外形上采用了等壁厚的圆角过渡设计,所有棱边都做了R角处理,一方面是消除应力集中点,避免交变载荷下构件在转角位置出现疲劳断裂,另一方面也适配压铸或是模锻的成型工艺,减少后续机加工的余量。安装边界方面,大端铰接孔的轴线与两个小端孔的轴线保持严格的平行度公差,安装时需要保证铰接轴的同轴度误差在允许范围内,否则会在运动过程中产生附加侧向力,加剧铰接副的磨损;构件整体的外轮廓尺寸经过运动干涉校核,在满行程摆动时不会与周边的机架、其他传动构件发生碰撞,

  框型的中空结构也给走线或是附属检测元件的安装预留了空间,部分需要在摆臂末端加装传感器的工况下,可以直接利用中空区域固定线缆,避免摆动过程中线缆出现拉扯磨损。设计过程中优先考虑了载荷传递路径的合理性,动力从其中一个小端输入后,通过框型结构的两侧筋板均匀传递到大端铰接位,再从另一个小端输出到执行端,整个传力路径没有突变的截面,能有效降低传动过程中的应力峰值,适配中低速往复摆动的工况需求,在额定载荷下的使用寿命能满足常规工业设备的设计要求。
