简易飞轮组件结构设计

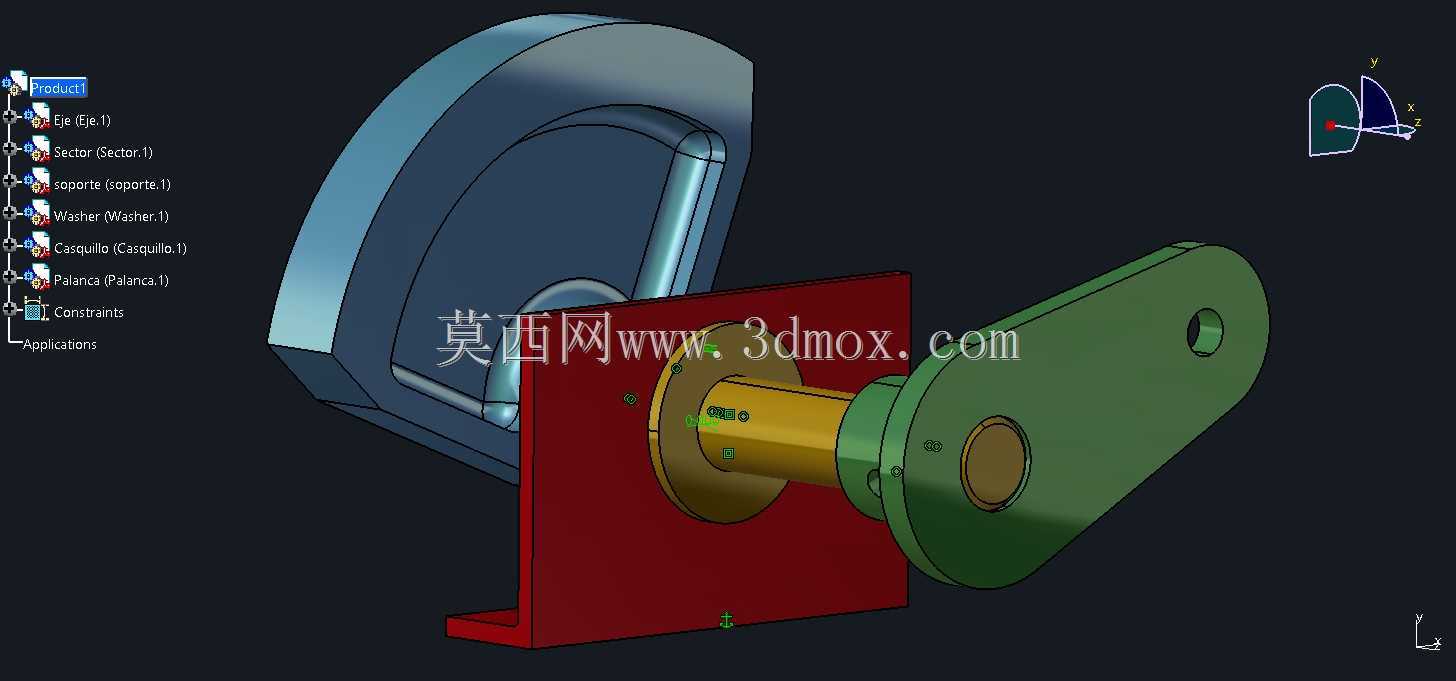

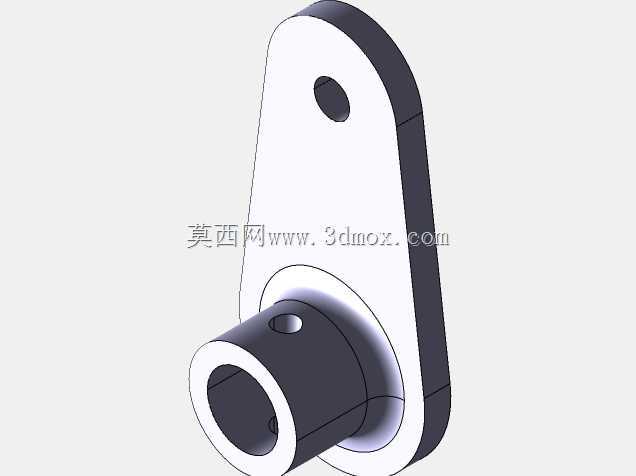

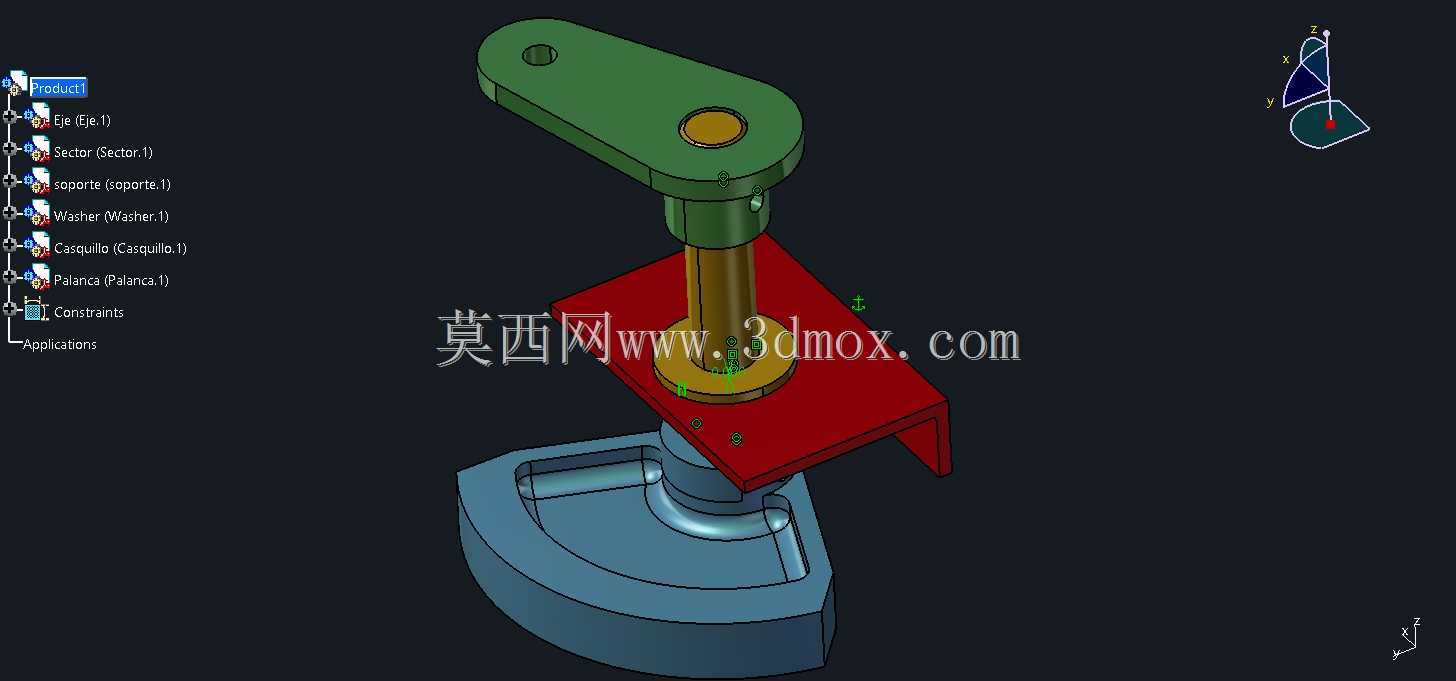

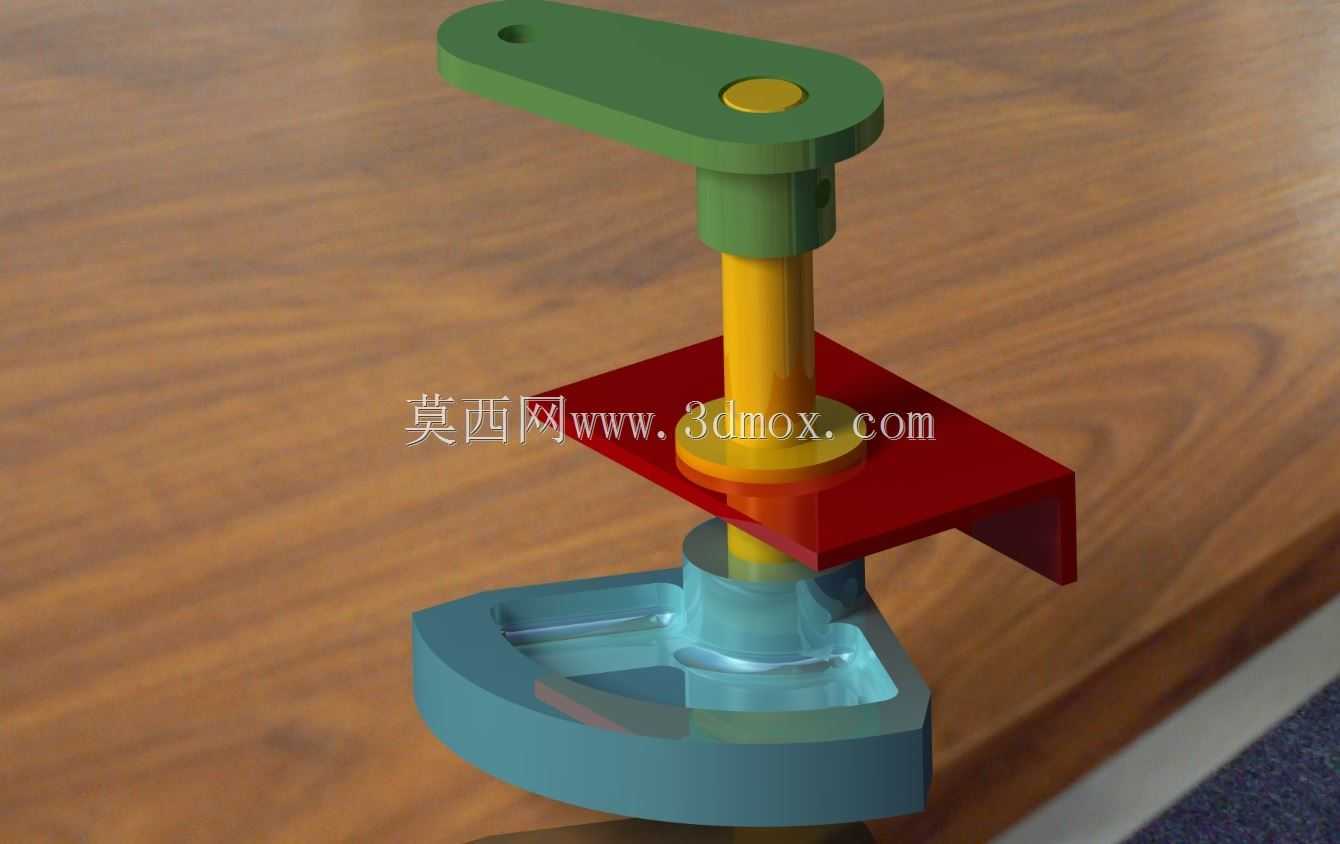

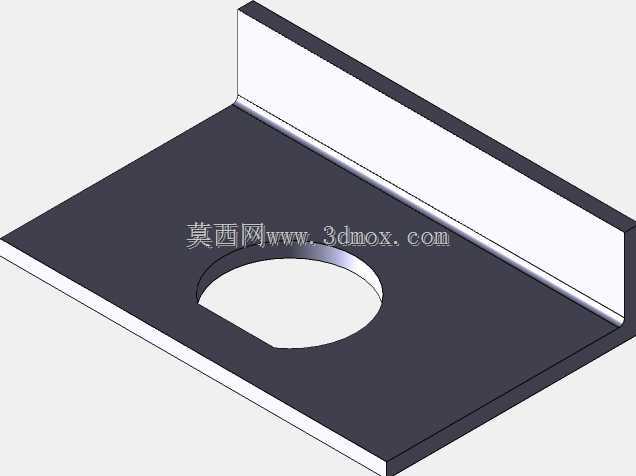

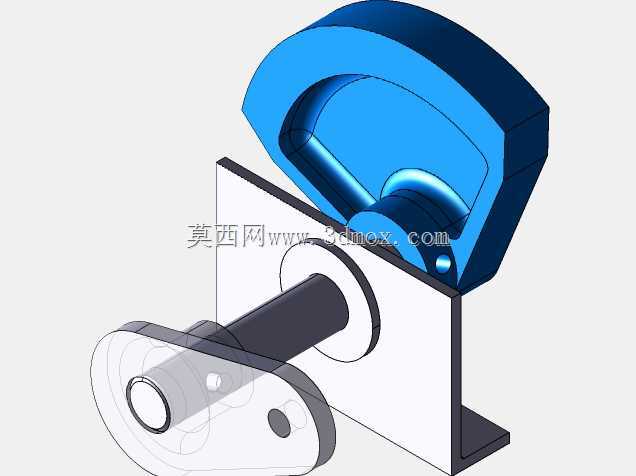

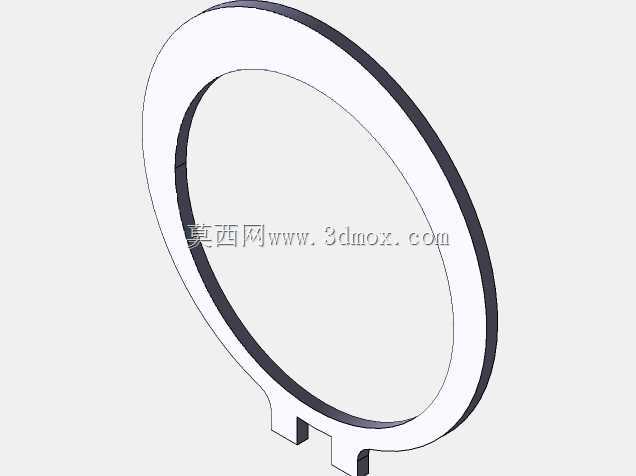

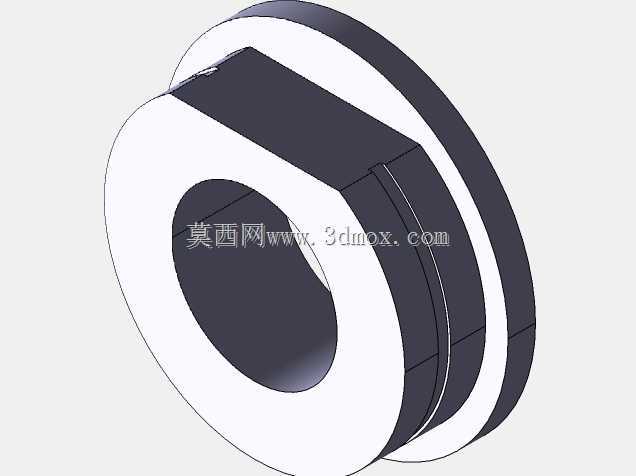

　　这套飞轮组件的结构并不复杂，却把飞轮储能、转动支撑和机架连接这几个核心需求揉在了一起。底座采用半包围的弧形腔体造型，既给下部转轴提供了容纳空间，也通过加宽的底部轮廓降低了整机重心，避免高速转动时出现倾覆。实际布置时，底座的安装面需要贴合设备基板，预留的固定孔位要和机架螺柱对齐，周边至少留出扳手操作空间，不能和相邻的传动带轮、张紧轮发生干涉。中间的立柱承担径向支撑作用，轴段和上下孔位采用间隙配合，保证转动顺畅的同时控制径向窜动。红色的L形支架从立柱中部穿出，相当于一个中间承载板，既可以用来固定触发元件，也能作为限位结构的安装基准，它的弯折高度决定了上部摆臂的最低活动边界。上方的绿色长臂是这套组件里最有特点的运动件，

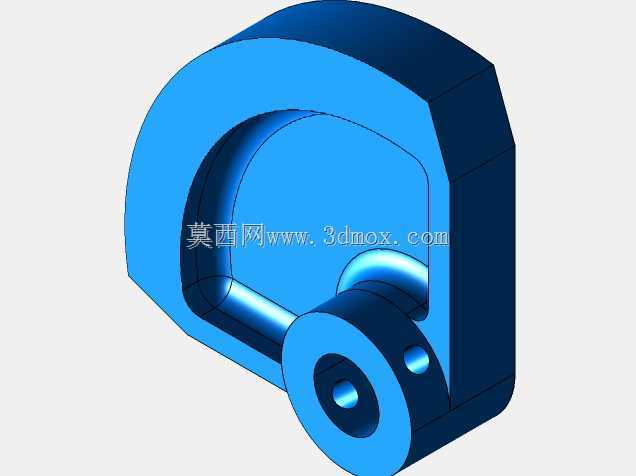

　　一端通过销轴和立柱顶端连接，另一端预留了小孔，可连接拉杆、曲柄或者复位弹簧，把飞轮的转动转化为往复摆动。黄色轴段把上部摆臂和下部飞轮体串联起来，扭矩通过轴肩和端面传递，装配时要注意各段的同轴度，否则转动过程中会出现卡滞和异常磨损。下部蓝色的飞轮块做成了扇形偏心结构，质量集中在远离转轴的区域，这样在相同体积下能获得更大的转动惯量，转速波动时可以储存和释放动能，让整个机构运转更平稳。这类结构常见于小型试验台、教学演示装置以及轻载自动化设备里，用来稳定转速、减小冲击，或者作为曲柄摇杆机构的惯性补偿件。建模时先确定转轴中心线，再依次向下拆分飞轮体、支撑座，向上延伸立柱和摆臂，各零件的配合面单独留公差，非配合面保留均匀壁厚。安装边界方面，整机高度由底座厚度、立柱长度和摆臂抬起高度共同决定，水平方向要考虑摆臂旋转扫过的范围，飞轮外侧不能有走线或硬质管线，防止运动中剐蹭。
