剪叉式伸缩镜面支撑调节机构

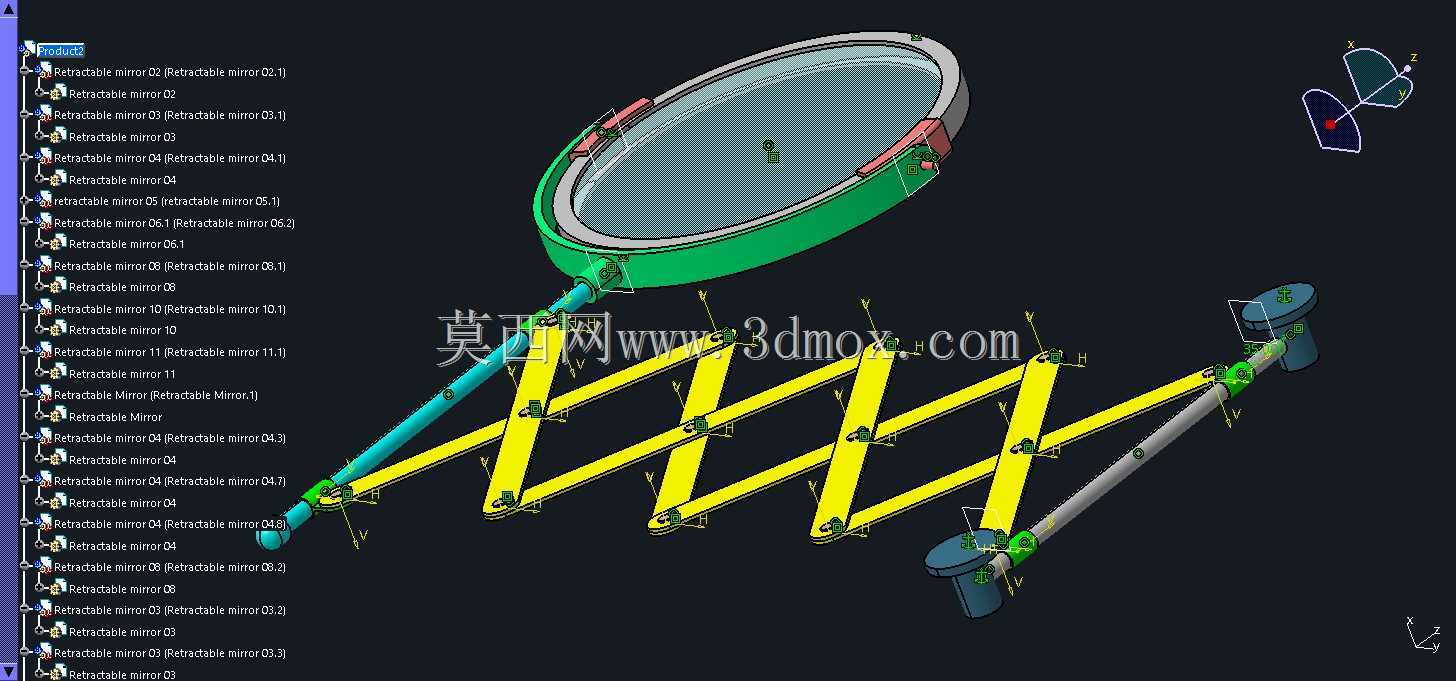

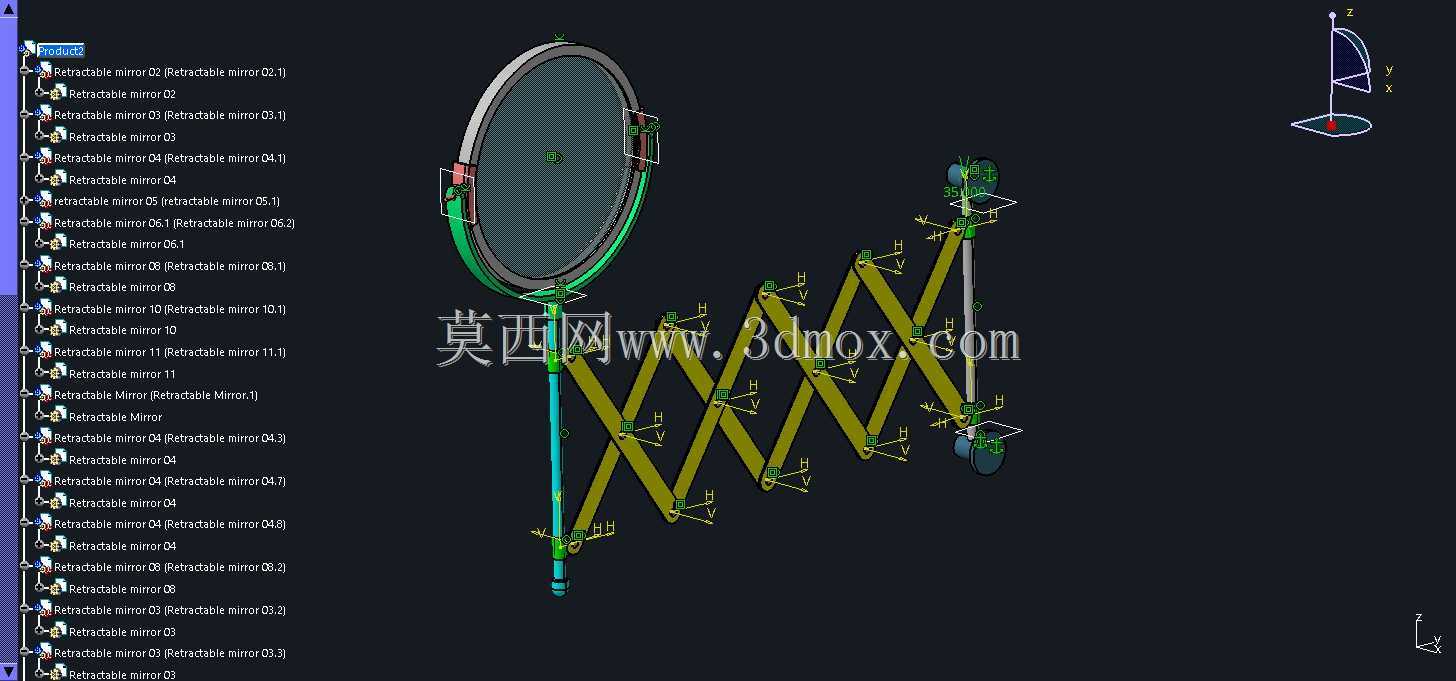

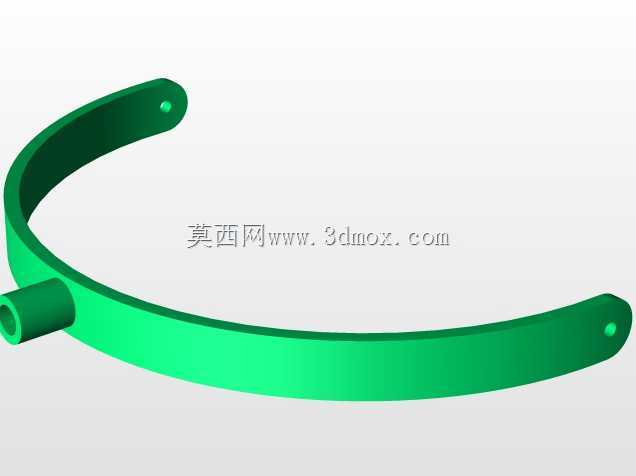

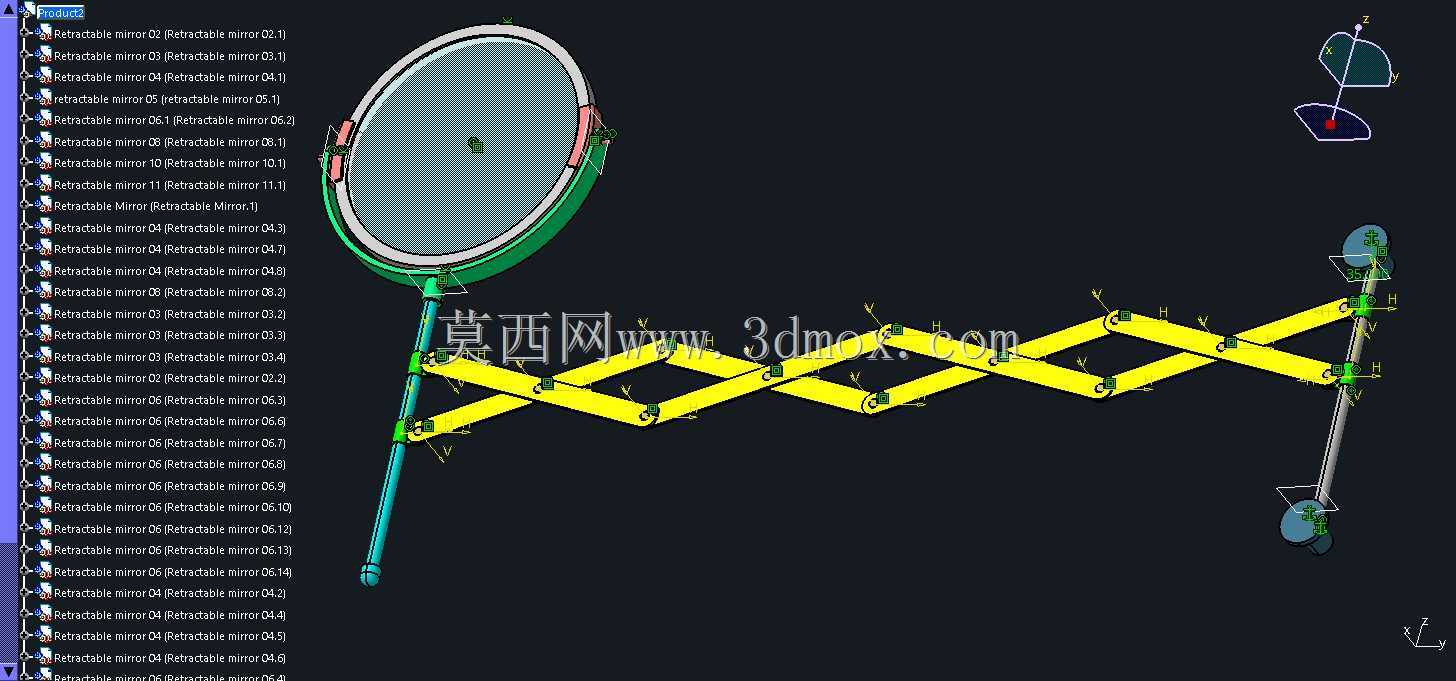

　　这套伸缩镜机构的核心设计目标，是在有限安装空间内实现镜面位置的连续可调，同时保证支撑结构在全行程范围内具备足够的刚性与运动平顺性。从结构组成来看，圆形镜面通过外圈环形镜框完成固定，镜框周向布置的连接耳座与两组交叉剪叉臂端部形成铰接配合，剪叉臂的交叉支点采用销轴连接，使臂组在伸展与收缩过程中始终保持对称的平行四边形运动轨迹，避免镜面在位移过程中出现偏摆或角度偏移。

　　在实际工程应用中，这类机构常被集成于光学检测工位、视觉传感标定单元或需要光路避让的自动化设备内部：当设备需要采集目标区域图像时，剪叉臂组伸展将镜面推送至指定光路位置，通过反射改变视觉传感器的成像路径，压缩设备整体的光路占用空间；工位完成检测后，臂组收缩带动镜面退回安全位置，为物料流转或其他作业动作让出空间。相较于直线导轨直接推送的方案，剪叉式结构在收缩状态下的轴向尺寸更小，伸展后却能获得更长的工作行程，空间利用率优势十分明显。

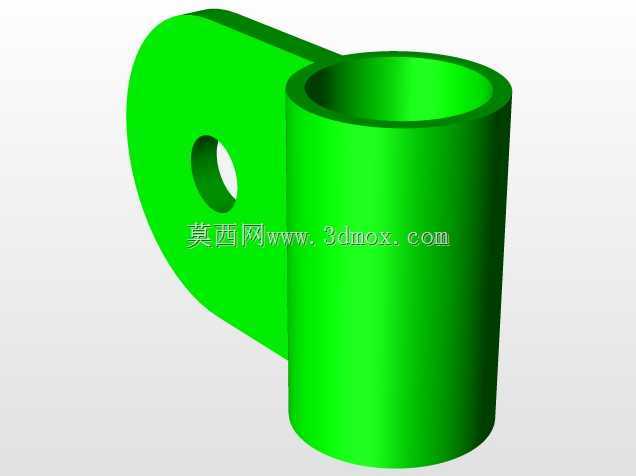

　　设计过程中，两端的铰接支座是保证安装精度的关键边界：底部两个固定铰座需要固定在设备安装基板上，两者的中心距、铰孔同轴度直接决定剪叉臂运动时是否会出现卡滞；与镜框连接的活动端铰座则需要匹配镜框的安装孔位，保证铰接点的受力方向沿臂体平面传递，避免产生附加弯矩。臂体采用扁平长条状结构，在铰接孔位处做了局部加强处理，既控制整体重量，又能承受镜面推送过程中的倾覆力矩。

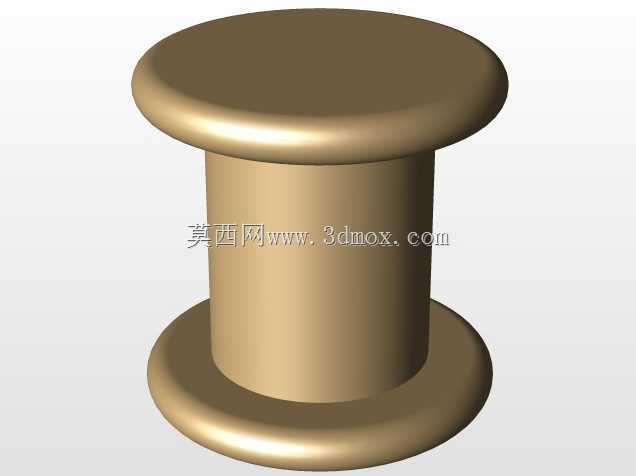

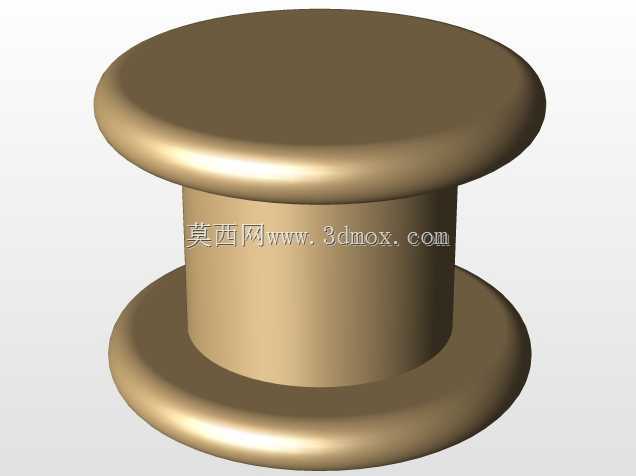

　　整套机构的运动逻辑清晰，所有铰接副均预留了标准销轴的装配空间，建模时完整还原了各臂杆的交叉叠放关系与端部连接细节，可直接用于运动仿真验证行程范围，也能为后续的零件加工、装配公差设定提供直接的三维依据。在选型适配时，只需根据镜面的实际直径与重量调整臂体厚度、铰点间距，即可快速衍生出适配不同安装空间的变体结构。
