立式剖分式滑动轴承座三维建模作品

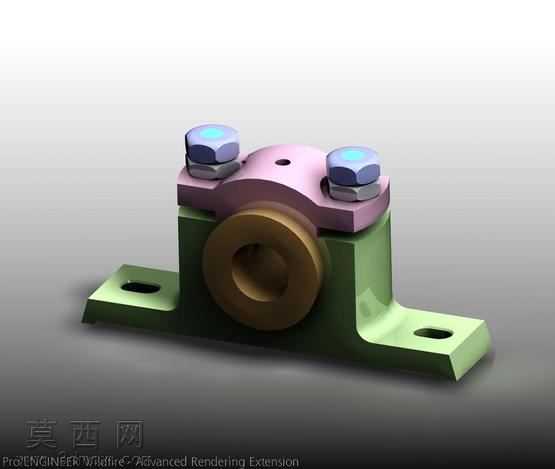

本作品为立式剖分式滑动轴承座的三维建模成果，建模过程依托三维设计软件完成，整体遵循机械设计标准规范开展结构搭建。建模初期先梳理轴承座的功能逻辑：该部件作为旋转轴的支撑构件，需承担径向载荷、同时为轴件提供稳定的回转定位，因此整体结构分为底座、上盖、轴瓦、锁紧螺栓四个核心功能模块。建模阶段采用自底向上的设计思路，首先完成底座部分的特征构建：底座为带安装孔的对称式支撑结构，两侧延伸出带沉孔的安装翼板，用于通过螺栓将轴承座整体固定在设备机架上，建模时通过拉伸、切除特征完成翼板轮廓与安装孔的成型，对底座与上盖的结合面做平面度约束，保证合模后的贴合精度。随后构建上盖部分，上盖为拱形剖分结构，与底座共同围出容纳轴瓦的圆形内腔，上盖顶部预留注油孔位，用于后续使用时加注润滑脂，建模时通过旋转、拉伸切除完成内腔与注油孔的特征制作，同时在上盖两侧做出螺栓沉台，用于容纳锁紧螺栓的头部与螺母。轴瓦部分为铜质滑动衬套，建模时采用薄壁旋转特征成型，轴瓦的内径与适配轴径做间隙配合约束，外径与轴承座内腔做过渡配合约束，保证轴瓦安装后不会发生周向转动。锁紧螺栓与六角螺母部分采用标准件建模逻辑，通过螺旋线扫描生成螺纹特征，还原紧固件的真实结构。材质与渲染阶段，为不同功能部件分配对应材质：底座与上盖分配铸铁材质，调整粗糙度参数还原铸铁件哑光、略带颗粒感的表面质感；轴瓦分配锡青铜材质，调整金属反射参数呈现铜合金温润的金属光泽；螺栓螺母分配镀锌钢材质，提高高光反射强度呈现标准件的镀锌表面效果；渲染时采用三点布光方案，主光从侧上方投射突出部件的结构轮廓，辅光补全暗部细节避免阴影死黑，顶光勾勒部件顶部边缘，最终输出的渲染图清晰呈现各部件的装配关系与材质差异。整体建模过程严格控制各特征的尺寸参数，保证装配后各部件无干涉，安装孔位、螺栓孔位、内腔直径的尺寸均符合对应规格轴承座的行业通用标准，可用于机械设计教学演示、装配模拟、工程参考等场景。
