剖分式滑动轴承座机械结构设计

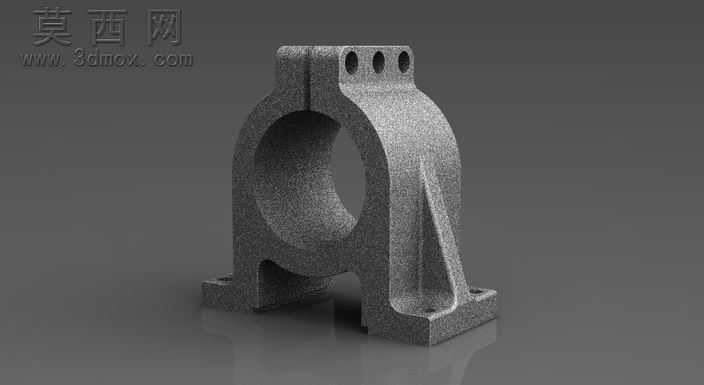

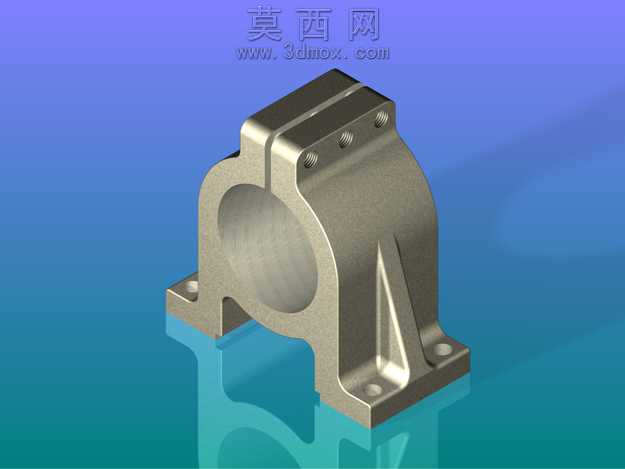

本作品为剖分式滑动轴承座的三维参数化设计模型，整体采用经典的对开式轴承座结构布局，建模过程严格遵循机械设计手册中滑动轴承座的尺寸规范与结构要求，以保证模型具备实际工程参考价值。建模阶段首先绘制底座安装基准草图，确定底部两个对称安装支脚的定位尺寸、安装孔位的中心距与孔径参数，通过拉伸特征生成底座基体，随后对底座与主体衔接位置做过渡圆角处理，避免应力集中问题。主体轴承容纳部分采用半圆筒型腔结构，建模时先绘制轴承孔的回转截面，通过旋转特征生成主体容纳腔，再与底座做布尔合并，保证整体结构的连贯性。上盖部分与底座采用对称剖分设计，结合面处设置精准的定位贴合面，上盖顶部均匀布置三个螺纹安装孔，用于安装轴承盖紧固螺钉，实现轴瓦的压紧固定，建模时通过异型孔向导特征生成标准内螺纹，保证螺纹参数符合公制螺纹规范。结构设计上在轴承孔两侧与底座衔接位置增设三角形加强筋，通过拉伸筋特征与主体做合并处理，有效提升轴承座整体的结构刚性，降低设备运行过程中轴承座受径向载荷产生的形变量。材质渲染阶段赋予模型铸钢金属材质，调整材质的粗糙度、金属度参数，模拟铸造零件的亚光金属质感，同时添加环境反射效果，还原金属零件在工业场景下的真实视觉表现，渲染时采用蓝白渐变背景，突出模型的结构轮廓与细节特征。设计思路参考经典机械设计教材中的轴承座设计范式，在保证结构强度、安装适配性的前提下优化各部分壁厚，去除冗余材料，兼顾结构可靠性与轻量化需求，各部分尺寸均经过参数化约束，可根据实际使用的轴径参数快速调整模型尺寸，适配不同规格的滑动轴承安装需求，模型的安装孔位、剖分面定位、螺纹孔规格均符合通用工业标准，可直接用于机械设计教学演示、零部件选型参考以及相关设备的装配设计参考。
