立式承压储罐三维结构设计

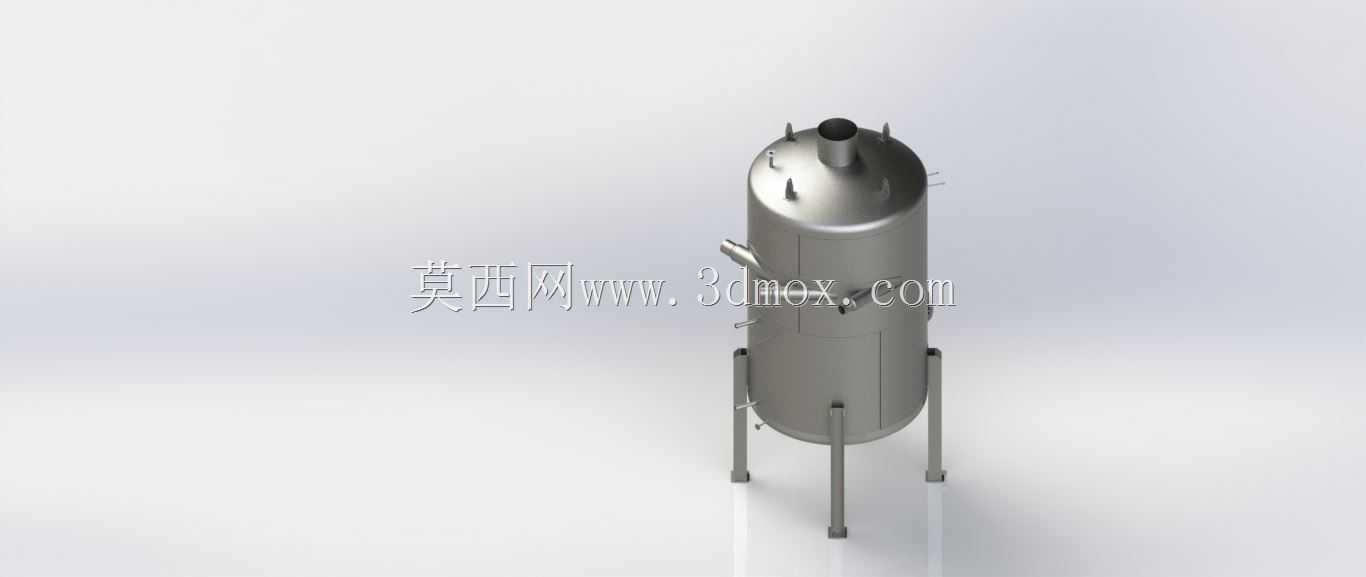

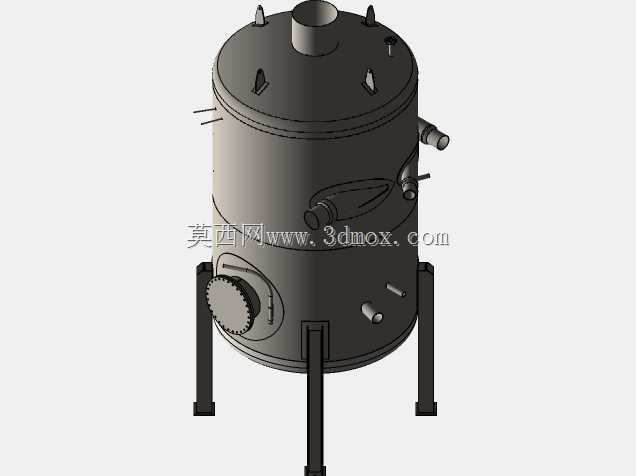

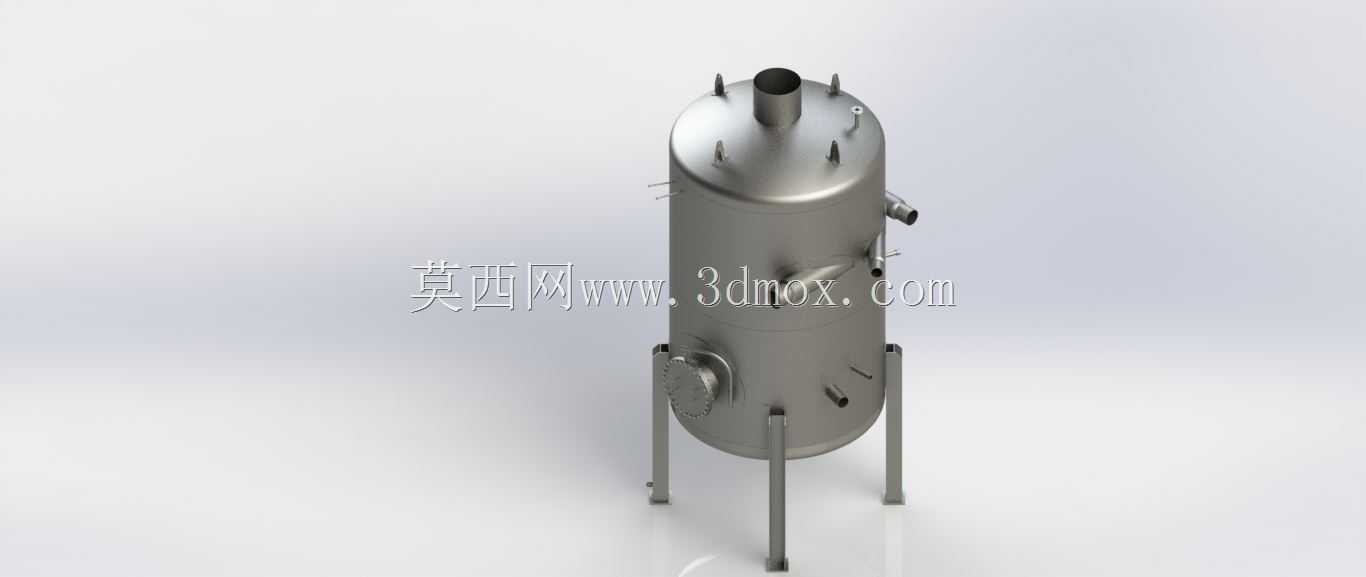

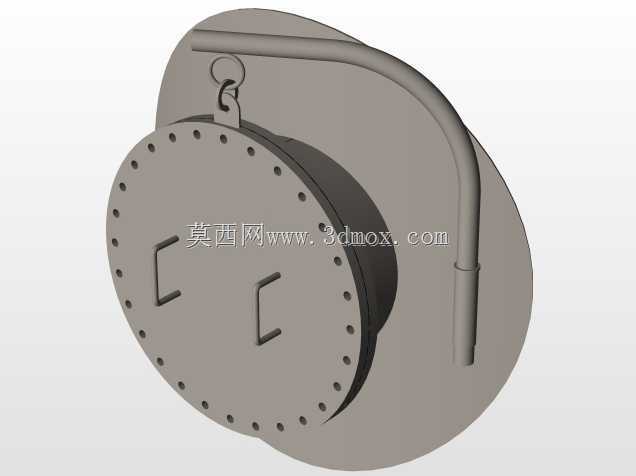

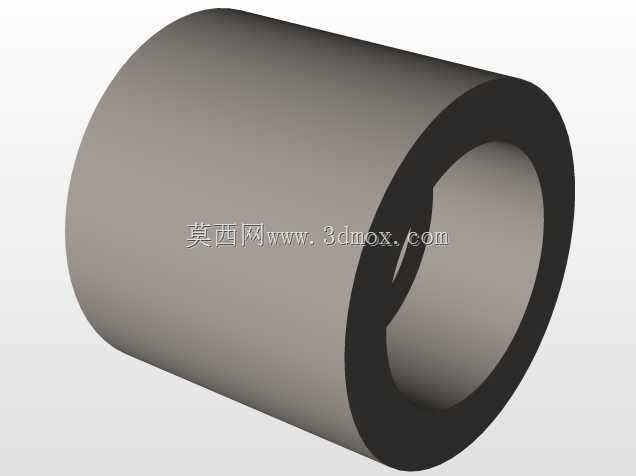

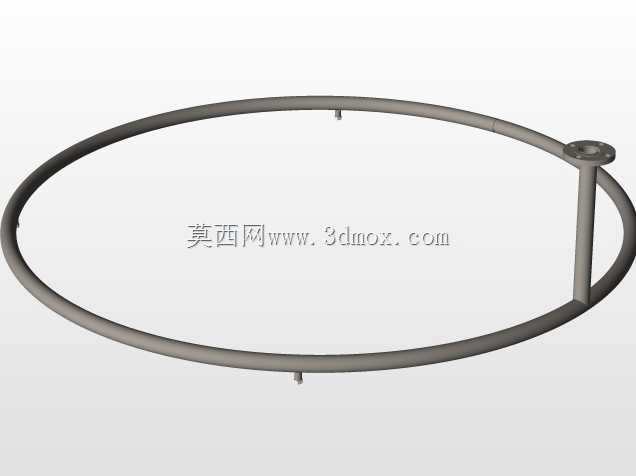

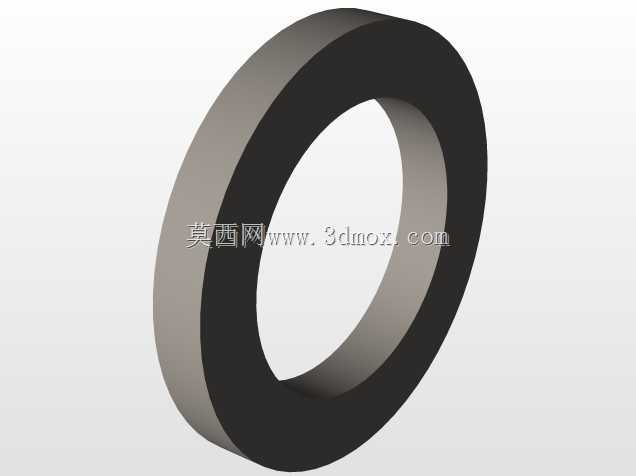

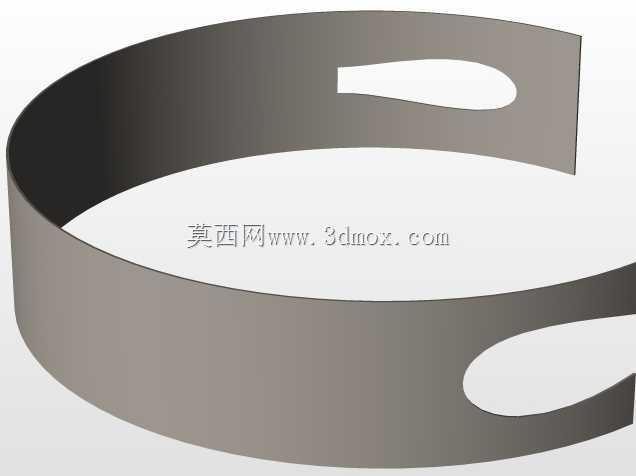

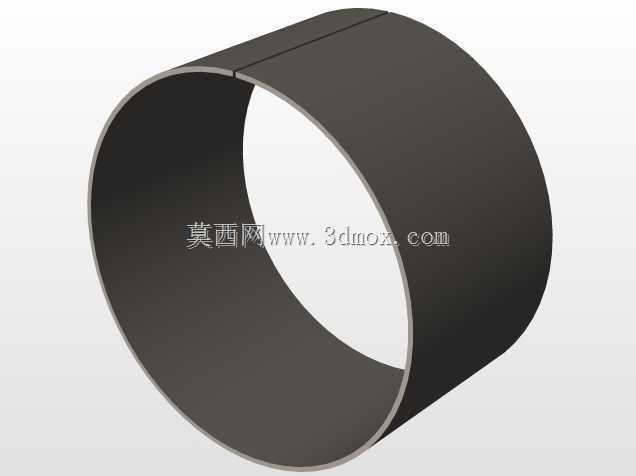

　　该立式承压罐体的建模重点在于把容器本体、外部接管、支座和附件之间的空间关系表达清楚，便于在工艺布置、配管校核和结构评审时直接使用。筒体采用直立布置，上部设置椭圆形封头，顶部集中布置排气、仪表或工艺接口；侧面根据接管方位预留不同高度的管口，可满足进料、出料、液位检测、温度测量及安全附件安装的需要。下部封头区域保留排污或检修接口，侧面靠近支座位置设置人孔，方便内部检查与维护。三支细长支腿沿筒体周向均布，将罐体抬离地面，既为底部接管和排污操作留出空间，也使设备在平台或厂房内安装时更容易找正。支腿与筒体连接处需要重点关注局部承载，建模时保留了连接过渡区域，便于后续进行支腿稳定性、地脚固定和载荷传递分析。从实际使用看，

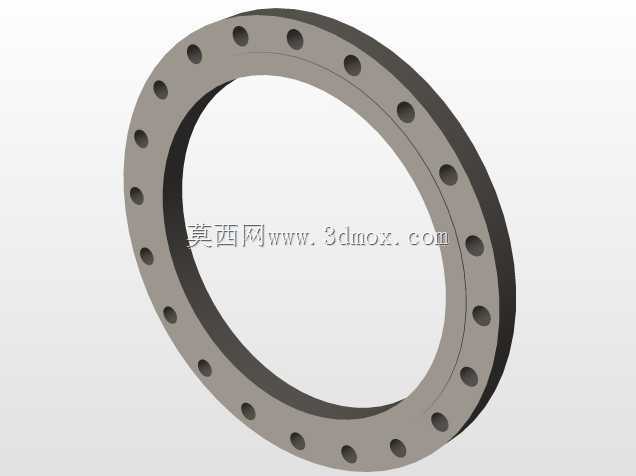

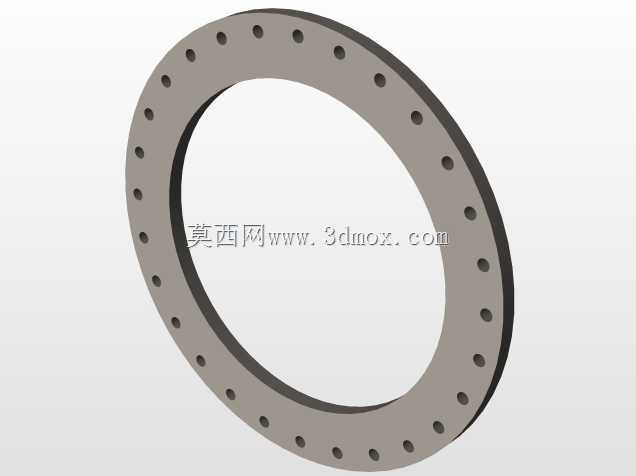

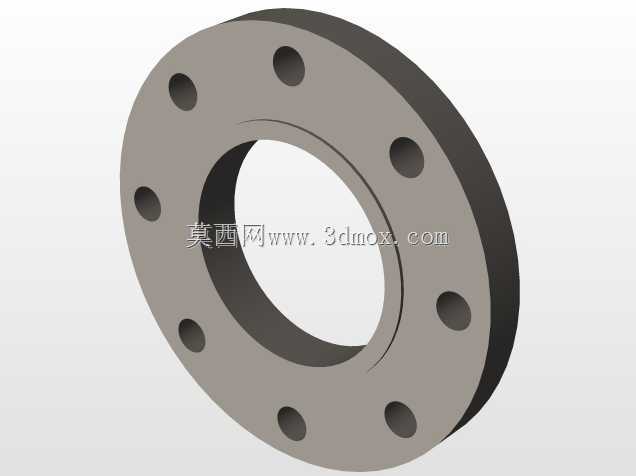

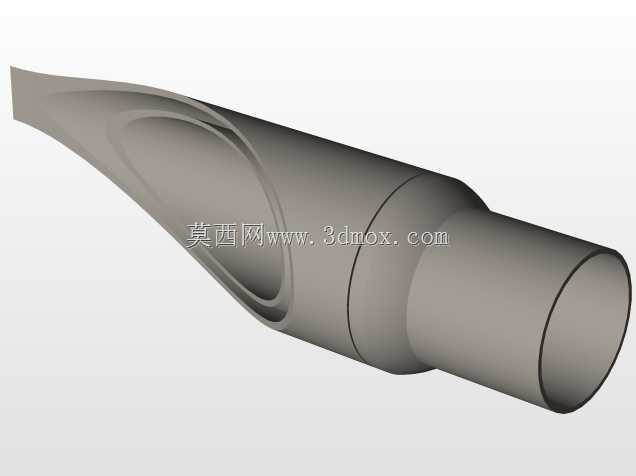

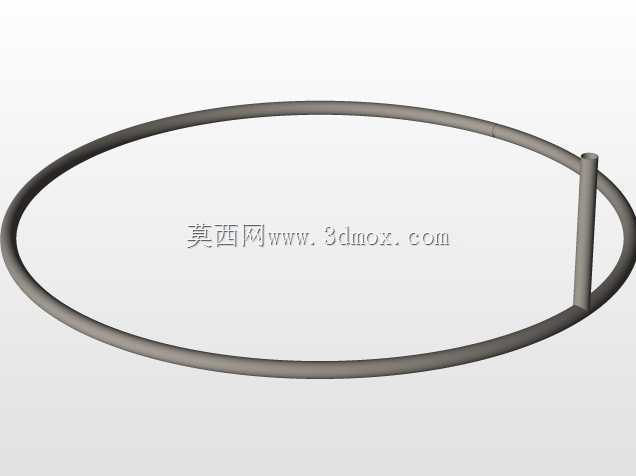

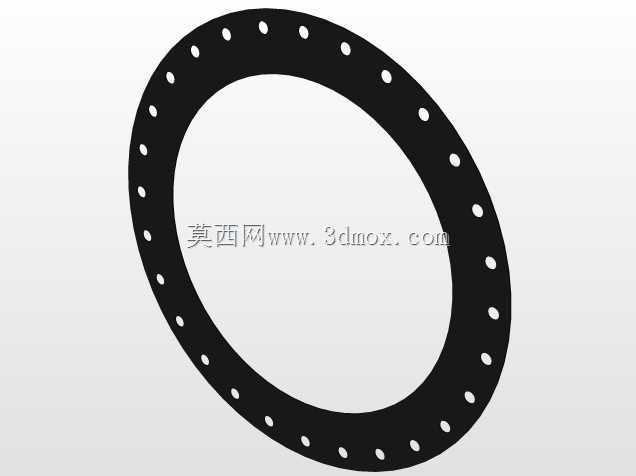

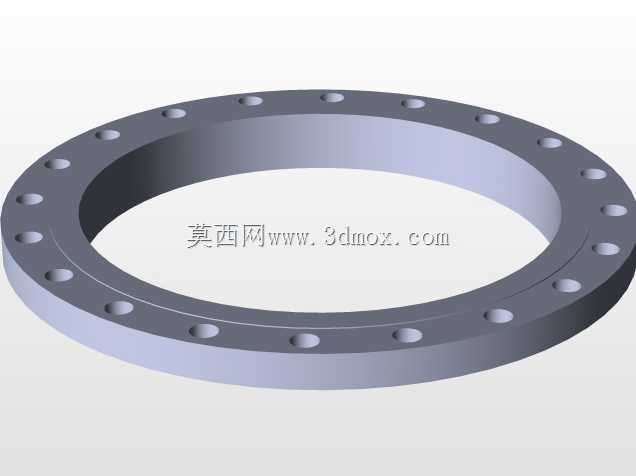

　　这类结构常见于中小型化工、制药、食品饮料、水处理及辅助公用工程系统，可作为缓冲罐、分离罐、稳压罐或中间储槽使用。设备内部通常承受一定气体或液体压力，外部则承受管路载荷、自重、风载及检修荷载，因此管口方位不能只按外观排布，而要结合工艺流程、操作通道和阀门操作高度确定。顶部接口宜避开正下方人员频繁通行位置，侧部接管应预留法兰拆装空间，人孔开启方向需与平台栏杆和检修空间协调。设计思路上，先以筒体中心线为基准建立主体，再叠加封头、支腿和接管，能够保证整体同轴度和后续改型效率。不同管口的直径、伸出长度和端部形式应随工艺条件调整，模型中保留这些独立特征，有利于在选型阶段快速切换规格。安装边界方面，需核对罐体总高、支腿分布圆直径、

　　最大外径以及最外侧接管端点，确认设备能够进入厂房门洞并在基础上就位；底部排净点与地面或平台面的净距应满足阀门安装和积液排放要求，顶部接口与上方管线、桥架或建筑梁底之间也要保留检修余量。对于配管专业，该模型可直接用于碰撞检查；对于结构专业，可据此提取支座荷载和基础条件；对于制造环节，则能直观呈现焊缝位置、附件布置和整体装配关系。
