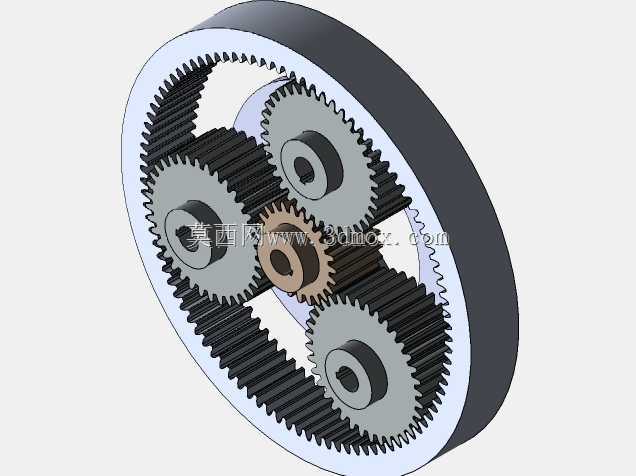

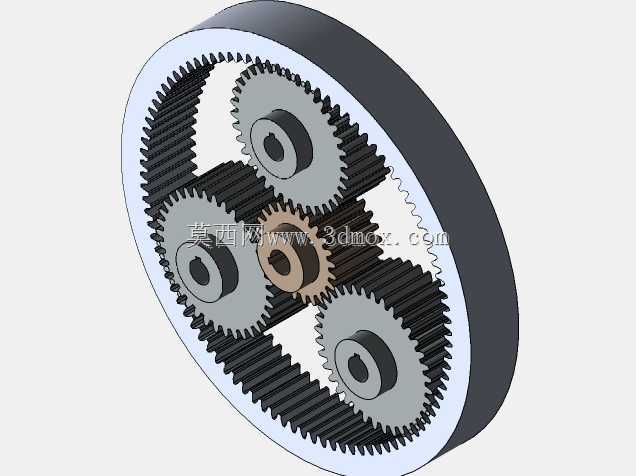

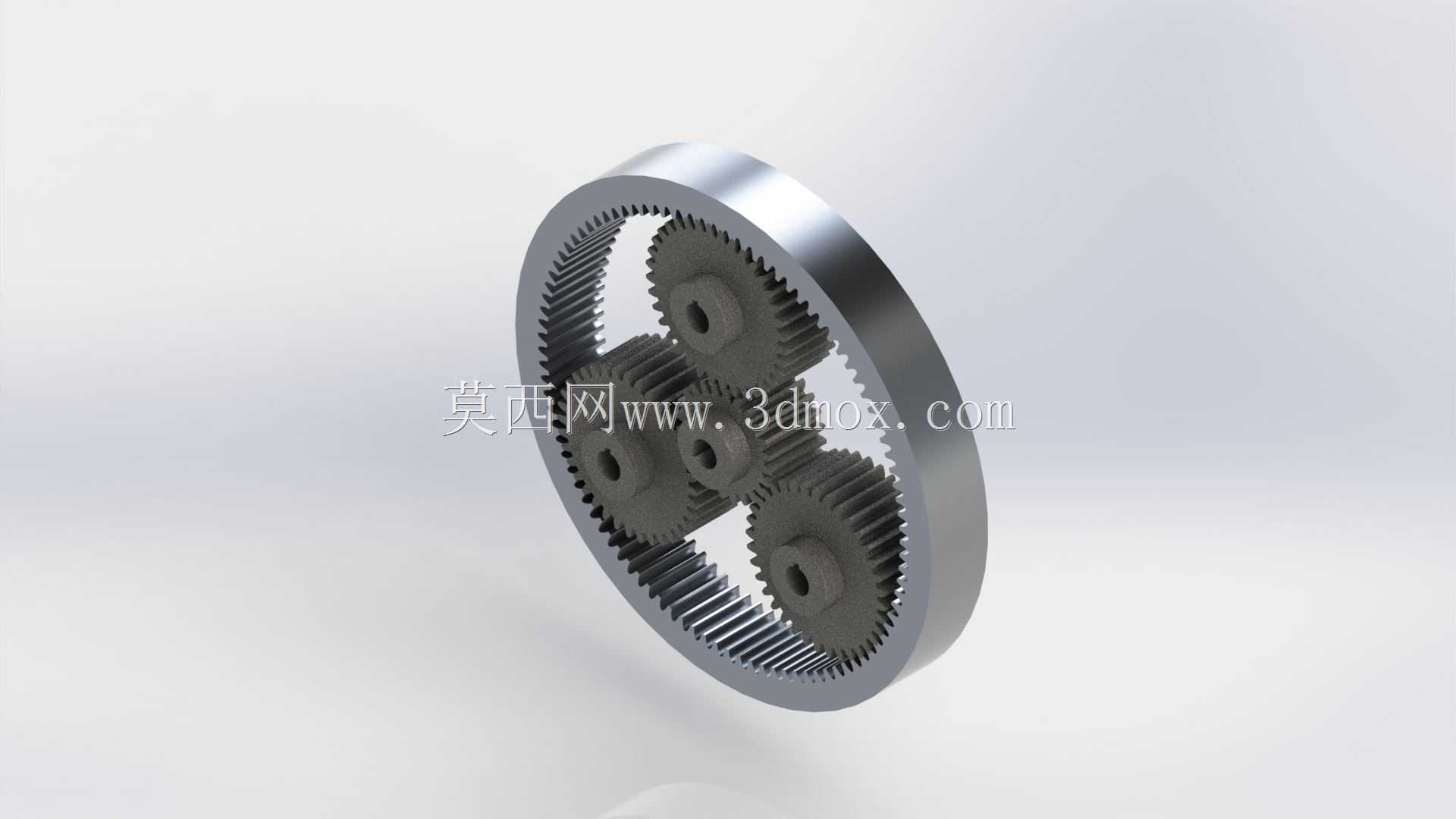

这套行星齿轮组件围绕同轴减速传动需求搭建,整体采用内齿圈包裹多行星轮的布局形式,动力输入与输出可保持同一轴线,在有限径向空间内实现多齿同时啮合,相比普通定轴齿轮组具备更强的载荷分担能力。从实际设备适配来看,这类结构常见于中小型伺服传动工位、自动化回转机构、紧凑空间内的减速增扭场景,多行星轮同步参与啮合的特性能有效降低单齿承受的接触应力,运行过程中传动更平稳,冲击与振动更小,也能在同等输出扭矩要求下缩减整套传动机构的体积。设计过程中优先确定内齿圈的分度圆边界,再匹配行星轮的齿数与中心距,保证各行星轮沿周向均匀分布,同时校核太阳轮、行星轮与内齿圈的啮合侧隙,避免装配后出现卡滞或回程间隙过大的问题。齿圈外缘采用光滑圆柱面结构,

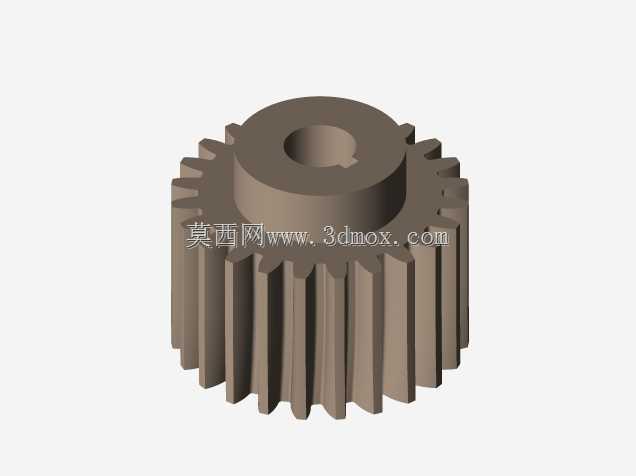

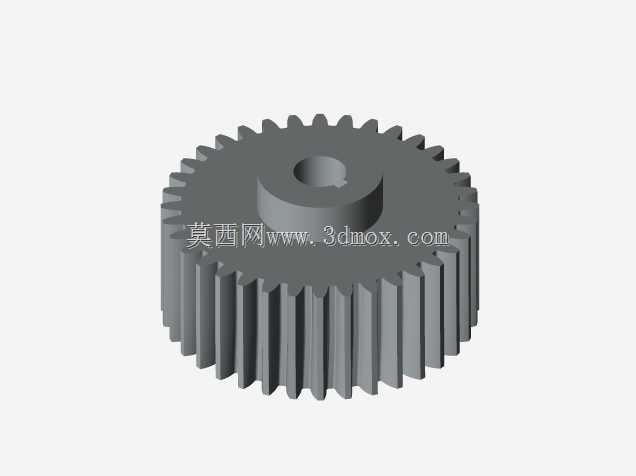

可直接嵌入设备壳体的内孔完成径向定位,端面预留的贴合面能够通过端盖或挡圈实现轴向限位,不需要额外设计复杂的安装支座。行星轮自身带有中心安装孔,可配套行星轴与轴承绕自身轴线转动,同时沿内齿圈的内齿轨迹公转,整套组件的安装边界集中在齿圈外径与轴向厚度范围内,选型时只需核对安装腔内径、输入输出轴的对接尺寸以及额定工况下的扭矩需求。建模阶段对轮齿部分做了连续的齿形还原,各啮合位置的齿顶与齿根间隙均按常规传动配合预留,既保证转动顺滑,也避免间隙过大引发传动误差。齿圈作为固定件时,动力由太阳轮输入、行星架输出,可获得较大的减速比;若约束方式调整,也能适配不同的传动比组合,适配多类需要紧凑减速结构的机械设备。
