十字轴式精密万向联轴器结构

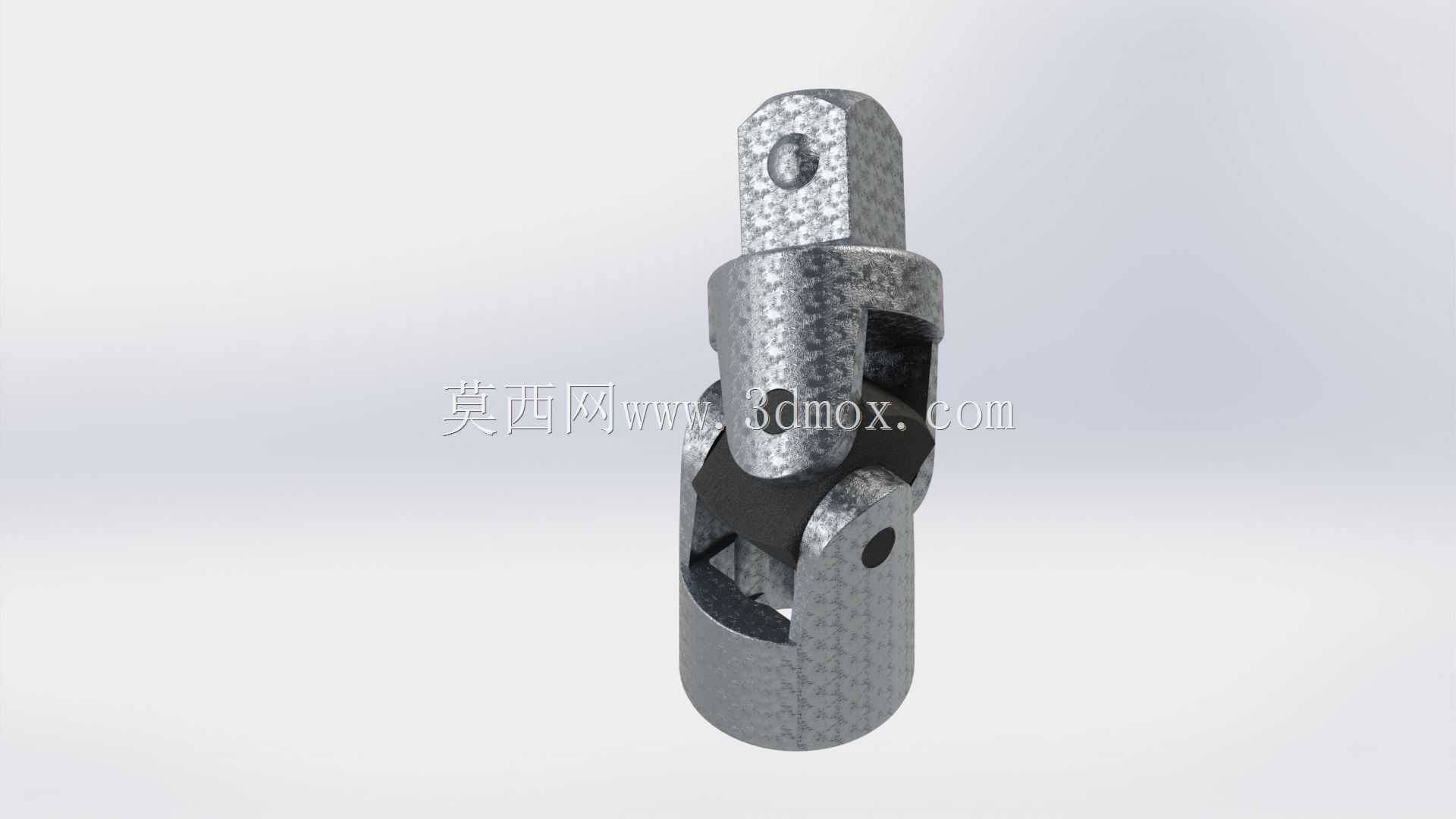

　　该模型呈现的是小型十字轴式万向联轴器的完整装配结构，这类零件在传动系统中承担两轴存在角位移或径向偏移时的扭矩传递任务，常见于机床进给机构、轻工包装线、小型输送设备以及操纵连杆机构中。与刚性联轴器不同，其核心价值在于允许主动端与从动端在一定摆角范围内持续回转，补偿安装误差、机架变形或运动过程中产生的轴线偏斜，避免轴系因强制对中而产生附加弯矩。

　　从结构上看，模型由两端叉形接头、中间十字销以及铰接配合面组成。两端叉头分别开设同轴销孔，十字轴的四个轴颈嵌入对应孔位，形成两组互相垂直的回转副；这种布置使输出端可绕空间两个方向相对输入端摆动，同时保持周向啮合。叉头端部保留了与外部轴系连接的扁位或柱面接口，便于通过销接、抱紧或螺纹方式接入传动链。建模过程中需重点控制销孔与十字轴颈的同轴度、叉头开口对称度以及各回转副之间的间隙配合：间隙过小会造成铰接卡滞、转动阻力陡增，间隙过大则会引发回程冲击、传动精度下降并加速磨损。

　　实际选型时，外形尺寸与安装边界直接决定其适用空间。两端连接轴径、叉头外径、整体闭合长度以及最大摆角下的外轮廓包络，都必须在装配前校核。若设备运行中两轴夹角持续偏大，应核算单节万向节引起的转速波动——主动轴匀速转动时，从动轴角速度会随转角周期性变化，夹角越大波动越显著，这在高速或对运动平稳性要求高的场合往往需要成对使用双万向节，并通过中间轴相位布置来抵消波动。

　　该三维结构完整还原了铰接关系与实体外形，可用于检查运动干涉、验证摆角范围、模拟装配顺序，也能作为传动布局设计时的空间占位参考。零件表面的纹理处理仅用于呈现金属质感，工程出图时仍需依据载荷工况补充材料、热处理、表面粗糙度及润滑要求，例如十字轴轴颈通常需较高硬度以抵抗接触疲劳，叉头则需兼顾强度与韧性。
