水力旋流器内部流场颗粒分析结构

　　该模型围绕水力旋流器的内部流动与颗粒分离过程建立，主体采用切向进料、柱锥结合的经典构型，上部为圆柱段，下部收缩为圆锥段，顶部设置溢流管，底部留有底流口。切向入口布置在圆柱段侧壁，料浆进入后在筒体内形成高速旋转流场，粗重颗粒在离心力作用下向器壁迁移并沿锥壁下滑，最终从底流口排出；细轻颗粒则随内旋流上行，经溢流管离开，从而完成颗粒分级、浓缩或脱泥作业。这类结构广泛用于选矿厂磨矿回路中的粒度控制，也常见于非金属矿加工、煤炭洗选、油田固液分离、化工浆料分级及污水处理等场景。在实际选型中，旋流器直径直接决定处理能力与分离粒度，锥角影响停留时间和底流浓度，溢流管插入深度、进料口尺寸与底流口直径则共同决定分流比和分级效率。

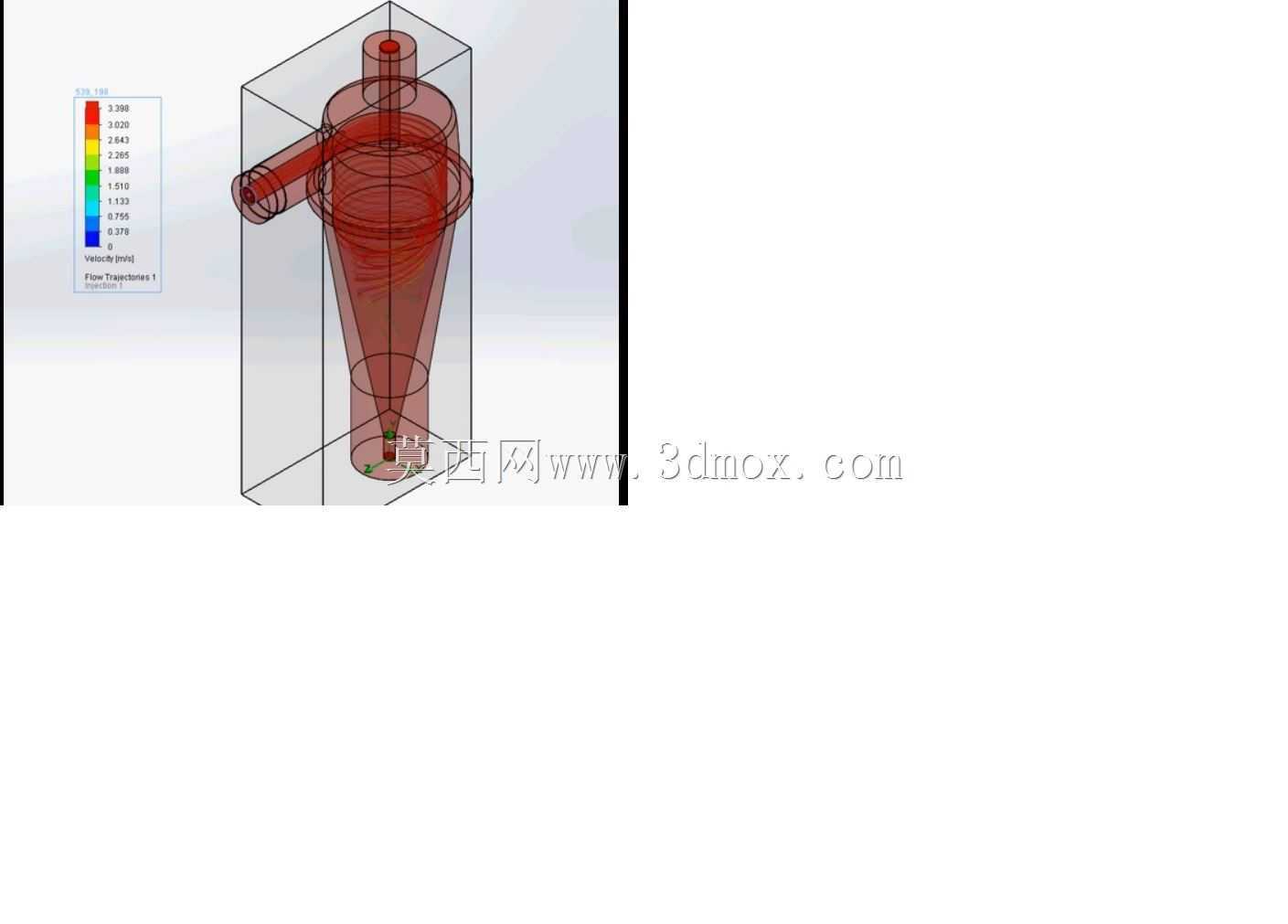

　　建模时需要同时保留外部安装边界与内部流道空间：外部筒体决定设备在平台或支架上的占位尺寸，进料管方位影响管路对接，顶部溢流口与底部底流口的相对位置决定上下游管线走向；内部流道则用于划分流体域，捕捉强制涡、准自由涡、空气柱以及短路流等典型现象。从结构设计角度看，柱段提供初始旋流稳定空间，锥段通过截面积收缩持续加速外旋流，增强颗粒向壁面的迁移；进料口采用矩形或渐缩切向形式，可降低入口冲击并提高流场对称性。模型中透明显示的筒体有助于观察内部速度分布、压力梯度和颗粒轨迹，红色区域对应高流速或高浓度位置，可用于判断磨损风险区。工程应用中，衬胶、陶瓷或聚氨酯内衬通常布置在锥部下段、入口及底流口附近，因为这些区域颗粒滑移速度高、冲刷强烈。

　　流场分析还可校核空气柱形态是否稳定，若空气柱偏摆过大，往往会造成溢流跑粗或底流夹细，需要通过调整操作压力、进料浓度和出口尺寸进行修正。对于多台并联布置的旋流器组，单台设备的外轮廓、接管高度和检修空间必须在三维布局阶段提前校核，避免进料分配不均或维护空间不足。该模型将几何结构与流动分析结合，既可用于理解旋流器分离机理，也可为结构改型、耐磨衬里布置、管路对接和现场安装提供直观依据。
