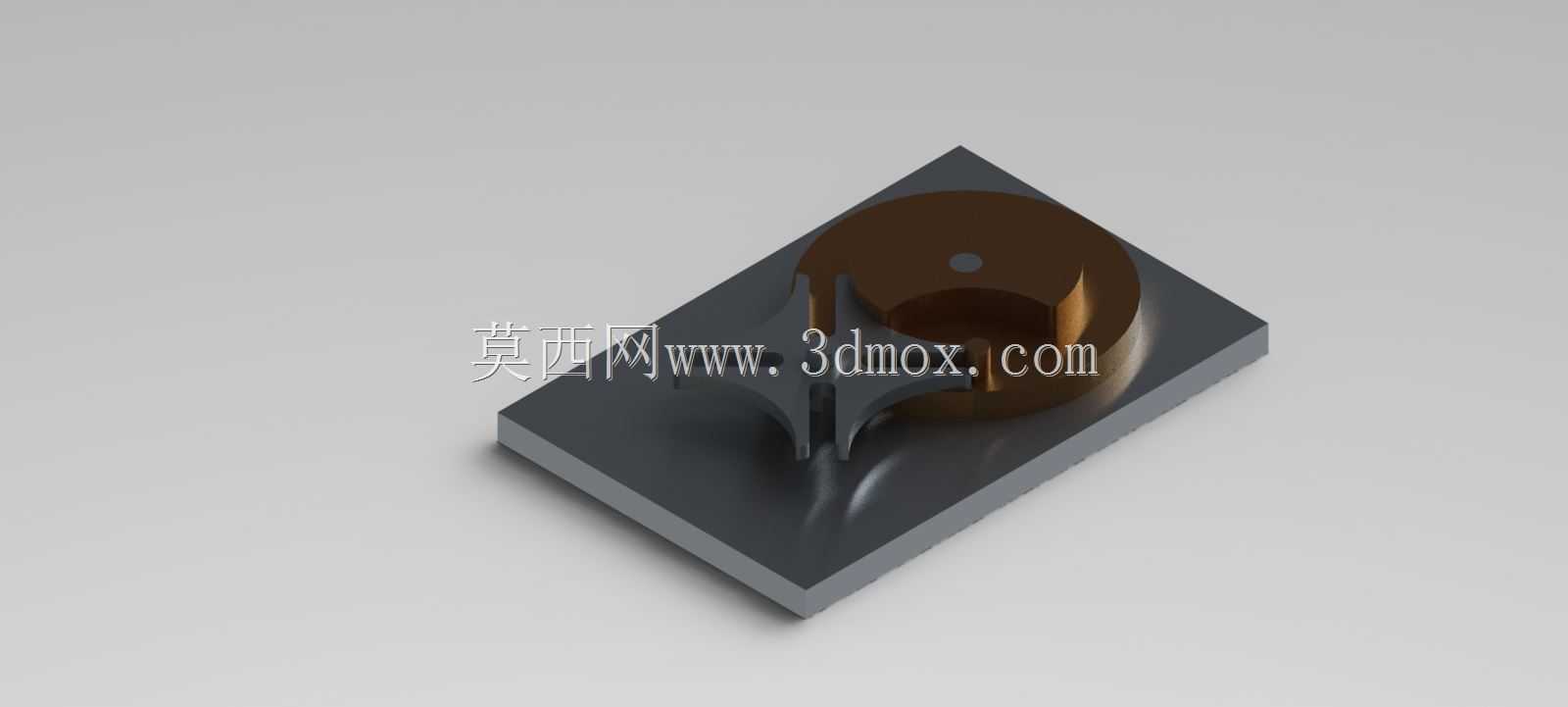

吉内布拉轮鲁埃达异形轮组基座结构

　　该结构把异形轮件与矩形安装底板整合为一体，底板承担定位、承托与安装接口功能，轮体部分则用于实现特定轨迹的接触、导向或间歇运动配合。从实际使用场景看，这类构件常见于小型实验装置、教学演示台、非标导向机构以及需要特殊轮廓接触的轻载传动工位，可作为运动轨迹验证件、限位接触件或特殊啮合副的组成部分，帮助设计人员在方案阶段确认轮廓干涉、运动行程与装配间隙。

　　底板采用平直矩形轮廓，四个边角做了规整处理，底面可直接贴合安装面，侧面留出足够的锁紧操作空间。轮体布置在底板上表面一侧，并非居中放置，这种偏置布局能够为相邻杆件、传感器支架或联动零件预留避让区域，避免整机装配时出现边缘干涉。轮体中心设置同轴孔位，可穿入销轴、紧定螺钉或小轴，实现自身转动定位；孔位周边保留均匀壁厚，既控制整体重量，也保证销轴连接区域的强度，防止长期转动后出现孔口变形。

　　轮体外缘并非标准圆形，而是带有多段凹凸变化的异形轮廓，轮廓过渡处做了顺滑处理，能够在与对应从动件接触时降低冲击和噪声。设计这类轮廓时，需要重点核对接触点的压力角与滑动距离，若轮廓突变过大，容易造成从动件跳动或卡滞；模型中曲面与底板的衔接位置保留了清晰的圆角过渡，可减少应力集中，同时也便于后续采用机加工或3D打印方式制作样件。

　　从安装边界判断，底板长宽尺寸决定了该部件在设备台面上的占用范围，厚度方向则影响整体重心高度。轮体最高点高于底板平面，选型时需在轮体上方预留转动空间，周边还要留出手指或工具拆装销轴的位置。底板未开设复杂沉孔与槽口，说明其固定方式较为灵活，既可以通过压板侧向锁紧，也可在实际加工时按安装需求补充孔位。

　　建模过程中，异形轮廓与中心孔的同轴度、底板平面度以及轮体底面与底板的贴合质量是控制重点。若用于运动仿真，应将轮体设置为可绕中心孔回转的独立部件，并把外缘曲面定义为接触副；若用于静态展示或工装定位，则可把轮体与底板视为整体，减少装配约束数量。整体结构没有冗余特征，各部位壁厚分布均衡，既适合作为机械原理课程中的异形轮机构示例，也能直接为非标设备中的导向轮、轨迹轮设计提供参考。
