多布拉多拉弯管工装结构设计

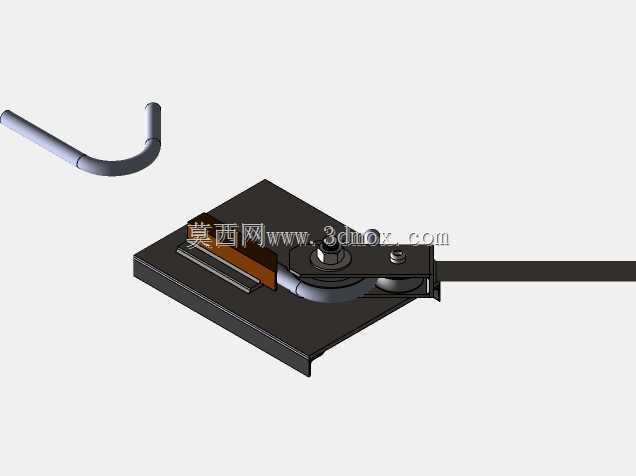

　　该模型呈现的是一套用于管材弯折作业的多布拉多拉弯管工装，整体由底座平台、弯管执行组件、摆臂结构、定位夹持模块以及配套弯管样件组成，适用于小规格金属管材的定角度弯折工序，在管路预制、五金管件加工、小型结构件生产场景中可直接作为工装方案参考。底座采用平板加折边的焊接构件形式，既保证安装平面的平面度要求，也通过侧边折边提升整体刚性，减少弯管过程中底座受侧向力矩产生的翘曲变形。底座表面预留的安装孔位可适配不同工位的台架固定需求，安装边界清晰，无需额外改造即可嵌入常规钳工台或专用工装台。弯管执行端集成了成型轮与导向块，成型轮的圆弧轮廓与目标弯折管径匹配，可在弯折过程中约束管材内侧的变形轨迹，避免管壁出现褶皱、凹瘪等成型缺陷；

　　摆臂与成型轮同轴联动，摆臂末端设置管材夹持位，可在摆臂转动时带动管材绕成型轮完成指定角度弯折，运动逻辑连贯，建模阶段已完成运动副约束设置，可直接开展运动仿真验证弯折全行程的干涉情况。模型附带的90度弯管样件直观呈现了该工装可实现的弯折成型效果，管材两端保留足够的直线装夹余量，弯折段圆弧过渡平滑，符合常规管路安装的尺寸公差要求。从结构设计思路来看，该工装未采用复杂的液压或电气驱动结构，整体以纯机械构件实现弯管功能，零部件数量少，加工工艺以板材切割、焊接、机加工为主，制造成本可控，维护难度低，非常适配小批量多批次的管件加工场景。焊接构件的各连接位置均做了贴合面处理，构件之间的焊缝位置在模型中预留了合理的焊接操作空间，

　　避免实际生产中出现焊缝无法施焊的问题。结构件的受力路径经过优化，弯管作业时的作用力从摆臂传递至成型轮，再通过底座分散到安装平台，各受力截面的厚度选型可满足常规小口径金属管的弯折载荷需求，不会出现局部应力集中导致的构件变形。对于三维建模从业者而言，该模型可参考其焊接件的层级划分方式、运动机构的约束设置逻辑，以及工装安装边界的预留思路；对于结构设计与设备选型人员，可在此基础上调整成型轮规格、摆臂长度与底座尺寸，快速衍生出适配不同管径、不同弯折角度的专用弯管工装，缩短工装开发的设计周期。
