肘杆式手动拨动夹紧机构

项目分类:工装 发布时间:2022-05-03 ID:613052
  • 肘杆式手动拨动夹紧机构
  • 肘杆式手动拨动夹紧机构
  • 肘杆式手动拨动夹紧机构
  • 肘杆式手动拨动夹紧机构
  • 肘杆式手动拨动夹紧机构
  • 肘杆式手动拨动夹紧机构
  • 肘杆式手动拨动夹紧机构
  • 肘杆式手动拨动夹紧机构
  • 肘杆式手动拨动夹紧机构

  这套肘杆式手动拨动夹紧机构的三维结构,主要面向工装夹具、检测治具及小型装配工位的快速压紧需求。在实际产线中,这类机构常被布置于焊接工装、装配定位板或检验夹具上,用于对薄板、壳体、轴类或注塑件进行侧向或轴向快速锁定,相比螺纹压紧方式,操作行程短、开合效率高,能够显著减少单件装夹辅助时间。

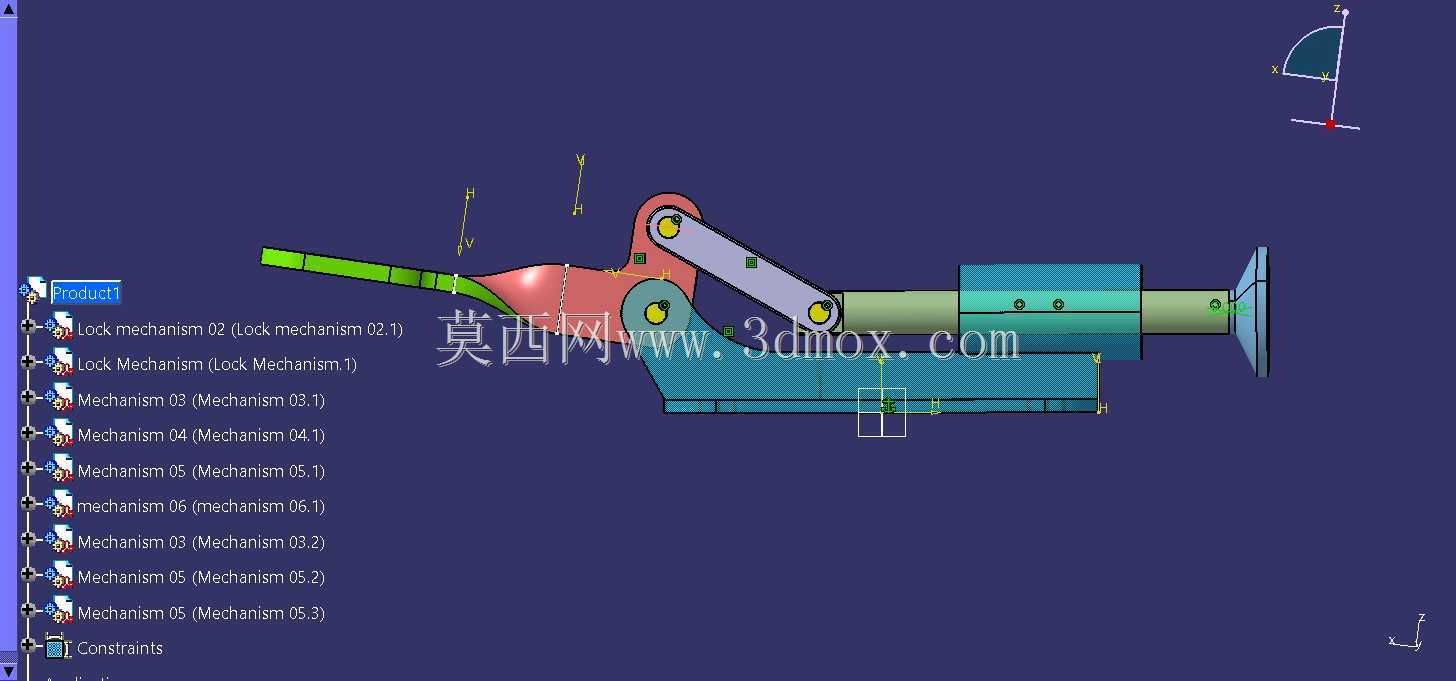

  从功能实现上看,机构通过手柄绕支点转动,带动内部连杆越过死点位置,将扳动力放大并转化为推杆的轴向直线运动。推杆前端设置圆形压头,可直接贴合工件表面;当手柄下压至闭合位置时,连杆与推杆轴线趋于共线,机构进入自锁状态,即使受到一定振动或反向载荷,压头也不会自行松脱。这种利用肘杆增力与死点锁紧的设计思路,兼顾了操作手感和夹持可靠性,适合需要频繁启闭且对夹紧稳定性有要求的场合。

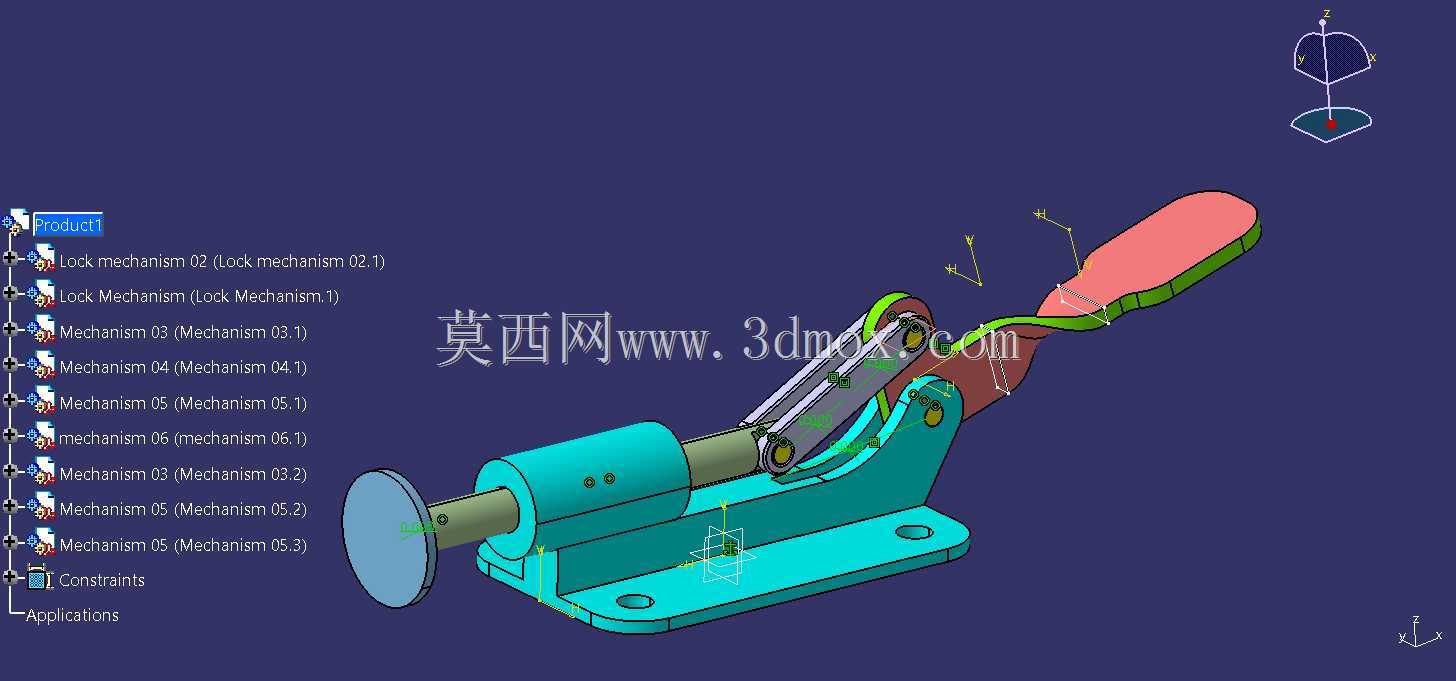

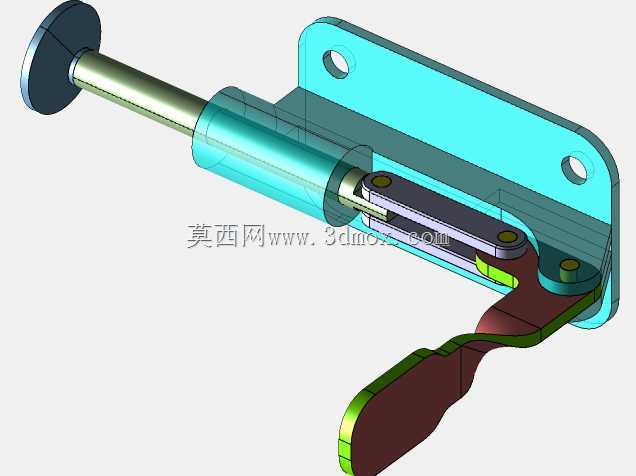

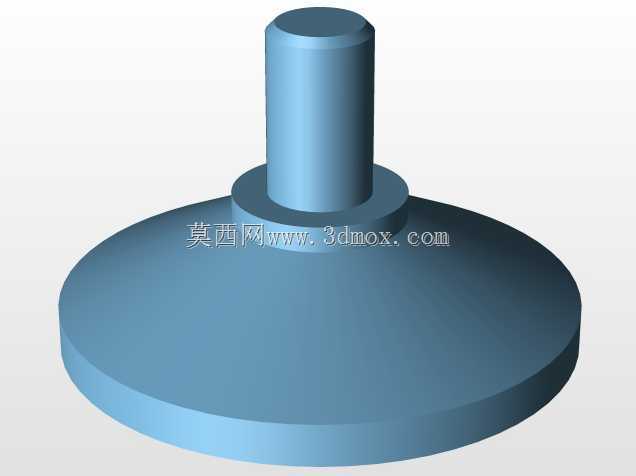

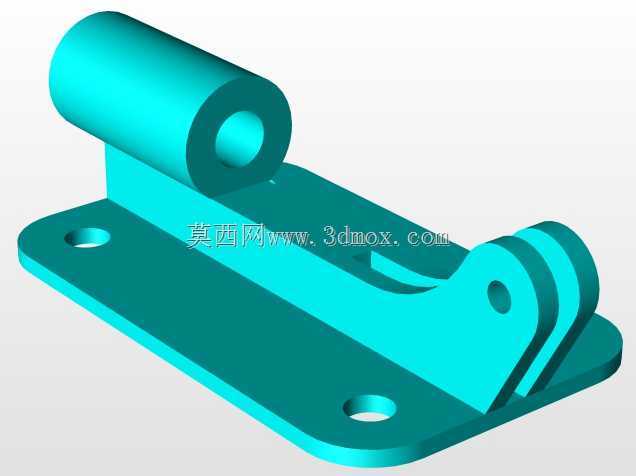

  结构组成上,模型包含安装支座、滑动推杆、导向套、连杆、销轴、复位元件及操作手柄等部分。支座侧面预留两个安装孔,可通过螺栓固定在工装板或设备立面上;导向段对推杆形成径向约束,减小压头偏摆,保证压紧力沿轴线传递。手柄采用贴合手部操作轨迹的弯曲造型,末端受力区做了加宽处理,便于现场人员单手完成拨动和释放。压头端面为平面接触形式,若用于易划伤工件,可在实际制作时追加聚氨酯、铜质或尼龙垫块。

  设计时需要重点关注安装边界与运动包络。支座的孔距、底面到推杆中心的高度,决定了它能否直接替换现有治具中的标准快速夹钳;推杆伸出长度则影响可容纳工件的厚度范围。由于手柄在开合过程中会绕支点摆动,布置时必须在侧面预留足够操作空间,避免与相邻定位销、气缸、传感器或工件轮廓发生干涉。销轴与连杆孔之间建议选取合理间隙配合,既要保证转动灵活,也要控制长期使用后的累积磨损。

  从工程选型角度看,这类拨动夹适合中低夹紧力、高频次操作的手动工位,不宜直接替代液压或气动重载夹紧装置。若用于焊接环境,应在推杆与导向部位考虑防焊渣飞溅结构;若用于洁净或装配场景,则可选用不锈钢材质并优化表面处理。三维模型完整呈现了各零件的装配关系和运动位置,对夹具方案评审、安装空间校核以及非标机构改型具有直接参考价值。
