黄铜内螺纹手动球阀结构设计

　　这款球阀采用典型的两片式黄铜阀体结构，两端为1/2英寸14NPT内螺纹接口，适用于水、气及一般中性流体管路的通断控制。模型完整呈现了阀体、球芯、阀杆、密封座、压紧螺母、手柄及连接紧固件之间的装配关系，能够直接用于管路布置校核、操作空间检查和非标设备接口设计。

　　从实际使用场景看，这类阀门常见于小型水处理设备、实验台管路、暖通支路、气动系统前端以及机械设备冷却水回路。其核心作用不是调节流量，而是在检修、更换元件或隔离支路时提供可靠截断。球芯通孔与流道基本同轴，全开状态下流阻较低，沉积物不易在阀腔内聚集；相比闸阀或截止阀，手柄旋转90度即可完成启闭，操作反馈明确，也便于在紧凑空间内判断阀门状态。

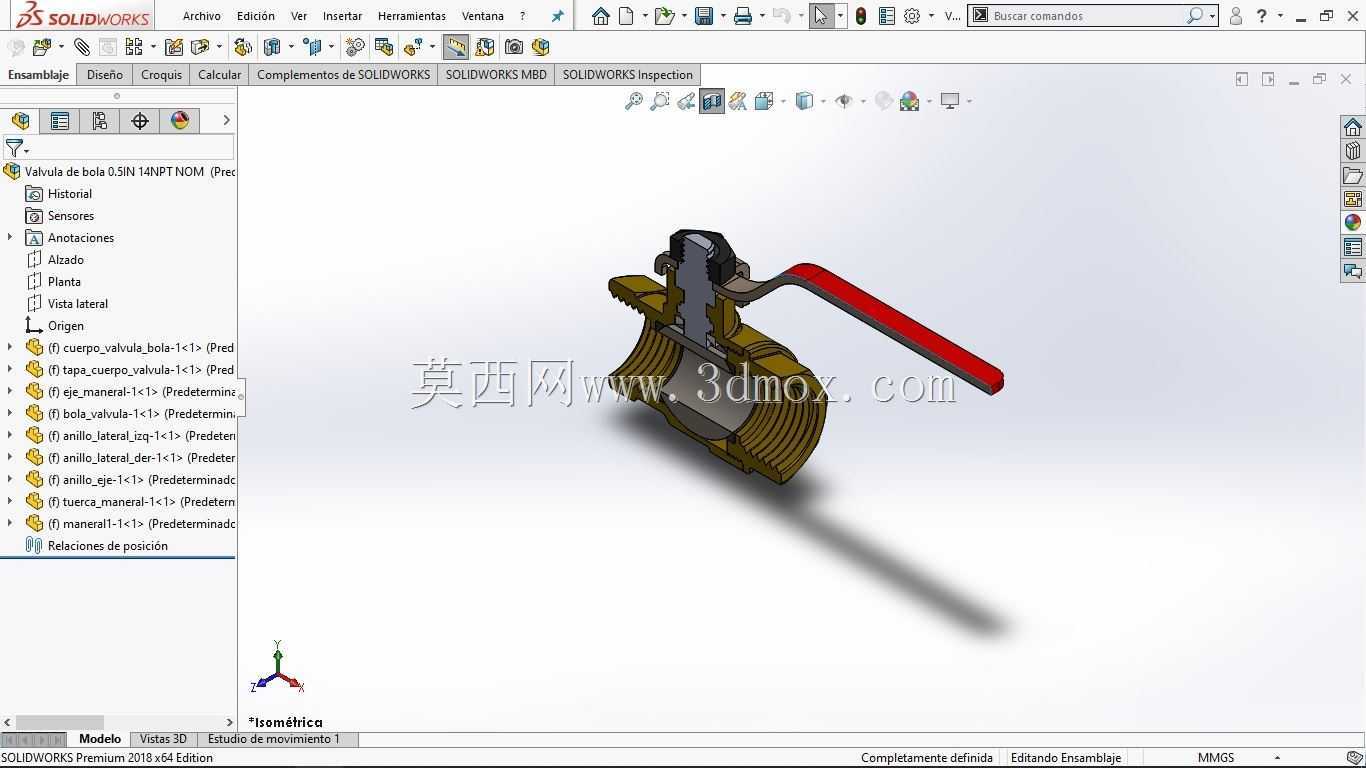

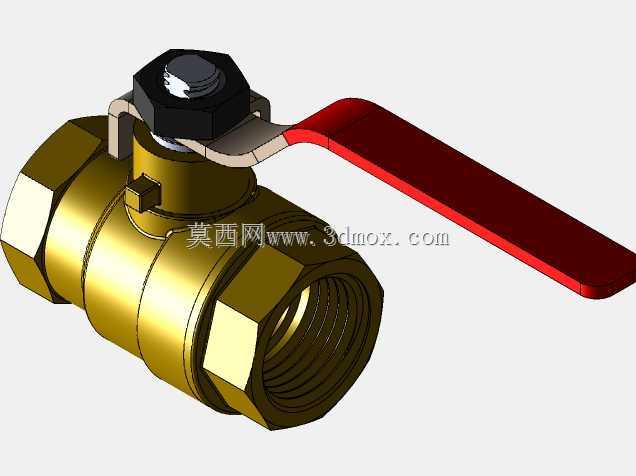

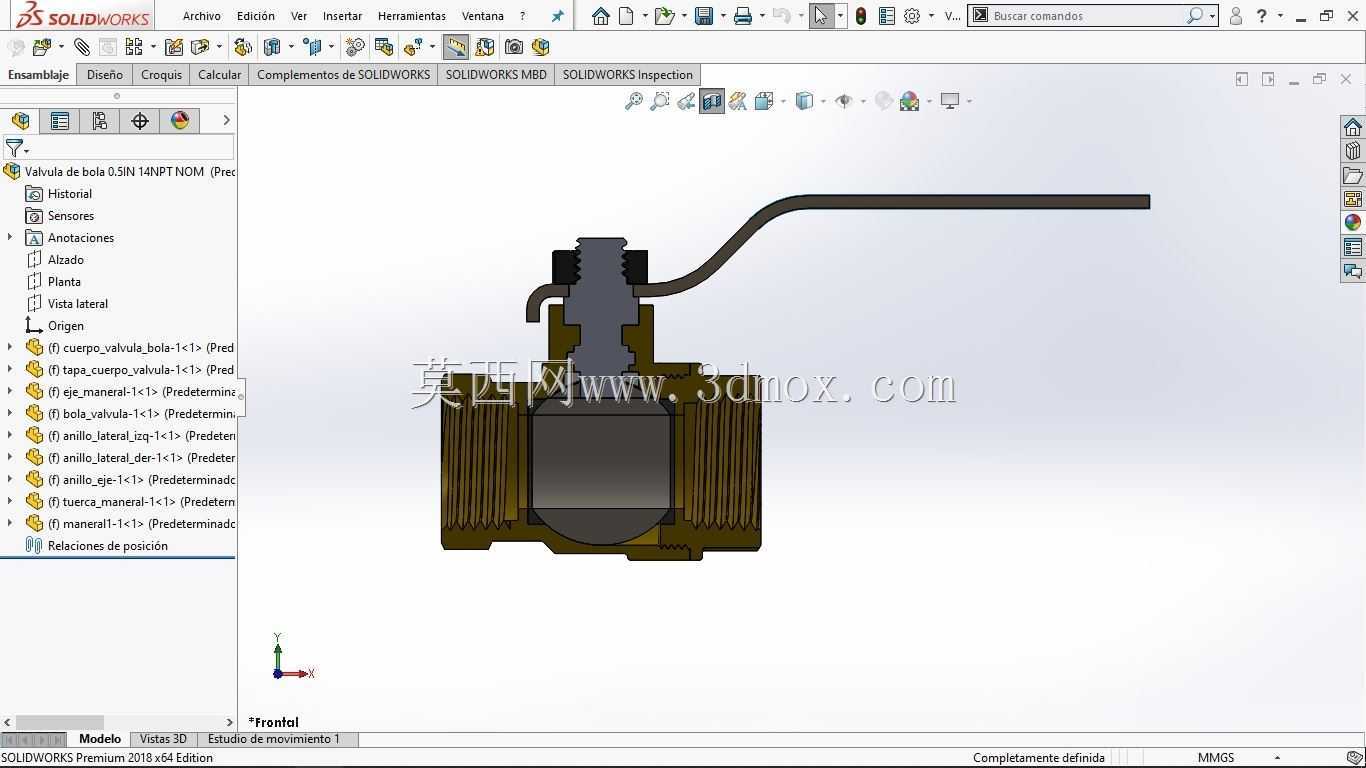

　　设计上，阀体外形以六角面和圆柱段组合为主，既照顾铸造与加工工艺，也为管钳安装提供受力面。中部连接结构承担阀体密封和预紧作用，建模时需要重点控制结合面位置、螺纹旋合长度以及阀腔与球芯的同轴关系。阀杆从上部装入，通过端部扁位与球芯槽口配合，顶部由螺母压紧形成轴向限位；手柄采用红色长杠杆形式，末端下弯，既增加操作力矩，也能在贴近墙板或机架时保留手指空间。

　　安装边界方面，选型时不能只核对螺纹规格，还要预留阀体全长、六角对边尺寸以及手柄转动半径。NPT锥螺纹拧紧后会产生轴向推进，管路设计应避免让阀门承担强行对中的拉应力。水平或竖直安装均可，但手柄位置应避开高温表面、运动部件和维护盲区。若用于频繁启闭或振动环境，还需关注阀杆密封、手柄锁紧以及球芯与密封座的磨损补偿。

　　三维建模过程中，球芯、密封座和阀腔的配合间隙是表达重点。过紧会导致操作扭矩偏大，过松则可能出现内漏；螺纹段、退刀槽、六角棱边和铸造圆角也应按可制造逻辑处理，而不是单纯追求外观。该模型对理解手动球阀的内部构造、管路接口尺寸和现场维护空间具有直接参考价值。
