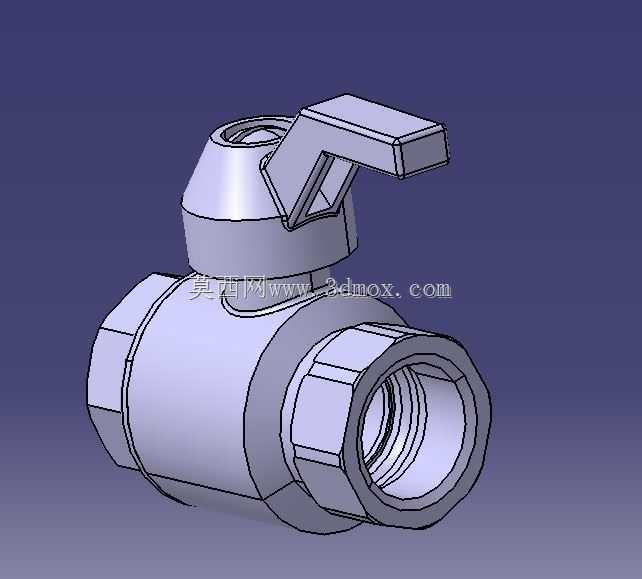

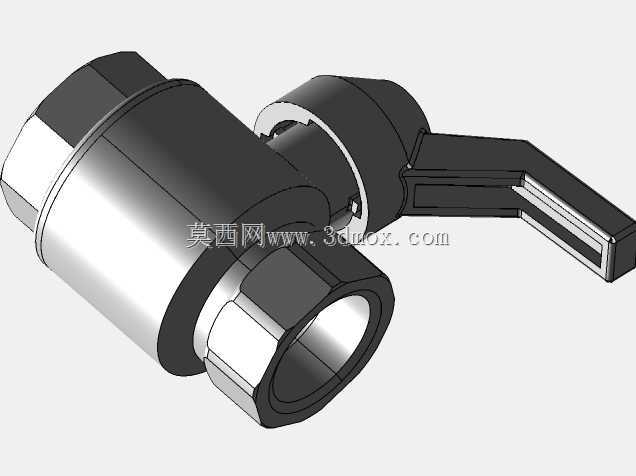

内螺纹连接手动球阀三维结构设计

　　这款手动球阀的三维建模完全围绕民用给排水、小型工业流体管路的实际使用需求展开，建模过程中优先考虑了现场安装的适配性与日常操作的实用性，没有做冗余的装饰性结构，所有特征都服务于阀件的核心功能。从结构逻辑来看，该阀采用两片式阀体结构，两端为标准内螺纹接口，建模时严格参照常用低压管路的螺纹连接尺寸规范，预留了足够的螺纹旋合长度，安装时无需额外焊接法兰，直接通过管螺纹与管路旋接即可，适配家庭供水支管、小型设备冷却回路、低压气动管路等多种场景的安装需求，安装边界控制合理，不会出现与周边管路、支架干涉的问题。

　　在核心功能结构的设计上，球体采用通孔直通结构，流道与接口通径保持一致，完全避免了缩径带来的流阻增大问题，流体通过时压力损失极小，不会出现常规截止阀那种明显的截流降压情况，适合对流量稳定性有一定要求的管路场景。密封结构采用软质密封座包裹球体的设计，建模时特意预留了密封件的压缩量空间，保证手柄旋转90度时，球体通孔与管路完全对齐实现全通，反向旋转90度时球面完全封堵流道，截断状态下密封可靠，不会出现内漏问题。手柄采用扁平式杠杆结构，长度经过力矩核算，普通人无需借助额外工具即可轻松完成开关操作，手柄的旋转角度设置了硬限位，旋转到全开或全关位置时会被阀体上的凸台挡住，避免操作过度导致密封件磨损或球体错位。

　　建模过程中对各个配合面的公差带做了模拟验证，阀体与阀盖的连接螺纹配合间隙控制在合理范围，既保证组装时可以顺利旋紧，又不会出现间隙过大导致的外漏风险；阀杆与阀体的配合部位设置了多级密封槽，可适配O型圈或填料密封，即使在长期带压工作状态下，阀杆部位也不会出现介质渗漏。从外形尺寸来看，整体结构紧凑，阀体的最大外轮廓尺寸适配常规管路的安装空间，手柄在全开状态下的外伸长度不会超出常规管路安装的预留空间，即使在狭小的设备夹层、管井内部也能顺利完成操作，不会出现手柄被周边构件挡住无法旋转的问题。

　　针对实际使用中可能出现的磨损问题，建模时特意将密封座、阀杆密封等易损件的安装结构设计为可拆式，后期维护时无需将整个阀体从管路上拆下，只需松开阀盖即可更换内部密封件与球体，大幅降低了后期维护的成本与工作量。阀体的外部结构做了合理的加强筋设计，在接口与阀体主体的衔接部位增加了圆弧过渡，既避免了应力集中导致的阀体开裂问题，又不会过度增加阀体的整体重量，兼顾了结构强度与材料成本的平衡。在流道的内壁处理上，建模时保证了内壁与球体接触面的光滑过渡，没有突兀的台阶或棱角，避免流体长期冲刷导致的局部气蚀，延长阀件的整体使用寿命。

　　这款阀的适用压力等级覆盖常规民用与小型工业场景的低压管路需求，可适配清水、压缩空气、无腐蚀性低压流体的通断控制，不适合高温高压、强腐蚀性介质的管路场景，选型时可根据实际管路的通径、压力参数直接匹配对应规格。三维建模过程中所有特征都做了参数化关联，后续如果需要调整通径、接口尺寸、手柄长度等参数，只需修改对应参数即可快速生成新规格的模型，无需重新绘制全部结构，能大幅提升同系列阀件的设计效率。
