工业级多布列兹里佐传感装置结构

　　这套传感装置的结构设计围绕现场安装可靠性与检测稳定性展开，底座采用法兰盘式布局，盘面预留多个沉头安装孔，可直接固定在设备机架、检测工位或工装平台上，安装面贴合后能减少长期运行产生的微动偏移。立柱与转接块构成支撑主体，将感应单元抬升至合适检测高度，避免与下方输送件、运动机构发生干涉。

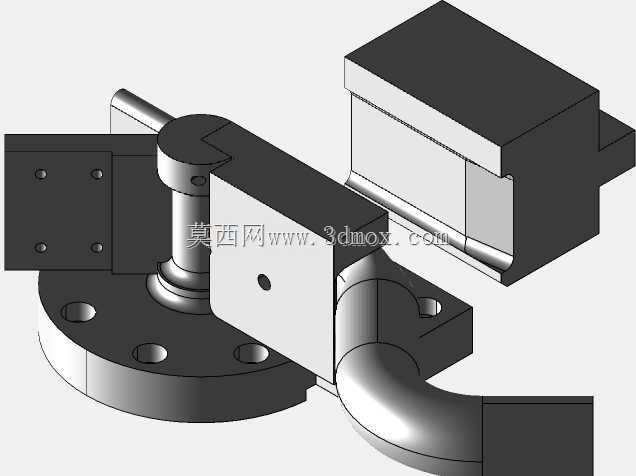

　　装置主体分为感应壳体与侧置出线结构两部分。感应壳体为方正封闭腔体，内部可容纳敏感元件、信号调理电路板及必要的屏蔽层，外壳直面检测区域，便于稳定采集位移、位置或接近状态信号。侧部弯管出线口对线缆形成导向与防护，线缆从壳体侧面引出后顺势弯折，可减少接头处的拉扯应力，也能规避设备运动轨迹对线缆的剐蹭。

　　从结构细节看，转接块与立柱之间通过定位面配合，保证感应面的朝向精度；壳体与转接块的连接面平整，装配后可控制整体晃动量。法兰底座的孔位分布兼顾了不同安装孔距的适配性，在紧凑空间内也能完成固定。整体外形边界清晰，底座直径、立柱高度与壳体长宽构成的包络可提前纳入设备三维布局，方便在设计阶段校核与周边导轨、气缸、夹具的安全距离。

　　在自动化产线中，这类结构常用于工件到位检测、位置确认或机构行程反馈。安装时先将法兰底座固定，再调整感应面与被测金属件的间隙，最后锁紧固定件并整理弯管处线缆。封闭壳体可适应多尘、有少量切削液飞溅的车间环境，出线弯管则提升了线缆耐久度。建模过程中需重点保证安装孔同轴度、结合面平面度以及出线口过渡圆角，避免锐边磨损线缆；各部件的装配关系也应在三维中完整表达，便于后续出工程图、校核干涉以及指导现场安装调试。
