双向触发二极管DO-35封装结构

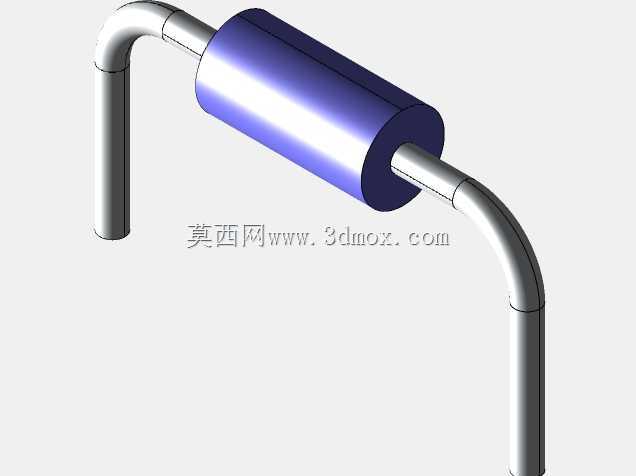

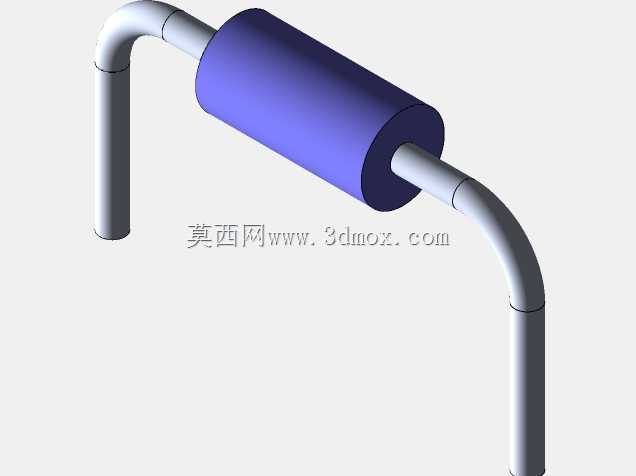

　　该模型还原的是采用DO-35封装的双向触发二极管实物结构，这类器件常出现在晶闸管触发电路、荧光灯电子镇流器、过压保护模块以及小功率相位调控线路中，用来为双向可控硅提供对称转折触发信号，也可在简易过压检测支路中充当电压参考元件。模型主体由圆柱状环氧封装体和两端弯折成型的镀锡引线构成，封装段呈现典型的小功率轴向器件外形，两端引脚在靠近本体处保留平直段，随后按板级装配常用的折弯半径弯成90度，便于在PCB表面贴装或穿孔焊接时控制元件离板高度。从结构设计角度看，DO-35封装的核心在于本体直径、引脚直径以及引脚中心距的协调。圆柱本体需要容纳内部硅片、键合引线和密封材料，外壁光滑无拔模特征，两端引脚与封装体同轴伸出，

　　保证插装时能够顺利进入印制板孔位。引脚弯折段并非随意造型，而是兼顾了两种安装状态：当线路板空间紧张时，弯折后的引线可降低器件整体高度，避开上方外壳或相邻高元件；在采用卧式跨接时，折弯半径又能缓解焊接应力，避免热胀冷缩将应力直接传递到封装内部的芯片键合点。实际选型和结构校核时，工程师通常会关注三个边界：封装圆柱的最大外径决定相邻器件的最小排布间距，引脚直径影响穿孔焊盘孔径与钢网开口，折弯后根部到本体端面的直线段长度则关系到焊点离封装体的安全距离。该模型把这些细节完整保留，平直段、圆弧过渡段和末端插装段连续顺滑，没有出现曲率突变，能够直接用于电路板布局干涉检查、散热空间评估以及装配工装的定位模拟。在整机环境中，这类二极管虽然体积小，

　　却经常布置在可控硅驱动、电源启动和灯负载控制等关键回路附近。三维建模时保留其真实弯折形态，比简单使用直插二极管简化模型更有工程意义：它可以帮助结构工程师确认器件与周边电容、电阻、散热片以及塑胶壳体之间的净空，也能让工艺人员提前判断波峰焊或手工焊时引脚是否需要预成型。封装两端的同心关系同样重要，若引脚与圆柱本体不同轴，批量插装时容易出现卡板、浮高或焊点歪斜。模型中圆柱端面与引线轴线保持垂直，引线表面以等直径金属杆件表达，适合在装配体中直接进行孔位对齐和距离测量。对于需要制作教学样机、维修验证板或自动化测试夹具的人员来说，这种带成型引脚的DO-35器件模型能够减少后期返工，让电子装联设计在机械层面同样具备可制造性。
