贴片式3.5毫米音频插孔连接器

　　这款贴片式3.5毫米音频插孔是消费电子与工业控制板卡中极为常见的板载接插件，主要承担模拟音频信号的输入与输出接驳任务。在实际整机中，它广泛出现在便携音箱、声卡、调音模块、车载娱乐面板、工控人机界面以及各类手持检测设备上，用来对接标准三段式或四段式3.5毫米音频插头，实现耳机监听、线路输入、麦克风信号以及带麦耳机的复合信号传输。

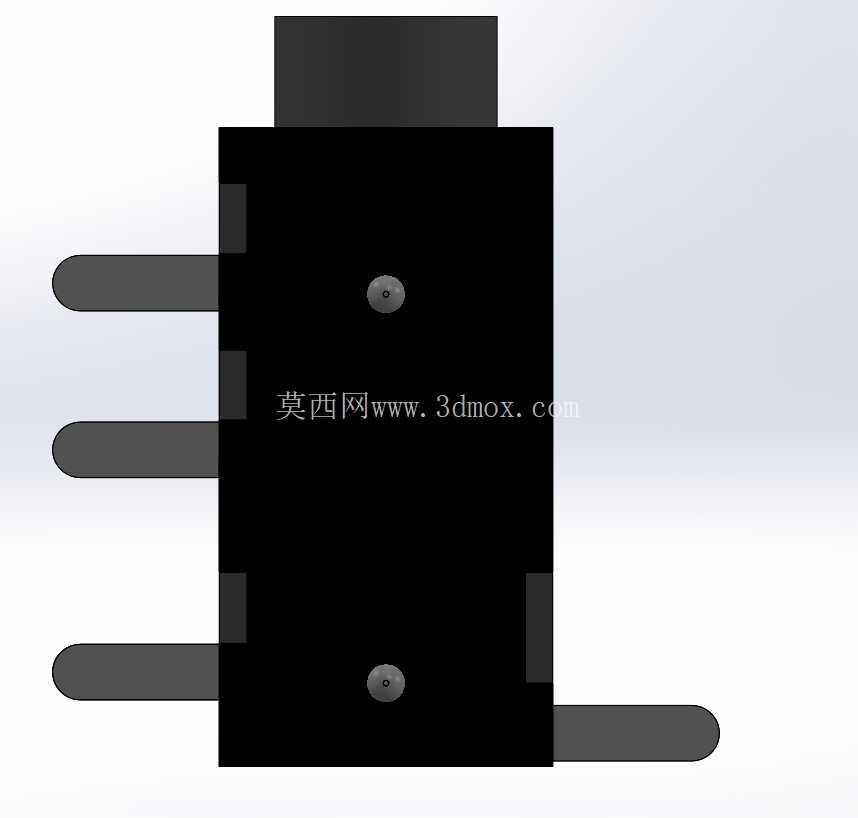

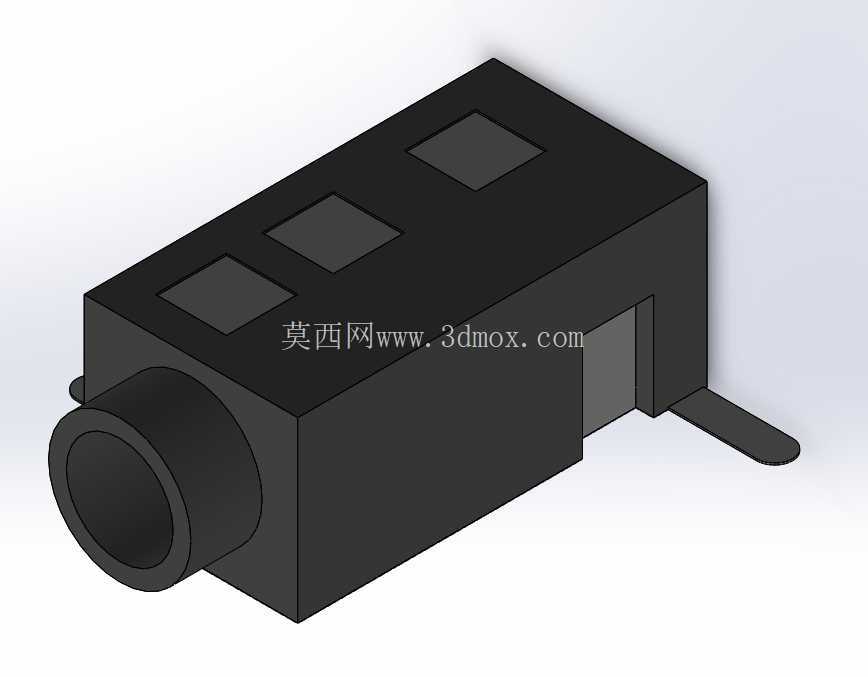

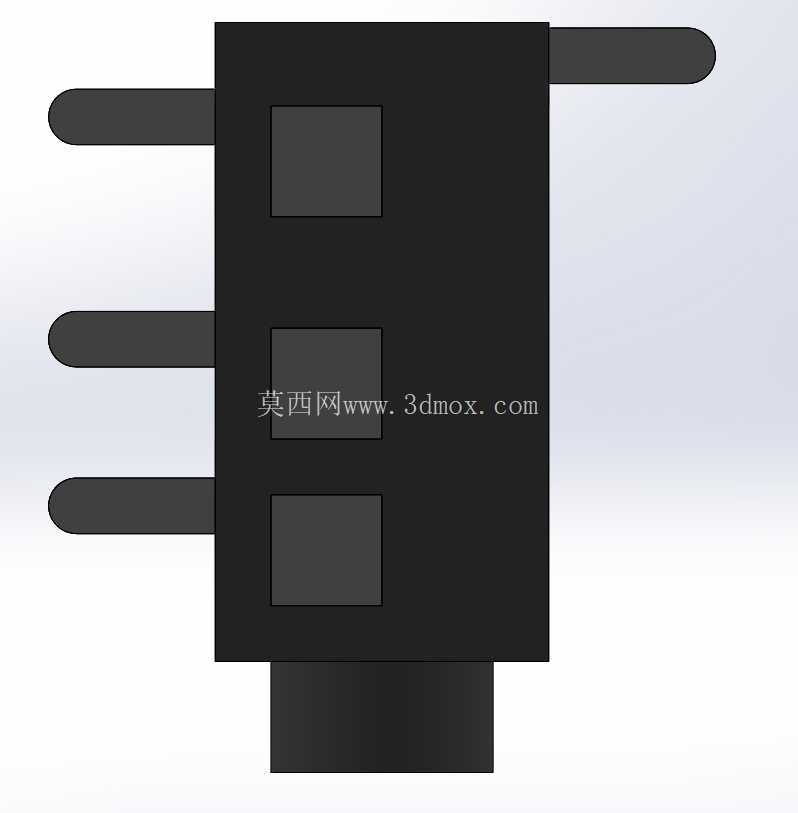

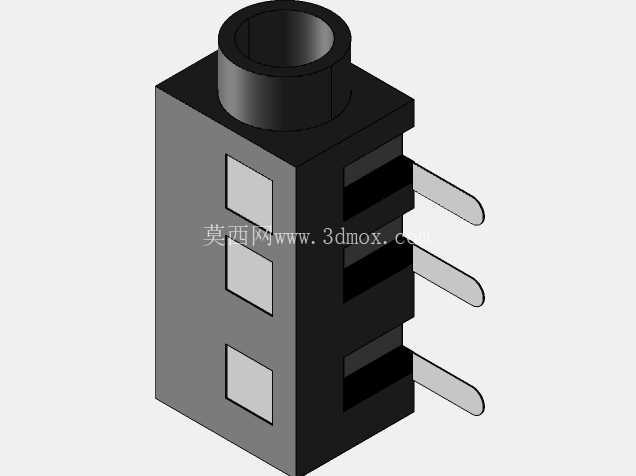

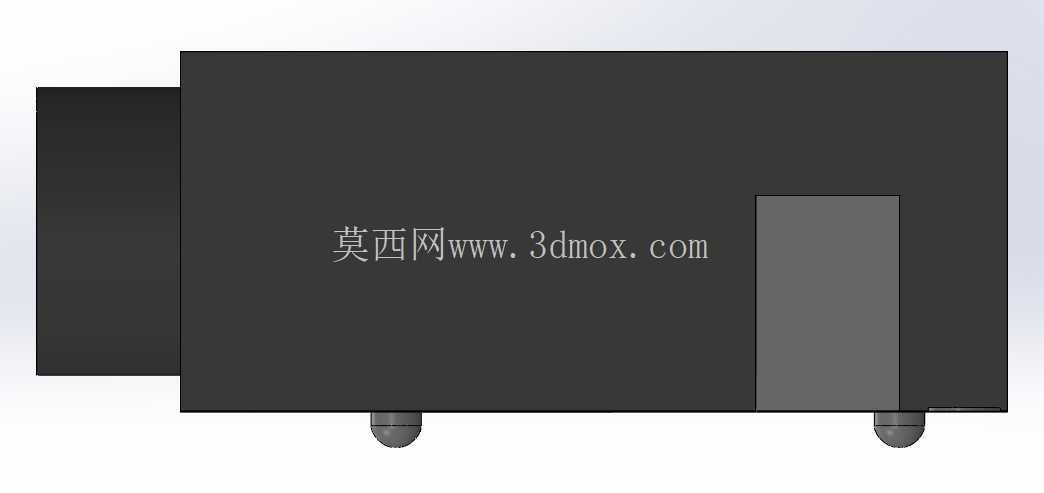

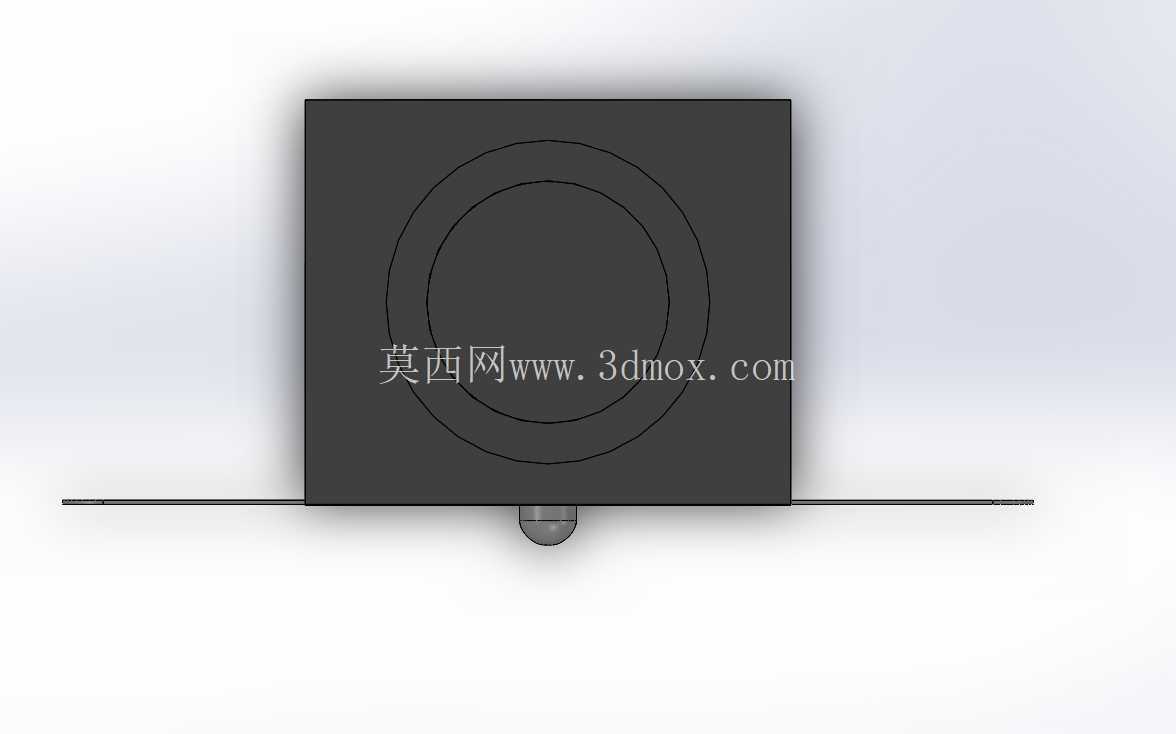

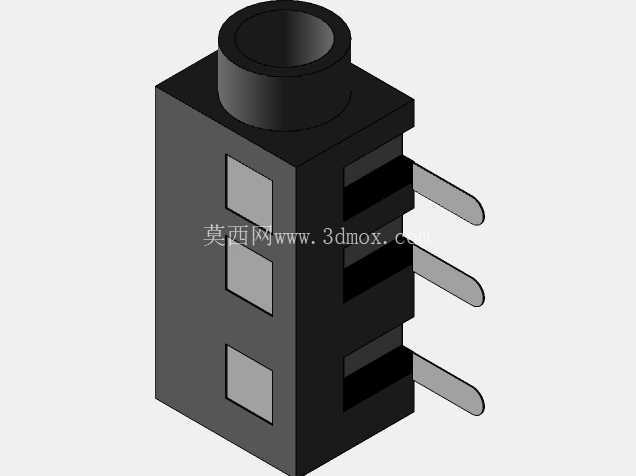

　　从结构方案上看，该元件采用卧式贴装布局，插孔轴线平行于PCB板面，前端圆筒形插口朝外伸出，便于外壳开孔对位；本体为矩形塑封基座，顶部预留三个方形定位窗口，内部对应弹片触点的装配与固定位置。尾部伸出的扁平焊脚沿板面延展，配合本体底部的贴装引脚，可在回流焊过程中与焊盘形成可靠的电气与机械连接。这种SMD形态相比传统插脚式插孔，省去了波峰焊工序，能够与板上其他表贴器件一次性完成焊接，显著提升高密度贴装产线的装配效率。

　　设计建模时需要重点把握几处边界。首先是插口的同轴度与内径公差，圆筒入口需保证插头顺畅插入并具备适当的插拔保持力，内壁弹片在插头反复插拔后仍要维持稳定接触压力，避免信号断续。其次是本体高度与板面占用，卧式本体低矮，适合薄型设备内部堆叠，但顶部窗口与侧壁不得与外壳筋位、相邻高器件发生干涉。第三是焊脚的共面度与外伸长度，贴装脚需平整贴合钢网开孔区域，过炉后才能避免立碑、虚焊。

　　在整机堆叠阶段，结构工程师通常要在面板上开出与圆筒外径匹配的避让孔，并控制孔边到插口根部的间隙，既保证插头插入到位，又防止外壳压裂塑体。PCB布局方面，插孔周围应留出吸嘴取件空间与光学定位余量，焊盘走线需兼顾左右声道、地及麦克风触点的信号分离，模拟地与功率地合理分区，以降低底噪与串扰。模型完整还原了圆筒插口、矩形本体、顶部窗口、侧向固定脚及尾部贴装焊片等细节，可直接用于板卡干涉检查、外壳开孔核对与贴装可行性评估，帮助工程师在选型与结构设计阶段提前发现装配冲突，缩短打样迭代周期。
