气动阀门执行器精密结构造型

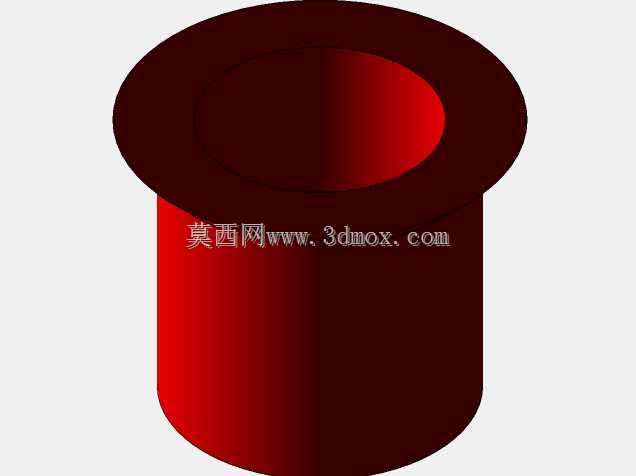

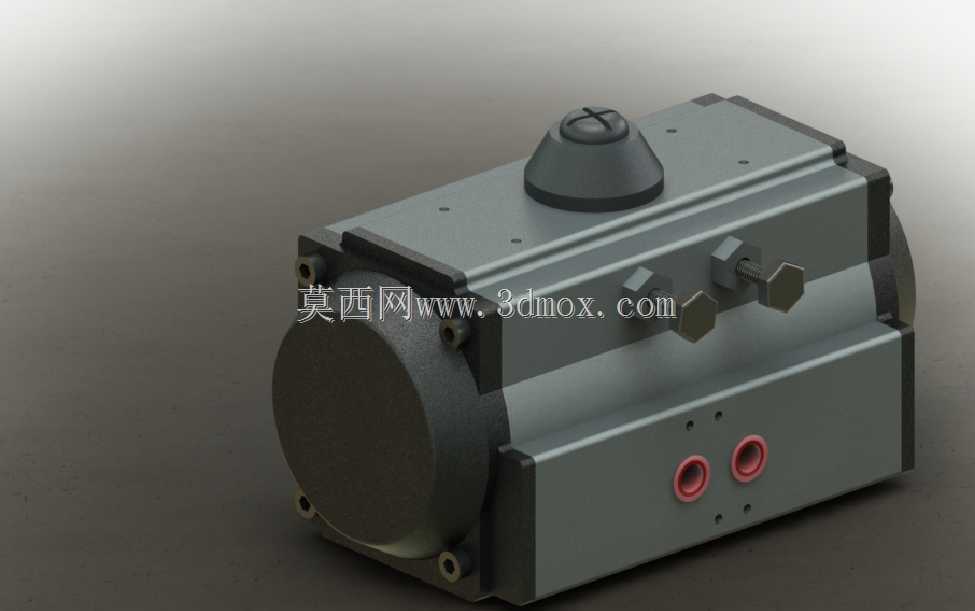

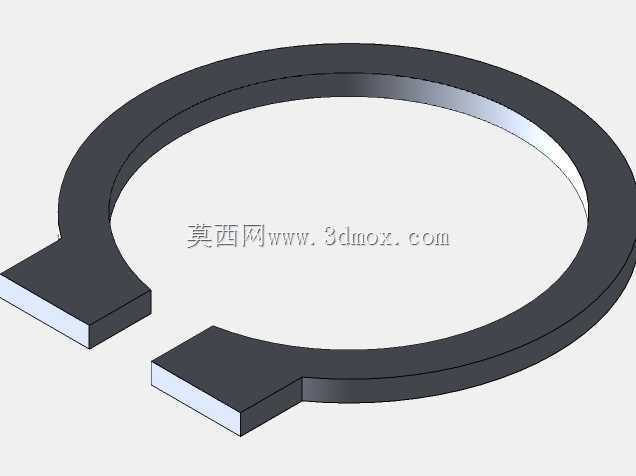

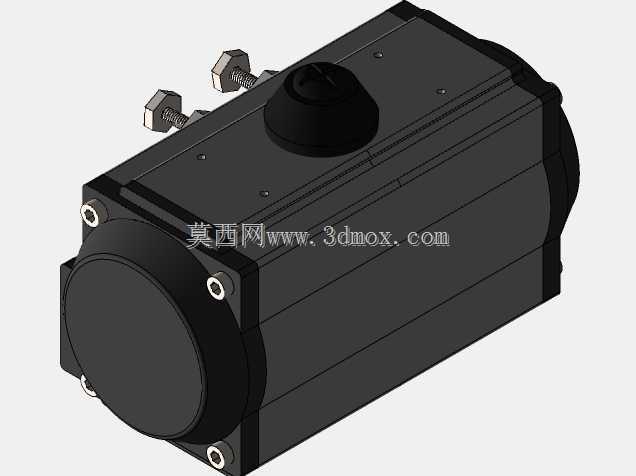

　　这套气动执行器的三维结构，围绕工业管路中球阀、蝶阀等回转类阀门的自动启闭需求搭建，整体采用齿轮齿条式的经典传动布局，将压缩空气的压力能转化为输出轴的回转扭矩，适配化工、水处理、暖通、食品加工等行业的管路自动化控制场景，可在远程电控信号的配合下完成阀门开度调节与通断动作，替代人工手动操作，适配高温、高湿、腐蚀性介质周边等不便人员近距离操作的工况。

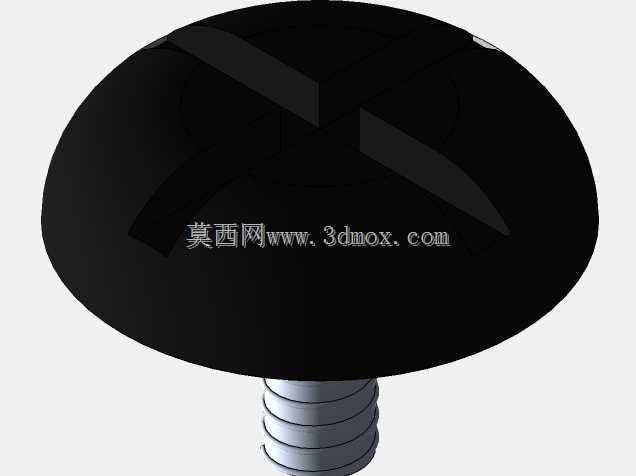

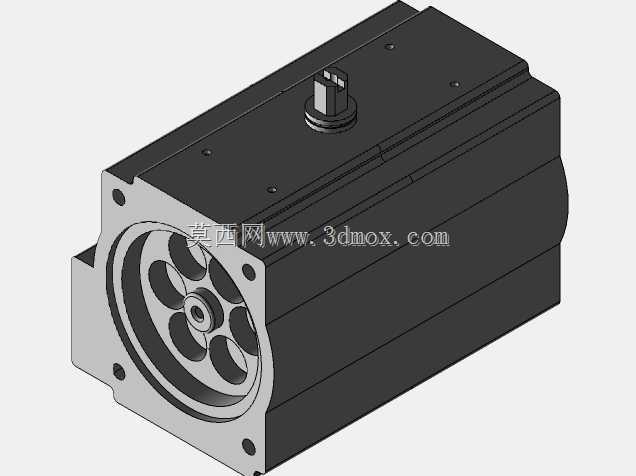

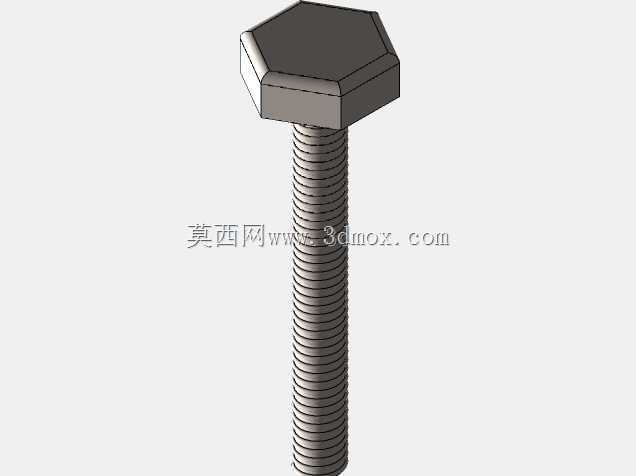

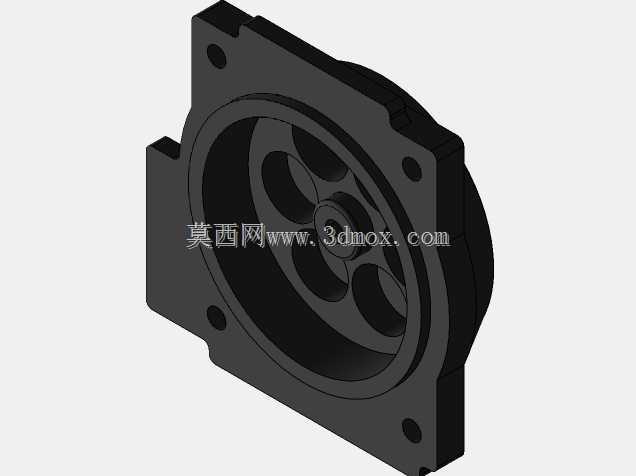

　　从结构设计思路来看，壳体采用分体式铝合金挤压成型的构型，既保证腔体内部承压强度，又能控制整体自重，表面做硬质氧化处理后可抵御多数工业环境的潮气与弱腐蚀侵蚀。腔体内部对称布置两组活塞与齿条，齿条与中部输出轴上的齿轮啮合，当压缩空气从缸体两侧的气口交替进入时，推动活塞做反向直线运动，同步带动输出轴完成0到90度的回转，部分构型可通过调整活塞行程扩展至180度或更大转角，满足特殊阀门的开度需求。输出轴顶端设置可视开度指示盖，可直观反馈当前阀门的启闭位置，方便现场巡检人员快速确认管路状态。

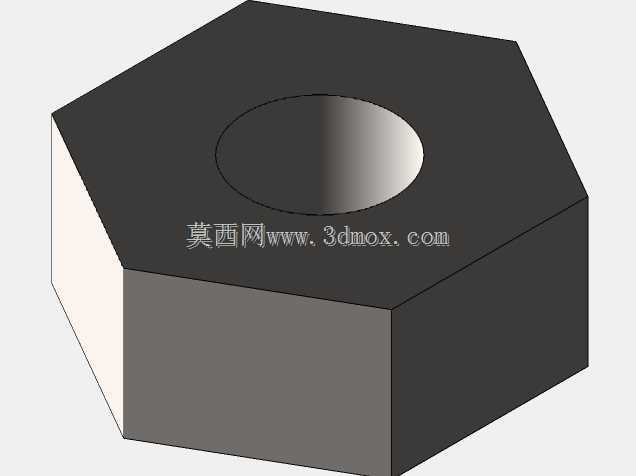

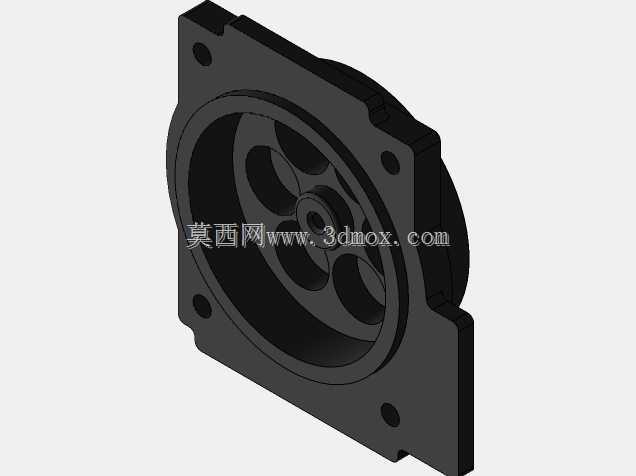

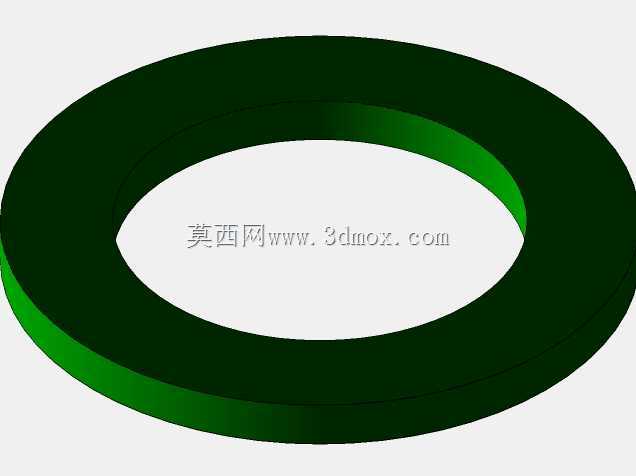

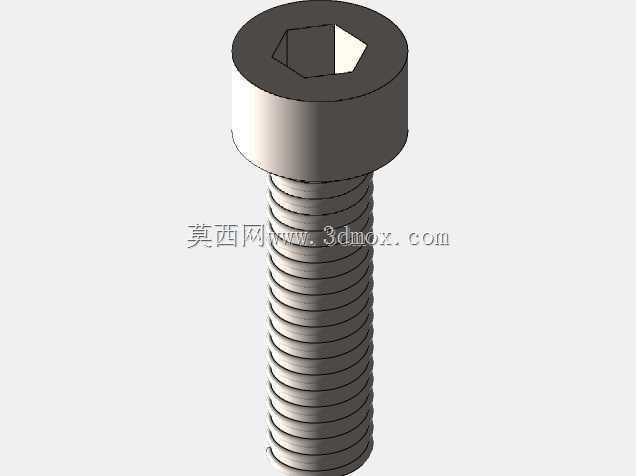

　　缸体侧面布置的两个内螺纹气口为标准气动管路接口，可直接匹配常规气动接头与电磁阀组，气口周边预留的安装平面可适配不同规格的气源处理元件。输出轴采用双四方或双扁位的连接结构，可与阀门阀杆直接嵌套配合，连接部位的公差配合经过校核，既保证扭矩传递无旷量，又能抵消少量安装同轴度误差。壳体两端的端盖通过内六角螺栓紧固，端盖与缸体之间设置密封沟槽，配套丁腈橡胶或氟橡胶密封圈，可根据工况介质温度更换密封材质，拓展适用温度范围。

　　安装边界方面，执行器底部的法兰连接面符合通用阀门驱动装置的安装孔位标准，可直接匹配同扭矩等级的球阀、蝶阀阀体，无需额外加工转接板。整体外形为规整的长方体构型，输出轴位于壳体中心位置，两侧活塞腔对称分布，安装时需保证输出轴与阀杆的同轴度偏差在允许范围内，避免额外径向力磨损密封件与齿轮副。壳体四周预留的安装螺孔可用于加装限位开关、定位器、电磁阀等附件，附件安装面与气口、输出轴的相对位置经过排布，不会出现管路干涉与操作空间不足的问题。

　　结构建模过程中，对齿轮齿条的啮合间隙、活塞的行程余量、密封件的压缩率都做了对应还原，可直接用于执行器的选型校核、安装干涉检查以及配套管路的布局设计，帮助工程人员在设备设计阶段提前验证执行器与周边管线、支架的空间匹配度，减少现场安装时的返工调整。
