18英寸直角式三通换向卸料溜槽

　　这套直角三通换向溜槽的通流截面为18英寸见方，进出口两个法兰端面呈90度垂直布置，整体轮廓在三维空间中形成L形走向，主要用于重力卸料管路中改变散状物料的下落方向。在粮食仓储、建材配料、矿山筛分以及化工粉体输送线上，这类部件常安装在斗式提升机出口、带式输送机头部或者料仓顶部，当上游来料需要在两个下游料仓、两条输送设备或者旁路与主路之间切换时，通过内部翻板的摆动封堵其中一个通道，即可让物料沿预定路径滑落，避免多仓分配时出现混料、堵料。

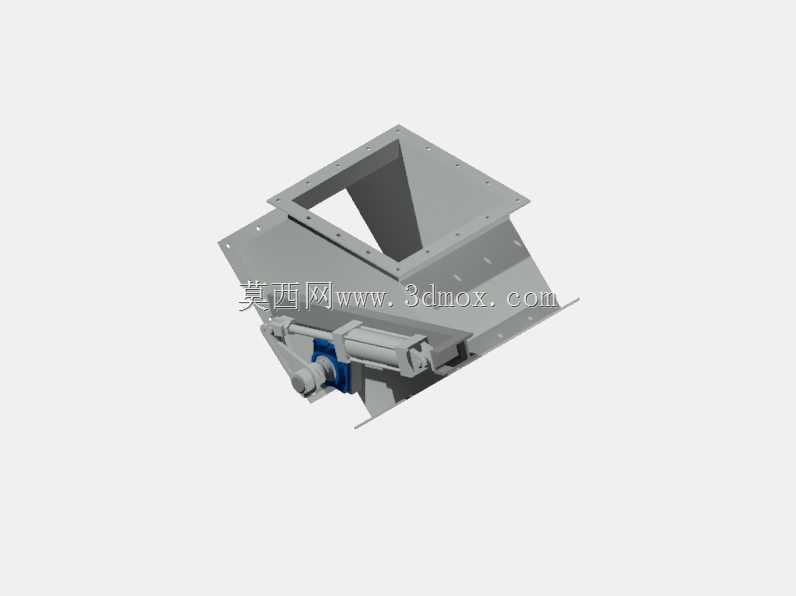

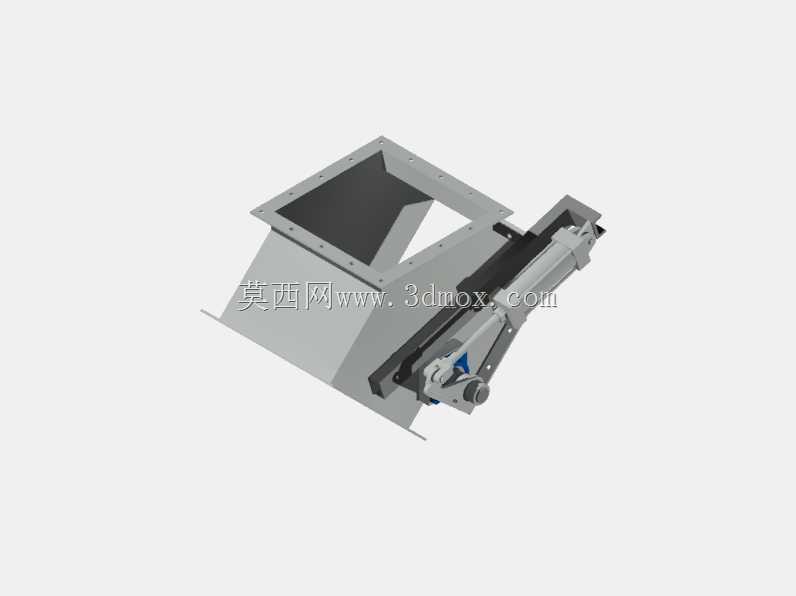

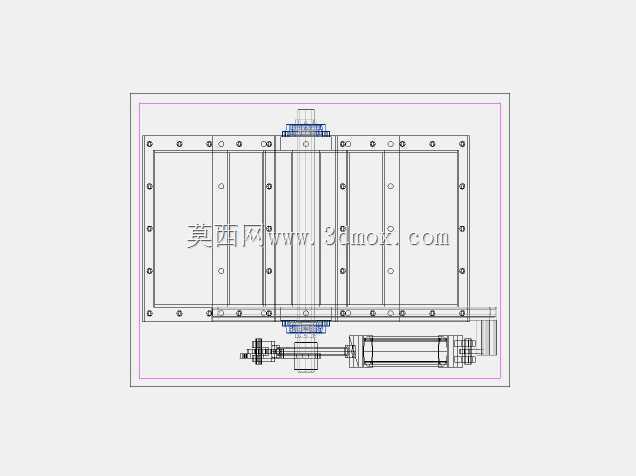

　　从结构上看，壳体采用钢板折弯后焊接成型，进出口端均加工有带螺栓孔的方形连接法兰，法兰面预留均匀分布的安装孔位，现场对接时可通过螺栓与上下游设备的法兰紧固，中间衬垫密封垫防止粉尘外溢。壳体侧面设置翻板转轴，转轴一端伸出壳体并与气动执行器相连，执行器通过支座固定在壳体外侧，压缩空气驱动转轴旋转，带动内部弧形或平板式阀瓣在两个流道之间切换。转轴穿出壳体的位置配置轴封与轴承组件，既减少转动阻力，也阻挡细粉进入转动副造成卡涩。

　　建模时优先以物料流通路径为核心展开：先依据18英寸通流尺寸确定内部净空，保证翻板在全开位置时不侵占流道截面，减少物料冲刷和积料死角；再围绕流道生成壳体壁厚，对焊缝集中的法兰边、支座安装面做局部加厚，避免长期受物料冲击后变形。执行器、连杆、摇臂等运动件需要单独建立子装配，并在转轴处添加同轴配合，在气缸铰接点保留转动自由度，通过干涉检查确认翻板在两个极限位置均不与壳体碰撞，同时核对执行器行程与翻板转角的对应关系。

　　安装边界方面，除了两个方形法兰的孔距与端面尺寸，还要在执行器一侧预留足够的检修空间，便于后期更换密封件、调整行程开关；壳体下方或侧面应设置检修门，方便清理卡入的异物。由于依靠重力卸料，布置时需保证进口端垂直承压、出口端朝向顺畅，法兰结合面的平面度直接影响密封效果，建模中给出的螺栓孔位置可直接用于现场配对法兰的加工。
