手动调节式管道通风截止风门结构

　　该结构为手动驱动的管道风门，主要用于通风除尘、废气排放、空调送风及工业风道系统中，通过旋转侧方手轮带动闸板平移，改变圆形通道的有效通流面积，从而实现风量调节或完全截断。在实际工程现场，这类部件常安装在风机进出口、支管分叉处或设备接管段，便于运维人员在不借助电动执行器的情况下完成现场平衡调试、检修隔离和局部风量分配。

　　从结构组成看，主体由矩形闸板箱体、中部圆形法兰接口、侧部导向密封结构以及手轮传动组件构成。圆形开口用于与圆形风管或法兰对接，矩形外壳为闸板提供滑移空间，并在边缘设置压紧与导向面，减少启闭过程中的卡滞。手轮位于箱体外侧，通过螺杆或连杆机构将旋转运动转化为闸板的直线位移，操作人员可根据风道压差、风速或使用需求逐步调整开度。

　　设计时需要重点考虑通流口径与外形包络之间的关系。圆形通道决定额定通风能力，矩形箱体宽度和高度必须覆盖全开、全关两个极限位置，并预留闸板退入空间；侧方手轮和传动杆则进一步增加侧向安装尺寸。在布置设备时，应保证风门四周具有操作空间，尤其是手轮旋转半径范围内不能布置桥架、管线或支撑构件，否则会影响现场调节。法兰连接面需与相邻管道保持同轴，螺栓孔分布应匹配常用风管法兰标准，避免安装时出现偏心强制连接。

　　闸板与箱体之间的间隙控制直接影响漏风率和操作力矩。间隙过小，在粉尘沉积或温变变形后容易出现拖动困难；间隙过大，则在关闭状态下形成明显串风。结构建模时应将导向条、密封面、压板和紧固件分层表达，以便后续出工程图时清晰标注配合关系。对于含尘气流场景，还可在闸板底部或侧面预留清灰结构，避免长期运行后积灰影响启闭。

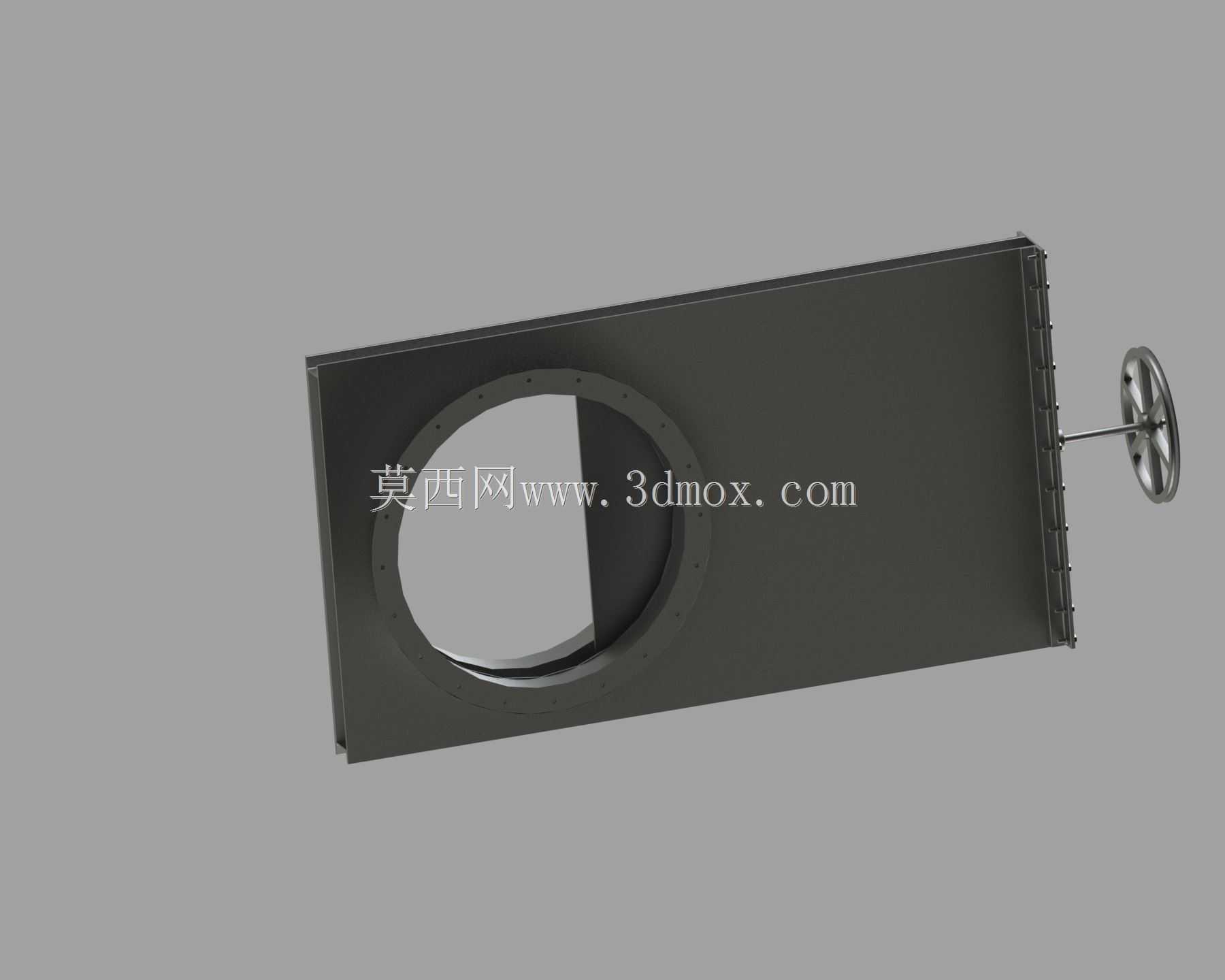

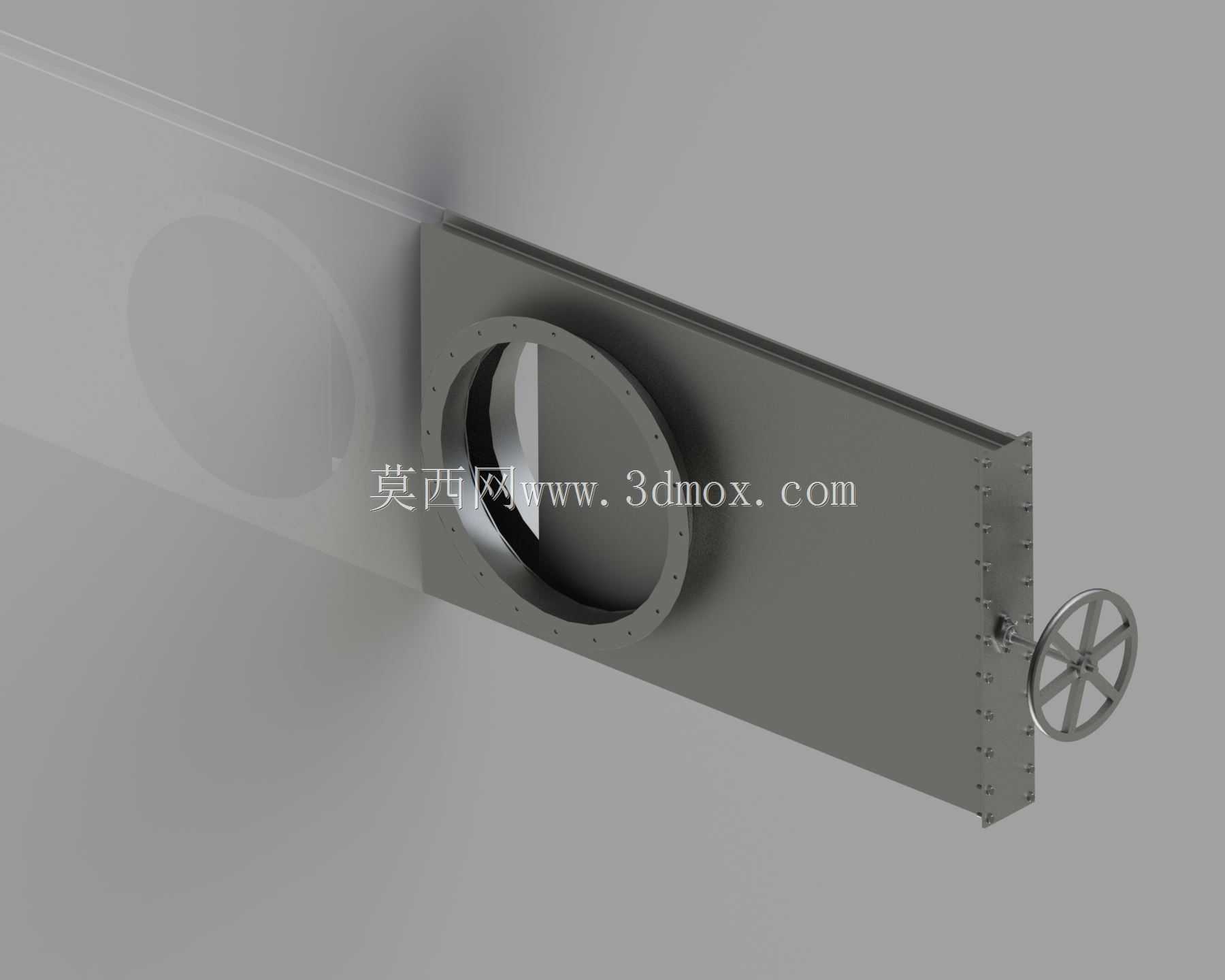

　　该模型完整呈现了风门外部轮廓、圆形通道位置、手轮操作方向及安装接口形态，可用于风道系统布置校核、操作空间检查、连接件选型和非标风门结构参考。在三维装配中，可直接将其接入管线，验证与风机、弯头、变径管及支吊架的相对位置，也可作为手动风量平衡方案中的基础构件进行进一步细化。
