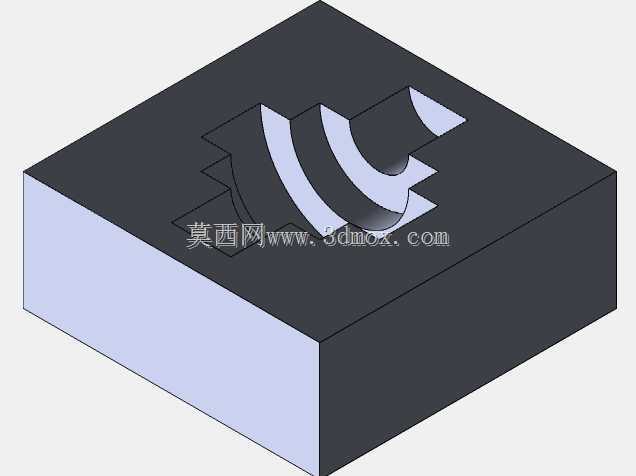

带弧形通槽的方块式定位基座结构

　　该结构以矩形块体作为承载主体，顶面开设由直边段与半圆弧段组合而成的贯通槽，槽壁形成连续定位面，可用于限制圆柱件、异形件或小型执行元件的位移。块体外形规整，底面与侧面均为平面，便于直接安装在平板、夹具基板或设备安装面上；在实际布置时，可通过四周预留的实体区域布置紧固孔、定位销孔或压板压紧位，避免槽口削弱安装连接强度。弧形槽部分承担主要径向约束，直边段则用于防转和导向，二者衔接处需要控制过渡圆角与表面连续性，以减少应力集中并提高装配贴合度。若用于检测工位，该槽可作为工件初定位基准，配合百分表、传感器或挡停机构完成姿态确认；若用于装配工装，则可承托轴销、衬套或连接片，使操作者在压紧、旋紧或焊接前保持零件位置稳定。

　　设计时应先明确被容纳件的外径、公差带和接触长度，再确定槽宽、圆弧半径及槽深；槽宽过小会造成装入困难，过大则会降低定位重复性。贯通式结构有利于排屑、清洁和观察装配状态，也能在一定程度上减轻块体重量，但会降低顶面抗弯刚度，因此块体厚度需结合压紧力和侧向载荷校核。对于需要高频换型的工位，可将该方块作为可更换嵌件装入标准基座，通过统一外廓尺寸实现快速替换；对于固定工序，则可直接在块体上加工销孔和螺纹孔，形成一体式定位座。建模过程中应重点保证圆弧中心、直边对称面与块体基准边之间的位置关系，槽口倒角、底面平面度和侧壁拔模方向也需根据加工方式同步定义。整体结构不依赖复杂曲面，加工路线清晰，适合铣削成型后进行研磨或线切割精加工，能够在工装夹具、检测治具和小型自动化设备中作为稳定、经济的定位单元使用。
