多孔位机床定位工装夹具

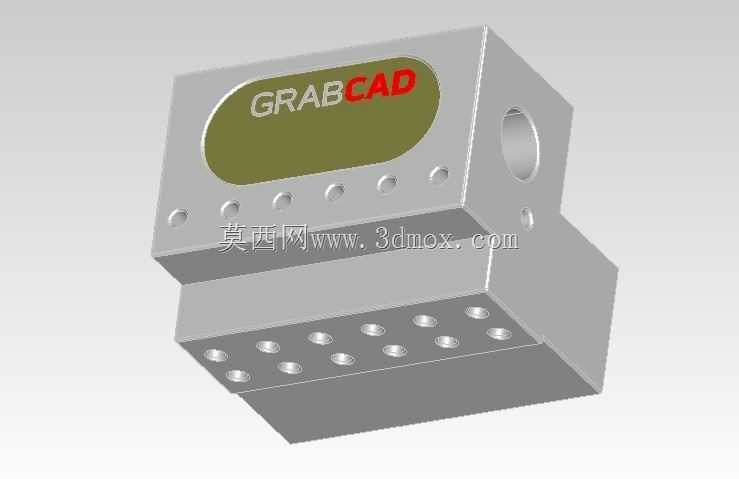

　　该工装主体采用阶梯式块状钢结构，上下两层正交分布多组等距安装孔，上层侧面预留圆形定位销孔与观察铭牌区域，下层承载面密布螺纹孔阵，可同时装夹多件小型工件或适配不同规格的定位块，减少换型停机时间。在实际机加工场景中，这类夹具常用于加工中心、铣床或钻床的批量工位，承担工件定位、压紧与工序集中的作用，避免单件找正带来的重复误差。设计思路上优先保证刚性与重复定位精度：基体壁厚与孔位间距经过受力校核，切削载荷可通过底部孔位直接传递到机床工作台；孔阵采用标准化排布，便于配合压板、定位销和夹紧螺钉快速重构装夹方案。上层立板可作为侧向定位基准，也可安装挡块或辅助支撑，适应异形件的侧向抵紧；侧面圆孔可穿入长销实现工件的一面两销定位，

　　控制自由度并提升换装一致性。从安装边界看，夹具底面为平整安装面，可直接贴合T型槽工作台，通过螺栓穿过底部沉孔锁紧；整体外轮廓方正，无突出干涉结构，便于在行程有限的中小型机床内排布，也能配合平口钳或桥板使用。上层孔位适合布置夹紧点，下层孔位则用于扩展垫块、对刀块或气路元件，使工装不仅服务于单一零件，还能在多品种小批量生产中通过更换定位元件快速切换。结构表面的圆角与让位槽可避免刀具在进给路径中发生碰撞，立板上的标识区用于标注定位基准或孔位编号，方便操作人员核对装夹方向。对于结构设计人员而言，建模时需重点控制孔位同轴度、上下层基准面平行度以及销孔与安装面的垂直度，这些公差直接决定工件的加工一致性；而在选型阶段，应结合机床工作台尺寸、

　　工件轮廓和切削力方向，确认夹具的有效夹持范围与压板操作空间，避免夹紧点悬空或刀具与夹具体干涉。该类工装的价值在于把零散的装夹动作固化为稳定的基准体系，降低人为找正波动，同时通过多孔位扩展能力提升设备利用率，是车间批量加工与工序集成中常见的基础工艺装备。
